Ultrasonic Flow Meter Clamp-on Model: SG-QTDS-100F-W-S2H-25-1-1-5-N-1/Wall Mounted/DN25(1")/-30~160C

SG-QTDS-100F-W-S2H-25-1-1-5-N-1 Clamp-on Ultrasonic Flow Meter

SG-QTDS-100F-W-S2H-25-1-1-5-N-1 เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) ในกลุ่ม SG-QTDS100F แบบ Wall-Mounted โดยรายการนี้เป็นรูปแบบการติดตั้ง Clamp-on ซึ่งติดตั้งเซนเซอร์ภายนอกท่อ ช่วยให้สามารถตรวจวัดอัตราการไหลโดยไม่จำเป็นต้องตัดต่อระบบท่อ เหมาะสำหรับงานวัดอัตราการไหลของของเหลวในระบบอุตสาหกรรม

จุดเด่น

• Ultrasonic Flow Meter แบบ Wall-Mounted
• ติดตั้ง Sensor แบบ Clamp-on ภายนอกท่อ
• ไม่จำเป็นต้องตัดต่อท่อสำหรับการติดตั้งแบบ Clamp-on
• รองรับขนาดท่อ DN15–DN6000
• ช่วงความเร็วการไหล ±10 m/s
• Accuracy ±1.0%
• รองรับ Output 4–20mA
• รองรับ Pulse Output
• มี 1× Relay Output
• รองรับ Modbus-RS485
• รองรับ HART
• มาตรฐานการป้องกัน IP68

ข้อมูลทางเทคนิค

• Model: SG-QTDS-100F-W-S2H-25-1-1-5-N-1
• Series: SG-QTDS100F
• Product Type: Wall-Mounted Ultrasonic Flow Meter
• Installation: Clamp-on
• Pipe Diameter Range: DN15–DN6000
• Flow Velocity Range: ±10 m/s
• Accuracy: ±1.0%
• Medium Temperature: -30°C to +160°C
• Power Supply: 85–264VAC / 20–36VDC
• Input: 4–20mA (Temperature / Pressure / Level Signal)
• PT100 Input: Heat Flow
• Output: 4–20mA / Pulse / 1× Relay Output
• Communication: Modbus-RS485 / HART
• Data Logging: SD Card Support
• Ingress Protection: IP68

รูปแบบการติดตั้ง Sensor ของ SG-QTDS100F Series

• Insertion / เจาะท่อ
• Flange / ท่อพร้อมหน้าแปลน
• Clamp-on / แคล้มป์รัดภายนอกท่อ

การใช้งาน

• ระบบน้ำ
• ระบบน้ำเสีย
• อุตสาหกรรมอาหารและเครื่องดื่ม
• อุตสาหกรรมปิโตรเคมี
• งานวัดอัตราการไหลของของเหลวในระบบท่ออุตสาหกรรม

ข้อดีของการติดตั้งแบบ Clamp-on

การติดตั้ง Sensor แบบ Clamp-on เป็นการติดตั้งหัววัดที่ผิวด้านนอกของท่อ จึงไม่จำเป็นต้องตัดท่อหรือให้ Sensor สัมผัสกับของเหลวโดยตรง เหมาะสำหรับระบบที่ต้องการลดการหยุดกระบวนการผลิต และงานที่ไม่ต้องการดัดแปลงระบบท่อเดิม

Configuration Code

SG-QTDS-100F-W-S2H-25-1-1-5-N-1

หมายเหตุ: Configuration Code ข้างต้นคงไว้ตามรหัสสินค้าที่ระบุ โดยยังไม่ได้แปลความหมายของ W-S2H-25-1-1-5-N-1 เนื่องจาก SCMA General Catalog Vol.5 หน้า E6-04 ไม่ได้แสดง Coding Table ที่ยืนยันความหมายของแต่ละส่วนอย่างชัดเจน

ข้อมูลผลิตภัณฑ์

• Model: SG-QTDS-100F-W-S2H-25-1-1-5-N-1
• Type: Ultrasonic Flow Meter
• Installation: Clamp-on
• Controller Type: Wall-Mounted
• Pipe Range: DN15–DN6000
• Accuracy: ±1.0%
• Output: 4–20mA / Pulse / 1× Relay Output
• Communication: Modbus-RS485 / HART
• Protection: IP68

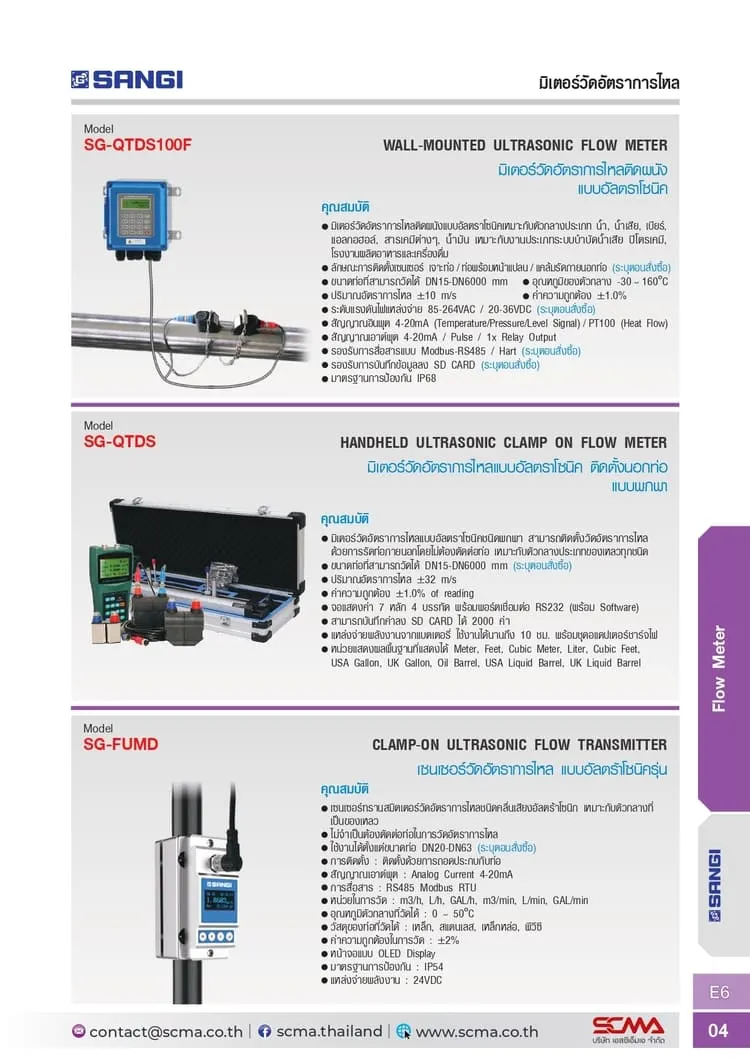

• Catalog: SCMA General Catalog Vol.5
• Catalog Page: E6-04
