SUH301 \ Flow sensor \ Range 375 l/min \ PNP/NPN NO/NC \ 4...20 \ DN40 \ Clamp

รายละเอียด SUH301 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิกสำหรับงานสุขอนามัย ifm

SUH301 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) ในกลุ่ม SU Puresonic Hygienic ออกแบบสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม รองรับการตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภคตามข้อกำหนดของผู้ผลิต มีช่วงวัดอัตราการไหล 3-375 ลิตรต่อนาที หรือ 0.18-22.5 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อ Sanitary Clamp ขนาด 1.5 นิ้ว ตามมาตรฐาน DIN 32676 Series C (ASME BPE) ขนาดท่อ DN40 เหมาะสำหรับระบบท่อที่ต้องคำนึงถึงสุขอนามัยและการตรวจวัดของเหลวอย่างต่อเนื่อง

ตัวเครื่องมีท่อวัด Stainless Steel 316L ที่ไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายใน รองรับการตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output, Frequency Output และการสื่อสาร IO-Link สามารถใช้งานกับตัวกลางที่อุณหภูมิ -40 ถึง +130°C และรองรับอุณหภูมิสูงสุด 150°C ในระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง ตัวเครื่องเป็นรุ่นไม่มีหน้าจอแสดงผล พร้อม LED สีเขียวสำหรับแสดงสถานะการทำงาน

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ออกแบบสำหรับ Hygienic Applications ในอุตสาหกรรมอาหารและเครื่องดื่ม
• ช่วงวัดอัตราการไหล 3-375 l/min หรือ 0.18-22.5 m³/h
• ข้อต่อกระบวนการแบบ Clamp 1.5 นิ้ว ตามมาตรฐาน DIN 32676 Series C (ASME BPE)
• ขนาดท่อ DN40 (1 1/2 นิ้ว)
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภคตามข้อกำหนดผู้ผลิต
• รองรับน้ำมันบริโภค เช่น น้ำมันปาล์ม น้ำมันถั่วเหลือง น้ำมันเรพซีด น้ำมันดอกทานตะวัน น้ำมันถั่วลิสง และน้ำมันมะกอก
• ท่อวัดผลิตจาก Stainless Steel 316L ไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายในท่อ
• สามารถตรวจวัดของเหลวที่นำไฟฟ้าและไม่นำไฟฟ้าได้ตามข้อกำหนดผู้ผลิต
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ความแม่นยำสำหรับน้ำ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับ Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output โดยตั้งค่าความถี่ปลายช่วงได้สูงสุด 10000 Hz
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัดและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• รองรับอุณหภูมิของตัวกลาง -40 ถึง +130°C
• รองรับอุณหภูมิสูงสุด 150°C เป็นระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง
• รองรับความดันใช้งานสูงสุด 25 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ตัวเครื่องไม่มีหน้าจอแสดงผล (Displayless) พร้อม LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP69 ตามมาตรฐาน DIN EN 60529
• พื้นผิวส่วนสัมผัสตัวกลางมีความเรียบ Ra น้อยกว่า 0.4 µm

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SUH301
• รหัสผลิตภัณฑ์: SUC40XJBFRKG/US
• กลุ่มผลิตภัณฑ์: SU Puresonic Hygienic
• ประเภท: Hygienic Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• การใช้งานหลัก: Food and Beverage Industry
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Hydrous Media และ Edible Oils
• ตัวอย่างน้ำมันบริโภค: Palm Oil, Soy Oil, Rapeseed Oil, Sunflower Oil, Peanut Oil และ Olive Oil

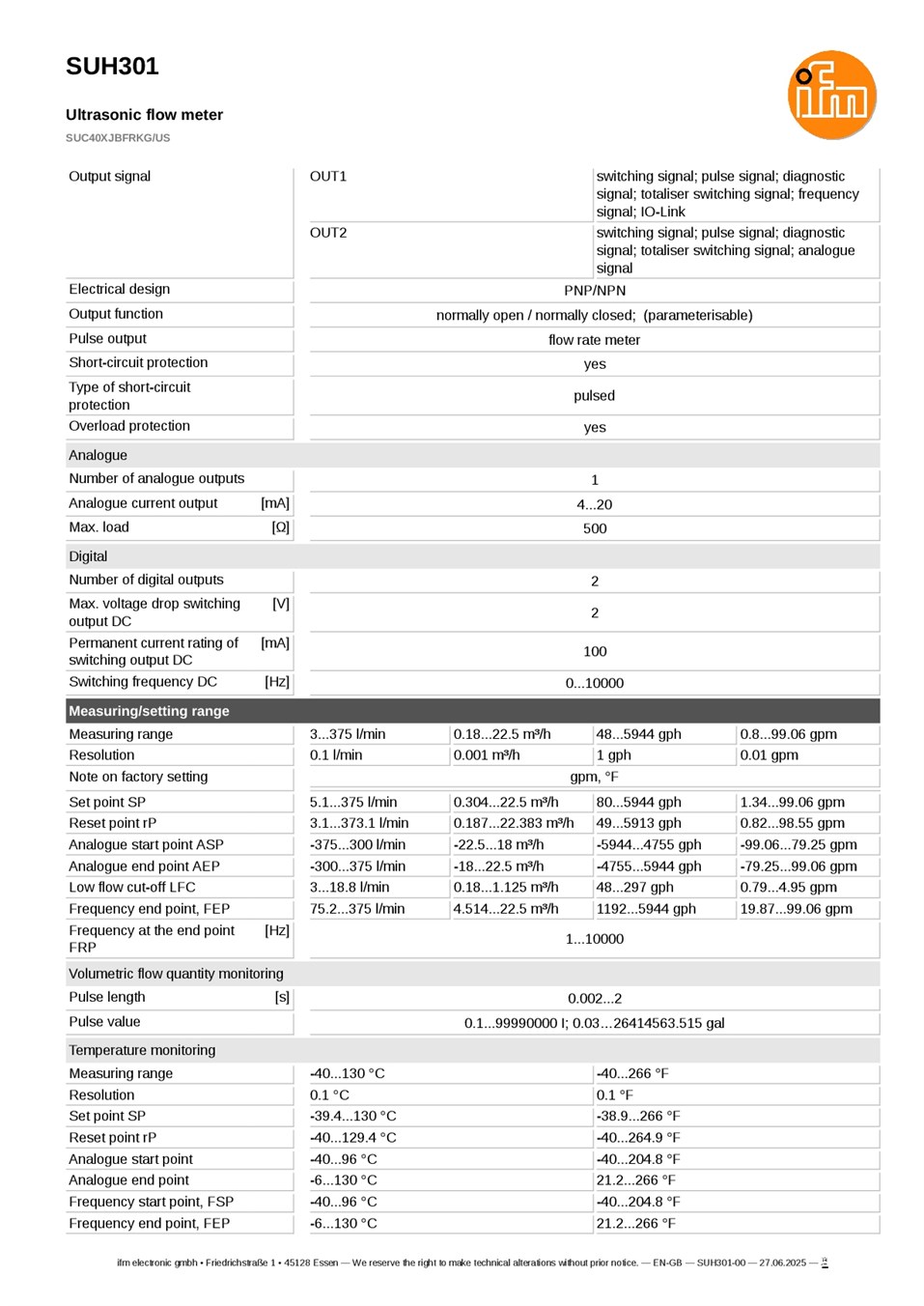

• ช่วงวัดอัตราการไหล: 3-375 l/min
• ช่วงวัดอัตราการไหล: 0.18-22.5 m³/h
• ช่วงวัดอัตราการไหล: 0.8-99.06 gpm
• ช่วงวัดอัตราการไหล: 48-5944 gph
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.01 gpm หรือ 1 gph
• ความแม่นยำสำหรับน้ำ: ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 5.1-375 l/min
• ช่วงตั้งค่า Reset Point (Flow): 3.1-373.1 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -375 ถึง +300 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -300 ถึง +375 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 3-18.8 l/min
• ช่วงตั้งค่า Frequency End Point (Flow): 75.2-375 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.1-99990000 l
• ช่วงวัดอุณหภูมิ: -40 ถึง +130°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• Temperature Coefficient: 0.2% ของช่วงวัดต่อ 10 K
• ช่วงตั้งค่า Set Point (Temperature): -39.4 ถึง +130°C
• ช่วงตั้งค่า Reset Point (Temperature): -40 ถึง +129.4°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -40 ถึง +96°C
• ช่วงตั้งค่า Analog End Point (Temperature): -6 ถึง +130°C
• อุณหภูมิของตัวกลาง: -40 ถึง +130°C
• อุณหภูมิของตัวกลางระยะสั้น: สูงสุด 150°C เป็นเวลาน้อยกว่า 1 ชั่วโมง
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 25 bar (2.5 MPa)
• แรงดันแตกขั้นต่ำ: 75 bar (7.5 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• จำนวน Digital Output: สูงสุด 2 ช่อง
• จำนวน Analog Output: 1 ช่อง
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: ตั้งค่าความถี่ปลายช่วงได้ 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• Counter Reset Input: รองรับผ่าน OUT2
• OUT1: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal หรือ Analog Output ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.3 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1909
• Process Connection: Clamp 1.5 Inch DIN 32676 Series C (ASME BPE)
• ขนาดข้อต่อ: DN40 (1 1/2 Inch)
• มาตรฐานท่อที่รองรับ: Ø38.1 x 1.65 mm ตาม DIN 11866 Series C และ DIN EN 10357 Series D
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุคอนเน็กเตอร์: PEI และ FKM
• วัสดุท่อวัดส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4435)
• วัสดุข้อต่อกระบวนการ: Stainless Steel 316L (1.4404)
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra < 0.4 µm และ Rz = 4 µm

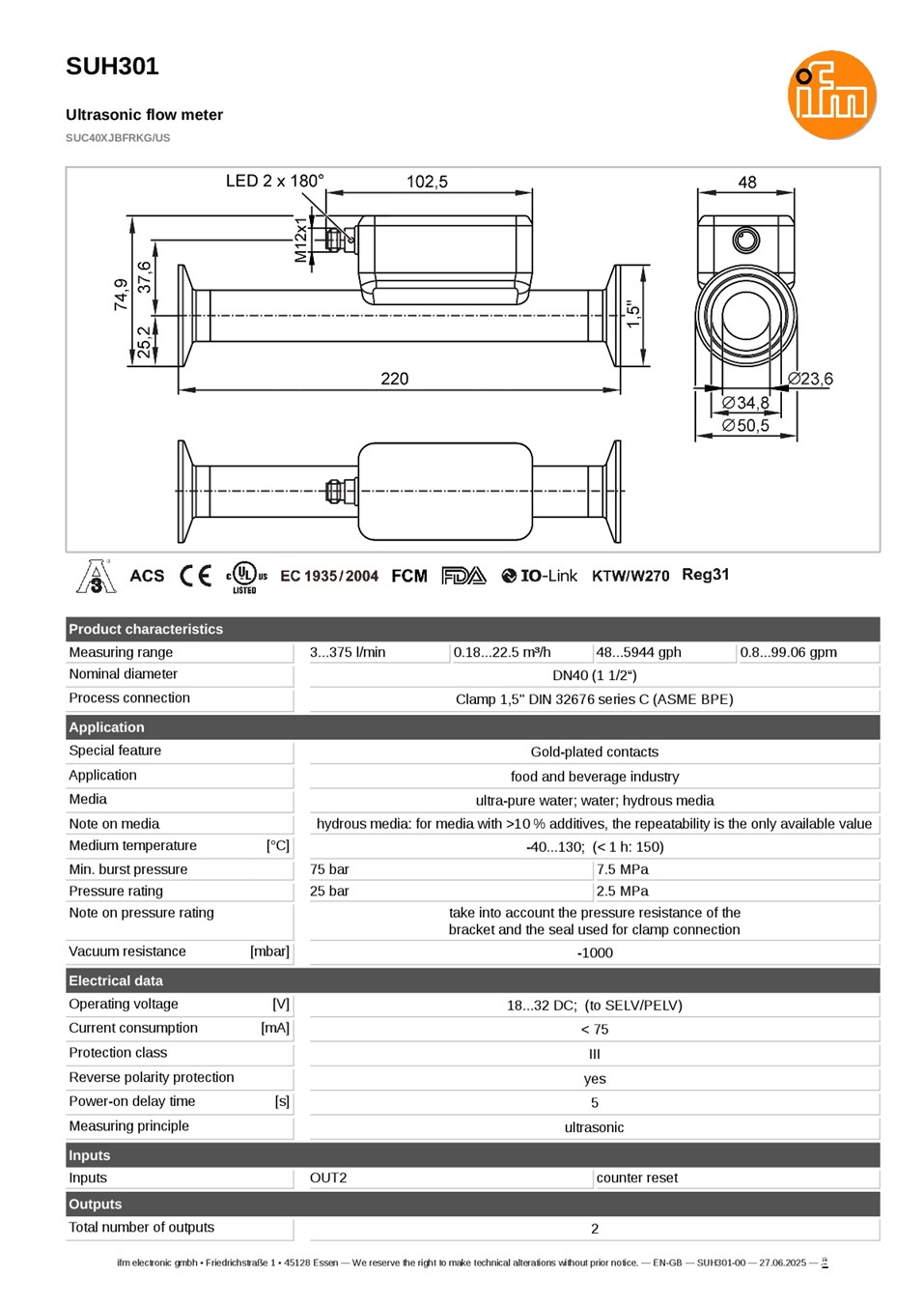

• ขนาดตัวเครื่อง: 220 x 50.5 x 74.9 mm
• น้ำหนัก: ประมาณ 839.5 g
• ไฟแสดงสถานะการทำงาน: LED สีเขียว 1 ดวง
• หน้าจอแสดงค่าการวัด: ไม่มี (Displayless)
• ระดับการป้องกัน: IP69 ตาม DIN EN 60529
• มาตรฐาน EMC: DIN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1: L+ - แรงดันไฟเลี้ยง
• Pin 2: OUT2 - Switching / Pulse / Analog / Counter Reset ตามการตั้งค่า
• Pin 3: L- - ขั้วลบไฟเลี้ยง
• Pin 4: OUT1 - Switching / Pulse / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในกระบวนการผลิตอาหารและเครื่องดื่ม
• ตรวจสอบอัตราการไหลของน้ำบริสุทธิ์พิเศษในระบบอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำมันบริโภค เช่น น้ำมันปาล์ม น้ำมันถั่วเหลือง และน้ำมันดอกทานตะวัน
• ตรวจสอบอัตราการไหลและอุณหภูมิของของเหลวในสายการผลิตอาหาร
• ใช้งานกับระบบท่อสุขอนามัยที่ใช้ข้อต่อ Sanitary Clamp มาตรฐาน ASME BPE
• ประยุกต์ใช้กับระบบ CIP/SIP เมื่ออุณหภูมิ ระยะเวลา และวัสดุซีลสอดคล้องกับข้อกำหนดของระบบ
• ติดตามปริมาตรการไหลสะสมผ่าน Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยกระบวนการผลิต
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านข้อมูลการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SUH301 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic สำหรับงานสุขอนามัย ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 3-375 l/min หรือ 0.18-22.5 m³/h
• ข้อต่อเป็น Clamp 1.5 นิ้ว ตามมาตรฐาน DIN 32676 Series C (ASME BPE) ไม่ใช่ Clamp DIN 32676 Series A
• SUH301 มีขนาดท่อ DN40 และช่วงวัดสูงสุด 375 l/min แตกต่างจาก SUH251 ที่มีขนาด DN25 และช่วงวัดสูงสุด 240 l/min
• อุณหภูมิของตัวกลางสำหรับการใช้งานปกติคือ -40 ถึง +130°C
• รองรับอุณหภูมิสูงสุด 150°C เฉพาะระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง ไม่ใช่อุณหภูมิใช้งานต่อเนื่อง
• ความดันใช้งานสูงสุด 25 bar ต้องคำนึงถึงความทนแรงดันของ Clamp และซีลที่ใช้ร่วมด้วย
• รองรับน้ำ น้ำบริสุทธิ์พิเศษ ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภคตามข้อกำหนดผู้ผลิต
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและมีสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• ความแม่นยำสำหรับน้ำคือ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ค่าความแม่นยำในการวัดอัตราการไหลตาม Datasheet รับรองถึงอุณหภูมิ 100°C เมื่อสูงกว่านั้นผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• ไม่ควรนำค่าความแม่นยำสำหรับน้ำไปใช้แทนค่าของน้ำมันบริโภคโดยไม่มีข้อมูลรับรองเพิ่มเติม
• รองรับ Analog Current Output 4-20 mA แต่ไม่ได้ระบุ Analog Voltage Output 0-10 V
• ตัวเครื่องเป็นรุ่นไม่มีหน้าจอแสดงผล โดยใช้ LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP69 ตาม DIN EN 60529
• มีเอาต์พุตทางกายภาพ 2 ช่อง สามารถเลือกฟังก์ชันตามการตั้งค่า แต่ไม่สามารถใช้ทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN
• ควรติดตั้งให้ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อความแม่นยำ
• ต้องเลือก Clamp และซีลให้ตรงกับมาตรฐาน DIN 32676 Series C รวมถึงแรงดันและอุณหภูมิของระบบ
• ความเรียบผิว Ra/Rz ที่ผู้ผลิตระบุไม่ครอบคลุมบริเวณแนวเชื่อม
