SUH120 \ Flow sensor \ Range 65 l/min \ PNP/NPN NO/NC \ 4...20 \ DN15 \ Clamp

รายละเอียด SUH120 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิกสำหรับงานสุขอนามัย ifm

SUH120 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) ในกลุ่ม SU Puresonic Hygienic ออกแบบสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม โดยรองรับการตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภค เช่น น้ำมันปาล์ม น้ำมันถั่วเหลือง น้ำมันดอกทานตะวัน และน้ำมันมะกอกตามข้อกำหนดผู้ผลิต มีช่วงวัดอัตราการไหล 1-65 ลิตรต่อนาที หรือ 0.06-3.9 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อ Sanitary Clamp ขนาด DN15 ตามมาตรฐาน DIN 32676 Series A เหมาะสำหรับระบบท่อที่ต้องคำนึงถึงสุขอนามัยและความสะดวกในการทำความสะอาด

ตัวเครื่องใช้ท่อวัด Stainless Steel ที่ไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายใน รองรับการวัดอัตราการไหล อุณหภูมิ และปริมาตรสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับเอาต์พุตแบบ PNP/NPN, Analog 4-20 mA, Pulse, Frequency และการสื่อสาร IO-Link โดยสามารถใช้งานกับตัวกลางอุณหภูมิ -40 ถึง +125°C และรองรับอุณหภูมิสูงสุด 150°C ในระยะเวลาสั้นไม่เกิน 1 ชั่วโมง เหมาะสำหรับการตรวจวัดของเหลวในกระบวนการผลิตอาหาร เครื่องดื่ม และระบบ CIP/SIP ตามเงื่อนไขการใช้งานที่ผู้ผลิตกำหนด

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับวัดอัตราการไหลของของเหลวแบบ Inline
• ออกแบบสำหรับ Hygienic Applications ในอุตสาหกรรมอาหารและเครื่องดื่ม
• ช่วงวัดอัตราการไหล 1-65 l/min หรือ 0.06-3.9 m³/h
• ใช้ข้อต่อแบบ Clamp DN15 ตามมาตรฐาน DIN 32676 Series A
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภคตามข้อกำหนดผู้ผลิต
• ท่อวัดผลิตจาก Stainless Steel 316L ไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายในท่อ
• สามารถตรวจวัดของเหลวที่นำไฟฟ้าและไม่นำไฟฟ้าได้
• รองรับการตรวจวัดอัตราการไหลและอุณหภูมิในอุปกรณ์เดียว
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• มีฟังก์ชัน Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• มีฟังก์ชัน Signal Quality Monitoring สำหรับติดตามคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งค่าการวัดในรูปแบบสัญญาณความถี่
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านข้อมูลและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• ความแม่นยำสำหรับน้ำ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• รองรับอุณหภูมิของตัวกลาง -40 ถึง +125°C
• รองรับอุณหภูมิสูงสุด 150°C ในระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง
• รองรับความดันใช้งานสูงสุด 25 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• เป็นรุ่นไม่มีหน้าจอแสดงผล พร้อม LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP69 ตาม DIN EN 60529
• พื้นผิวส่วนสัมผัสตัวกลางมีความเรียบ Ra น้อยกว่า 0.4 µm ตามข้อกำหนดผู้ผลิต

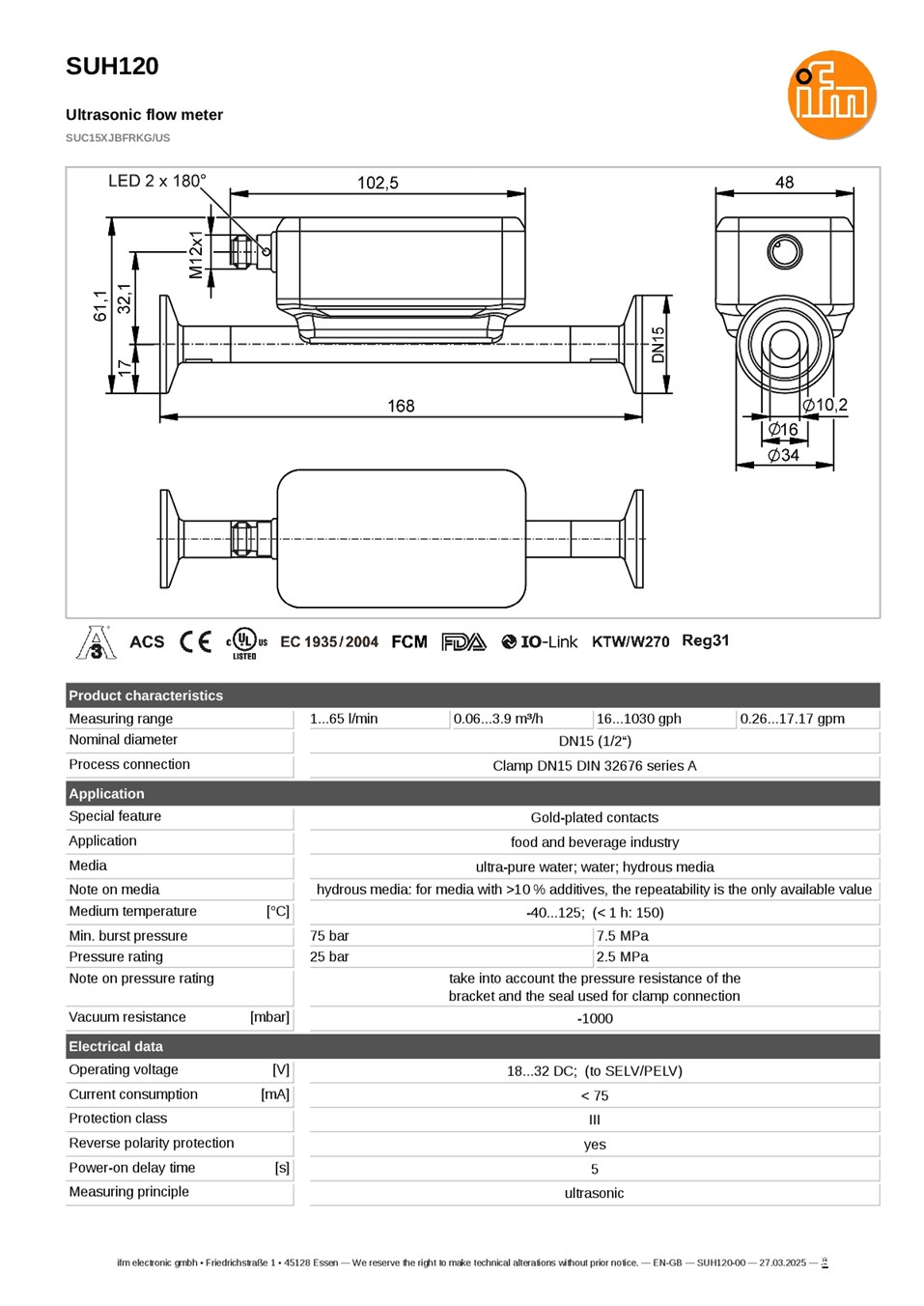

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SUH120
• รหัสผลิตภัณฑ์: SUC15XJBFRKG/US
• กลุ่มผลิตภัณฑ์: SU Puresonic Hygienic
• ประเภท: Hygienic Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• การใช้งานหลัก: Food and Beverage Industry
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Hydrous Media และ Edible Oils
• ตัวอย่างน้ำมันบริโภค: Palm Oil, Soy Oil, Rapeseed Oil, Sunflower Oil, Peanut Oil และ Olive Oil
• ช่วงวัดอัตราการไหล: 1-65 l/min
• ช่วงวัดอัตราการไหล: 0.06-3.9 m³/h
• ช่วงวัดอัตราการไหล: 0.26-17.17 gpm
• ช่วงวัดอัตราการไหล: 16-1030 gph
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.01 gpm
• ความแม่นยำสำหรับน้ำ: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 1.4-65 l/min
• ช่วงตั้งค่า Reset Point (Flow): 1-64.7 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -65 ถึง +52 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -52 ถึง +65 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 1-3.2 l/min
• ช่วงตั้งค่า Frequency End Point: 13-65 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.1-99990000 l
• ช่วงวัดอุณหภูมิ: -40 ถึง +125°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• Temperature Coefficient: 0.2% ของช่วงวัดต่อ 10 K
• ช่วงตั้งค่า Set Point (Temperature): -39.4 ถึง +125°C
• ช่วงตั้งค่า Reset Point (Temperature): -40 ถึง +124.4°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -40 ถึง +92°C
• ช่วงตั้งค่า Analog End Point (Temperature): -7 ถึง +125°C
• อุณหภูมิของตัวกลาง: -40 ถึง +125°C
• อุณหภูมิของตัวกลางระยะสั้น: สูงสุด 150°C เป็นเวลาน้อยกว่า 1 ชั่วโมง
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 25 bar (2.5 MPa)
• แรงดันแตกขั้นต่ำ: 75 bar (7.5 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที

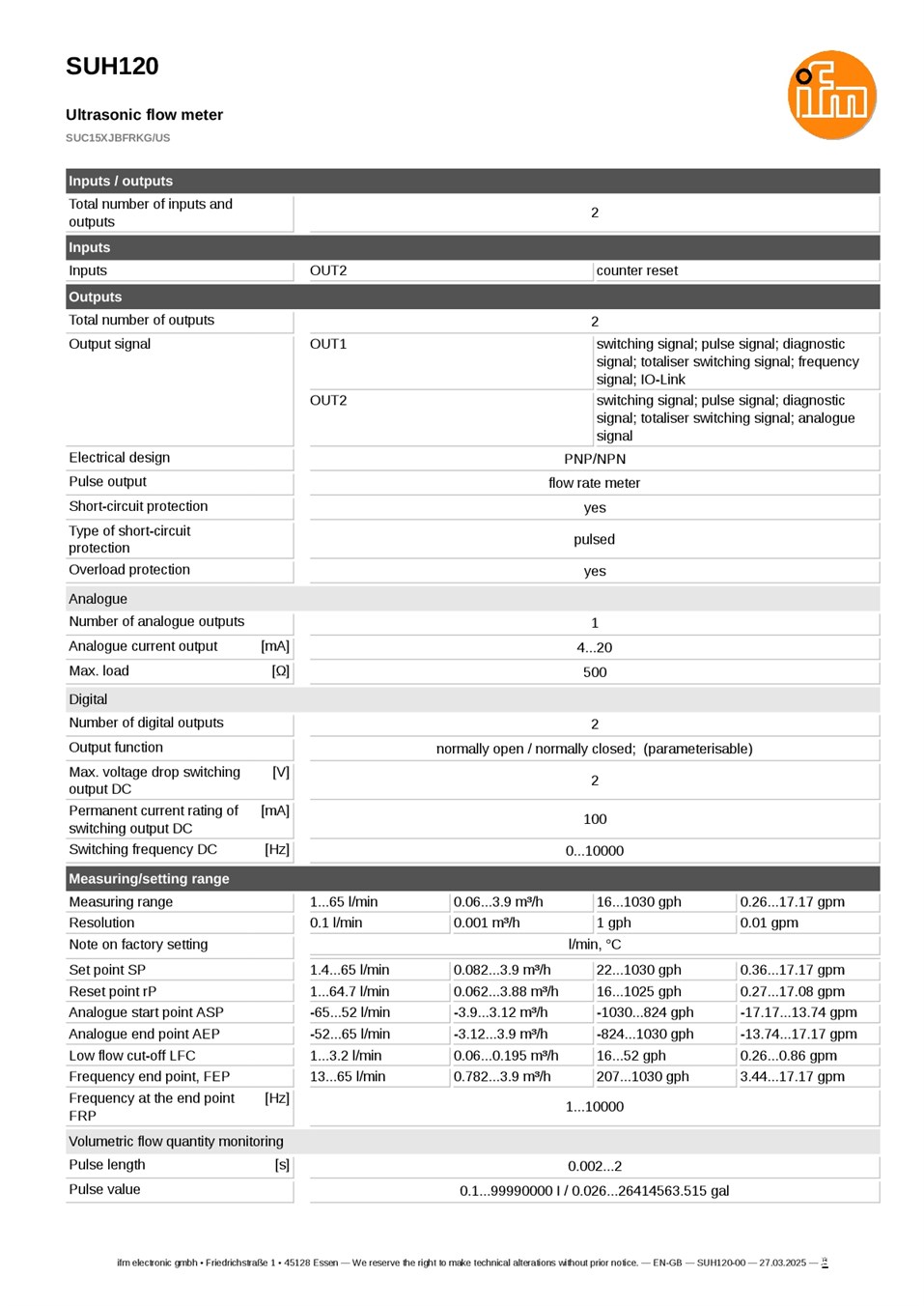

• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• จำนวน Digital Output: สูงสุด 2 ช่อง
• จำนวน Analog Output: 1 ช่อง
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: ตั้งค่าความถี่ปลายช่วงได้ 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• Counter Reset Input: รองรับผ่าน OUT2
• OUT1: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal หรือ Analog Output ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.3 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1907
• Process Connection: Clamp DN15 DIN 32676 Series A
• ขนาดข้อต่อ: DN15 (1/2 Inch)
• มาตรฐานท่อที่รองรับ: DN15 / Ø 19 x 1.5 mm, DIN 11866 Series A และ DIN EN 10357 Series A
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุคอนเน็กเตอร์: PEI และ FKM
• วัสดุท่อวัดส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4435)
• วัสดุข้อต่อกระบวนการ: Stainless Steel 316L (1.4404)
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra < 0.4 µm และ Rz = 4 µm
• ขนาดตัวเครื่อง: 168 x 48 x 61.1 mm
• น้ำหนัก: ประมาณ 523.1 g
• การแสดงสถานะ: LED สีเขียว 1 ดวง
• หน้าจอแสดงค่าการวัด: ไม่มี (Displayless)
• ระดับการป้องกัน: IP69 ตาม DIN EN 60529
• มาตรฐาน EMC: DIN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1: L+ - แรงดันไฟเลี้ยง
• Pin 2: OUT2 - Switching / Pulse / Analog / Counter Reset ตามการตั้งค่า
• Pin 3: L- - ขั้วลบไฟเลี้ยง
• Pin 4: OUT1 - Switching / Pulse / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในกระบวนการผลิตอาหารและเครื่องดื่ม
• ตรวจสอบการไหลของน้ำบริสุทธิ์พิเศษในระบบอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำมันบริโภค เช่น น้ำมันปาล์ม น้ำมันถั่วเหลือง และน้ำมันดอกทานตะวัน
• ตรวจสอบอัตราการไหลและอุณหภูมิของของเหลวในระบบผลิตอาหาร
• ใช้ในกระบวนการที่ต้องทำความสะอาดระบบท่อด้วย CIP (Clean-in-Place)
• ใช้ในระบบที่มีการฆ่าเชื้อด้วย SIP (Sterilize-in-Place) ภายใต้ข้อจำกัดอุณหภูมิและระยะเวลาที่กำหนด
• ติดตามปริมาตรการไหลสะสมด้วย Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยกระบวนการผลิต
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านข้อมูลการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SUH120 เป็นเครื่องวัดอัตราการไหลกลุ่ม SU Puresonic Hygienic สำหรับงานสุขอนามัย แตกต่างจาก SU Series รุ่นเกลียวท่อทั่วไป
• ช่วงวัดอัตราการไหลคือ 1-65 l/min หรือ 0.06-3.9 m³/h
• ข้อต่อเป็น Clamp DN15 ตาม DIN 32676 Series A ไม่ใช่เกลียว G 1/2 หรือ NPT 1/2
• รองรับน้ำ น้ำบริสุทธิ์พิเศษ ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมันบริโภคตามข้อกำหนดของผู้ผลิต
• อุณหภูมิของตัวกลางสำหรับการใช้งานปกติคือ -40 ถึง +125°C
• รองรับอุณหภูมิสูงสุด 150°C เฉพาะช่วงเวลาสั้นน้อยกว่า 1 ชั่วโมง ไม่ใช่อุณหภูมิใช้งานต่อเนื่อง
• ความดันใช้งานสูงสุด 25 bar ต้องตรวจสอบความทนแรงดันของ Clamp และซีลที่ใช้ร่วมด้วย
• ความแม่นยำสำหรับน้ำคือ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ค่าความแม่นยำในการวัดอัตราการไหลใช้ตามข้อกำหนดถึงอุณหภูมิ 100°C เมื่ออุณหภูมิสูงกว่านั้นผู้ผลิตรับรองเฉพาะค่าความสามารถในการวัดซ้ำ
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและมีสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• การใช้งานกับน้ำมันบริโภคควรตรวจสอบชนิดของน้ำมันและสภาวะการใช้งานให้เหมาะสม
• รองรับ Analog Current Output 4-20 mA โดยไม่ได้ระบุ Analog Voltage Output 0-10 V
• ตัวเครื่องเป็นรุ่นไม่มีหน้าจอแสดงผล โดยใช้ LED สีเขียวแสดงสถานะ
• ระดับการป้องกันของรุ่นนี้ระบุเป็น IP69 ตาม DIN EN 60529
• มีเอาต์พุตทางกายภาพ 2 ช่อง โดยสามารถเลือกฟังก์ชันได้ตามการตั้งค่า ไม่สามารถใช้ทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• สัญญาณ Pulse และ Totalizer สามารถกำหนดใช้งานได้บนเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN
• ควรติดตั้งให้ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อความแม่นยำ
• ต้องเลือก Clamp และซีลให้ตรงกับมาตรฐาน DIN 32676 Series A รวมถึงแรงดันและอุณหภูมิของระบบ
• ค่าความเรียบผิว Ra/Rz ที่ผู้ผลิตระบุไม่ครอบคลุมบริเวณแนวเชื่อม
