SL5102 \ Flow sensor \ Range 1000 cm/s \ Clamp

รายละเอียด SL5102 Airflow Monitor เซนเซอร์ตรวจจับการไหลของอากาศ 24 VDC แบบ Normally Closed ifm

ifm SL5102 (SLG23CEEBKOG/N.C./24VDC/6M) เป็นเซนเซอร์ตรวจสอบการไหลของอากาศ (Airflow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบความเร็วการไหลของอากาศและก๊าซในระบบระบายอากาศ เหมาะสำหรับระบบ HVAC ระบบท่อลม และระบบระบายอากาศภายในอาคารหรือโรงงานอุตสาหกรรม

SL5102 ใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric รองรับช่วงการตั้งค่าความเร็วการไหล 100-1000 cm/s หรือ 1-10 m/s โดยมีช่วงความไวสูงสุด 100-400 cm/s สามารถปรับจุดสวิตช์ผ่าน Potentiometer บนตัวอุปกรณ์ เพื่อกำหนดระดับการไหลที่ต้องการตรวจสอบ

อุปกรณ์ใช้แรงดันไฟเลี้ยง 18-30 VDC และมีเอาต์พุตแบบ Relay จำนวน 1 ช่อง เป็นหน้าสัมผัสแบบ Potential-free โดยมีฟังก์ชัน Relay De-energised When Flow Is Present หรือรีเลย์คลายการทำงานเมื่อมีการไหลตามเกณฑ์ที่กำหนด ซึ่งแตกต่างจากรุ่นที่รีเลย์ทำงานเมื่อมีการไหล

เซนเซอร์มีตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium รูปทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 23 mm สามารถติดตั้งผ่าน Clamp Adapter เพื่อปรับระยะจุ่มของหัววัดให้เหมาะสมกับตำแหน่งตรวจสอบการไหล พร้อมสายไฟติดตั้งถาวรยาว 6 เมตร และระดับการป้องกัน IP65

คุณสมบัติเด่น

• เซนเซอร์ตรวจสอบการไหลของอากาศและก๊าซสำหรับงานอุตสาหกรรม
• เหมาะสำหรับระบบ HVAC, Ventilation Systems และ Building Automation
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ช่วงการตั้งค่าความเร็วการไหล 100-1000 cm/s หรือ 1-10 m/s
• ช่วงความไวสูงสุด 100-400 cm/s
• มี Relay Switching Output จำนวน 1 ช่อง
• หน้าสัมผัสเอาต์พุตแบบ Potential-free Relay Contact
• ฟังก์ชันรีเลย์แบบ De-energised When Flow Is Present
• หน้าสัมผัสรองรับโหลดสูงสุด 3 A ที่ 250 VAC หรือ 30 VDC ตามข้อกำหนดผู้ผลิต
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• กระแสไฟฟ้าที่ใช้ประมาณ 50 mA
• ปรับจุดสวิตช์ด้วย Potentiometer
• มีไฟ LED สีแดงและสีเขียวสำหรับแสดงสถานะ
• มีเวลาตอบสนอง 3-60 วินาที
• มีเวลาหน่วงหลังเปิดเครื่อง 60 วินาที
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +50 °C
• รองรับแรงดันกระบวนการสูงสุด 1 bar
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิสูงสุด 5 K/min
• ตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium
• รองรับการติดตั้งผ่าน Clamp Adapter ขนาด Ø 23 mm
• สามารถปรับความลึกในการติดตั้งให้เหมาะสมกับตำแหน่งตรวจสอบการไหล
• มีสายไฟติดตั้งถาวรยาว 6 เมตร
• ระดับการป้องกัน IP65

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SL5102
• รหัสผลิตภัณฑ์: SLG23CEEBKOG/N.C./24VDC/6M
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Airflow Monitor
• หลักการตรวจจับ: Thermal / Calorimetric Airflow Monitoring
• ตัวกลางที่รองรับ: Gases (อากาศและก๊าซ)
• การใช้งานหลัก: Ventilation Systems และ Building Automation
• ช่วงการตั้งค่าความเร็วการไหล: 100-1000 cm/s
• ช่วงการตั้งค่าเทียบเป็น m/s: 1-10 m/s
• ช่วงความไวสูงสุด: 100-400 cm/s
• Maximum Temperature Gradient: 5 K/min
• Response Time: 3-60 s
• Power-on Delay Time: 60 s
• การตั้งค่าจุดสวิตช์: Potentiometer
• อุณหภูมิของตัวกลาง: -10 ถึง +50 °C
• อุณหภูมิแวดล้อม: -10 ถึง +50 °C
• ความชื้นสัมพัทธ์สูงสุด: 90%
• แรงดันกระบวนการสูงสุด: 1 bar (0.1 MPa)
• ระดับการป้องกัน: IP65
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC
• แรงดันไฟฟ้าพิกัด: 24 VDC
• กระแสไฟฟ้าที่ใช้: 50 mA
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• จำนวนเอาต์พุตทั้งหมด: 1
• จำนวน Relay Outputs: 1
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• Electrical Design: DC Supply / Relay Output
• Contact Type: Potential-free Relay Contact
• Switching Function: Relay De-energised When Flow Is Present
• Contact Rating: 3 A (30 VDC / 250 VAC)
• Contact Rating สำหรับ cULus: 3 A ที่ 30 VDC / AC
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 23 mm / L = 142 mm
• ข้อต่อกระบวนการ: Clamp Adapter Ø 23 mm
• วัสดุตัวเรือน: PBT
• วัสดุพื้นผิวตรวจจับ: Titanium
• วัสดุส่วนสัมผัสตัวกลาง: PBT และ Titanium
• น้ำหนัก: ประมาณ 380 g
• การเชื่อมต่อไฟฟ้า: สายไฟติดตั้งถาวร
• ความยาวสายไฟ: 6 m
• วัสดุสายไฟ: PUR พร้อมรายละเอียดฉนวน PVC ตาม Datasheet
• จำนวนแกนและหน้าตัดสายไฟ: 4 x 0.5 mm²
• สีสายไฟ: BN = Brown, BU = Blue, BK = Black, WH = White
• ไฟแสดงสถานะ: LED สีแดง 1 ดวง และสีเขียว 1 ดวง
• MTTF: 1202 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• UL Approval: UL E174189
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

อุปกรณ์ประกอบการติดตั้ง

• E40048: Mounting Clamp สำหรับติดตั้งเซนเซอร์ โดยผู้ผลิตระบุว่ามาพร้อมสินค้า 1 ชิ้น
• สามารถปรับระยะจุ่มของเซนเซอร์ให้เหมาะสมกับตำแหน่งตรวจสอบการไหลภายในท่อ
• ควรตรวจสอบขนาดท่อ ช่องลม และพื้นที่ติดตั้งก่อนใช้งาน

การใช้งาน

• ตรวจสอบการไหลของอากาศในระบบระบายอากาศของอาคาร
• ตรวจสอบสถานะการทำงานของระบบ HVAC
• ตรวจสอบความเร็วลมภายในท่อลมอุตสาหกรรม
• ตรวจสอบการทำงานของพัดลมและระบบดูดอากาศ
• ตรวจสอบการไหลของอากาศในระบบระบายอากาศของโรงงาน
• ใช้ส่งสัญญาณ Relay เมื่อสถานะการไหลเปลี่ยนแปลงตามเกณฑ์ที่ตั้งไว้
• เชื่อมต่อกับระบบ Building Automation หรือระบบควบคุมที่รองรับหน้าสัมผัส Relay
• ใช้ประกอบระบบแจ้งเตือนเมื่อความเร็วการไหลของอากาศไม่เป็นไปตามเกณฑ์ที่กำหนด
• สนับสนุนงานตรวจสอบระบบระบายอากาศและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SL5102 เป็น Airflow Monitor สำหรับตรวจสอบการไหลของอากาศและก๊าซ ไม่ใช่เซนเซอร์สำหรับตรวจสอบการไหลของของเหลว
• ช่วงการตั้งค่า 100-1000 cm/s หรือ 1-10 m/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย m³/h
• จุดสำคัญของรุ่นนี้คือ Relay De-energised When Flow Is Present ซึ่งแตกต่างจากรุ่น SL0201 และ SL0301 ที่รีเลย์ทำงานเมื่อมีการไหล
• ควรตรวจสอบสถานะหน้าสัมผัสรีเลย์ตามแผนผังการต่อสายและทดสอบพฤติกรรมเมื่อไม่มีการไหลหรือไฟเลี้ยงขัดข้องก่อนใช้งานจริง
• เอาต์พุตเป็น Potential-free Relay Contact จำนวน 1 ช่อง ไม่ใช่ PNP หรือ NPN Transistor Output
• แรงดันไฟเลี้ยงคือ 18-30 VDC โดยมีแรงดันพิกัด 24 VDC ไม่ใช่ 24 VAC
• หน้าสัมผัส Relay รองรับโหลดสูงสุด 3 A ที่ 250 VAC หรือ 30 VDC โดยต้องพิจารณาข้อจำกัดของมาตรฐานรับรองที่เกี่ยวข้อง
• แรงดันกระบวนการสูงสุดคือ 1 bar ไม่ใช่ 30 bar หรือ 300 bar
• อุณหภูมิของตัวกลางต้องอยู่ในช่วง -10 ถึง +50 °C
• ระดับการป้องกัน IP65 ไม่ใช่ IP67
• ข้อต่อกระบวนการเป็น Clamp Adapter Ø 23 mm ไม่ใช่เกลียว M18 x 1.5 หรือ G 1/2
• การเชื่อมต่อไฟฟ้าเป็นสายยาว 6 เมตร ไม่ใช่สาย 2 เมตรหรือ M12 Connector
• ต้องพิจารณา Power-on Delay Time 60 วินาที และ Response Time 3-60 วินาที ในการออกแบบระบบควบคุม
• ควรติดตั้งเซนเซอร์ในตำแหน่งที่มีการไหลสม่ำเสมอ และปรับระยะจุ่มให้เหมาะสมกับขนาดท่อ
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริง และทดสอบการทำงานของรีเลย์หลังติดตั้ง
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งาน

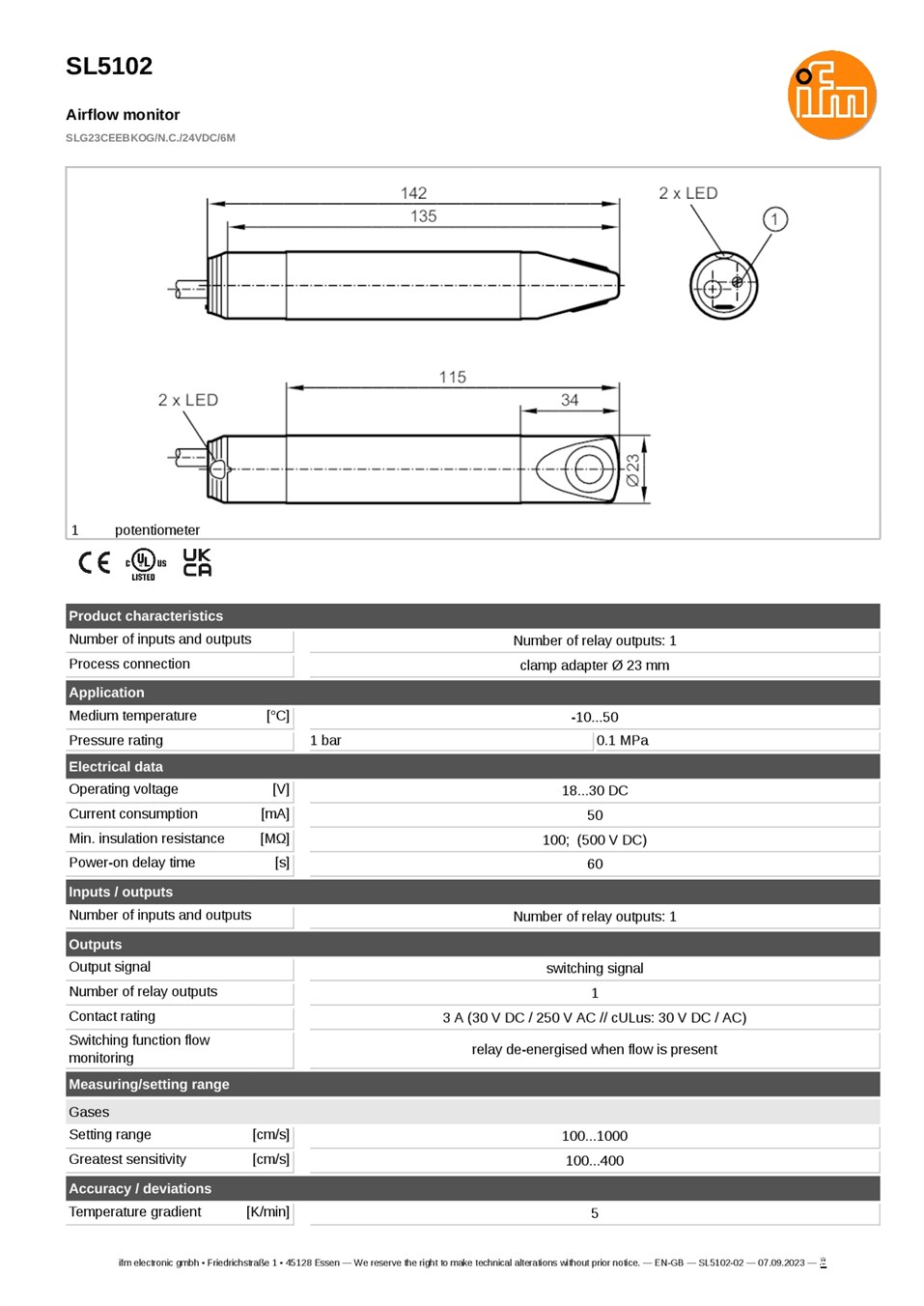

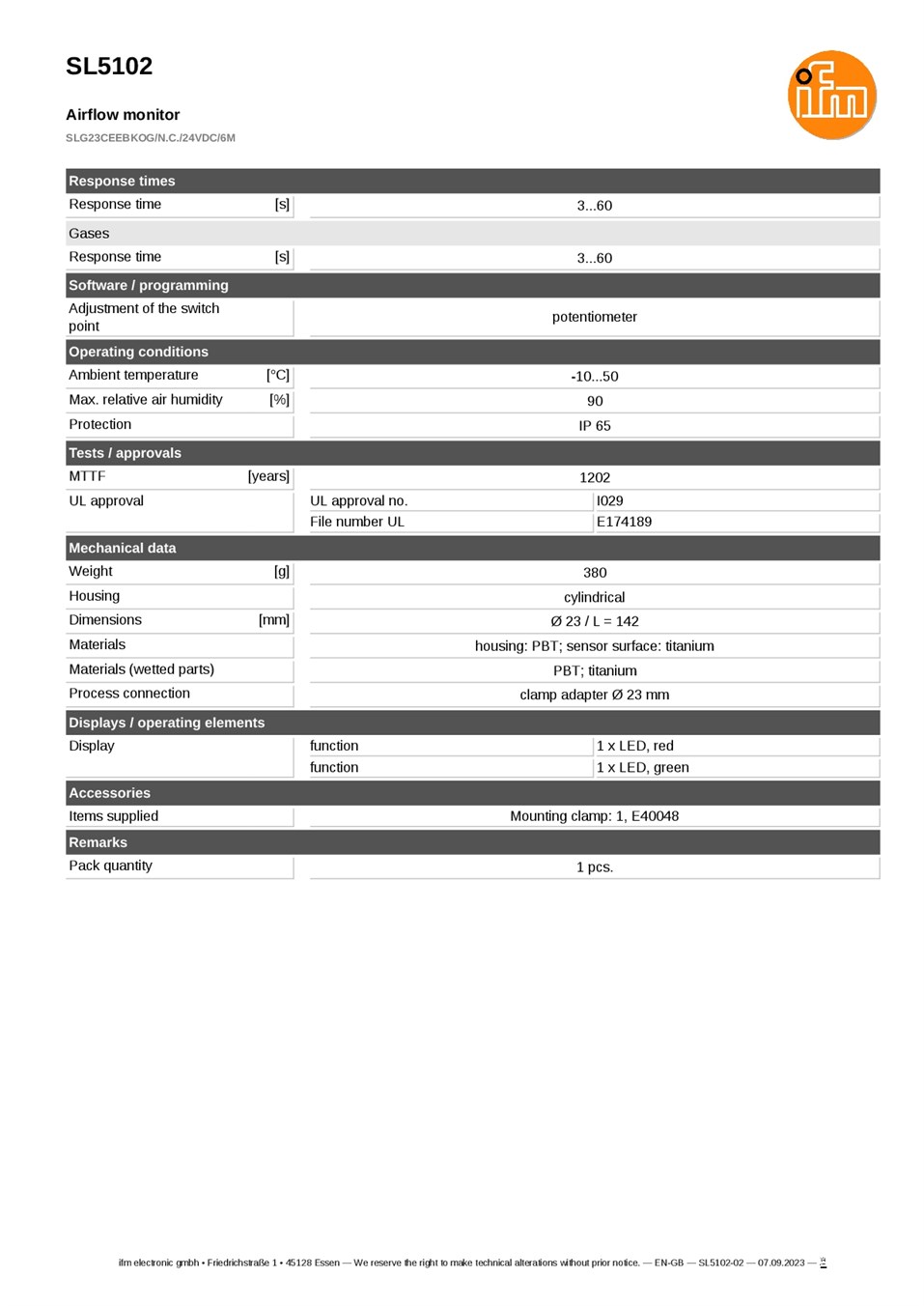

• ตรวจสอบข้อมูลทางเทคนิคจาก เว็บไซต์ทางการ ifm รุ่น SL5102 และ Datasheet ทางการ ifm รุ่น SL5102
