OL0005 \ Diffuse reflection \ Range 1000 mm \ relay light-on/dark-on mode \ Rectangular \ terminals

รายละเอียด OL0005 ifm เซนเซอร์ตรวจจับวัตถุแบบสะท้อนจากวัตถุ

OL0005 เป็นเซนเซอร์แบบ Diffuse Reflection ใช้แสงอินฟราเรดตรวจจับวัตถุโดยไม่ต้องใช้แผ่นสะท้อน รองรับไฟเลี้ยง 20–250 V AC/DC มีเอาต์พุตรีเลย์ที่ตั้งค่า Light-on/Dark-on ได้ พร้อมการเชื่อมต่อแบบขั้วต่อสาย

คุณสมบัติเด่น

• ปรับระยะตรวจจับให้เหมาะกับงานได้
• รองรับไฟเลี้ยงทั้ง AC และ DC
• เอาต์พุตรีเลย์ตั้งค่า Light-on/Dark-on ได้
• มี LED แสดงสถานะสวิตชิ่ง ไฟเลี้ยง และฟังก์ชัน

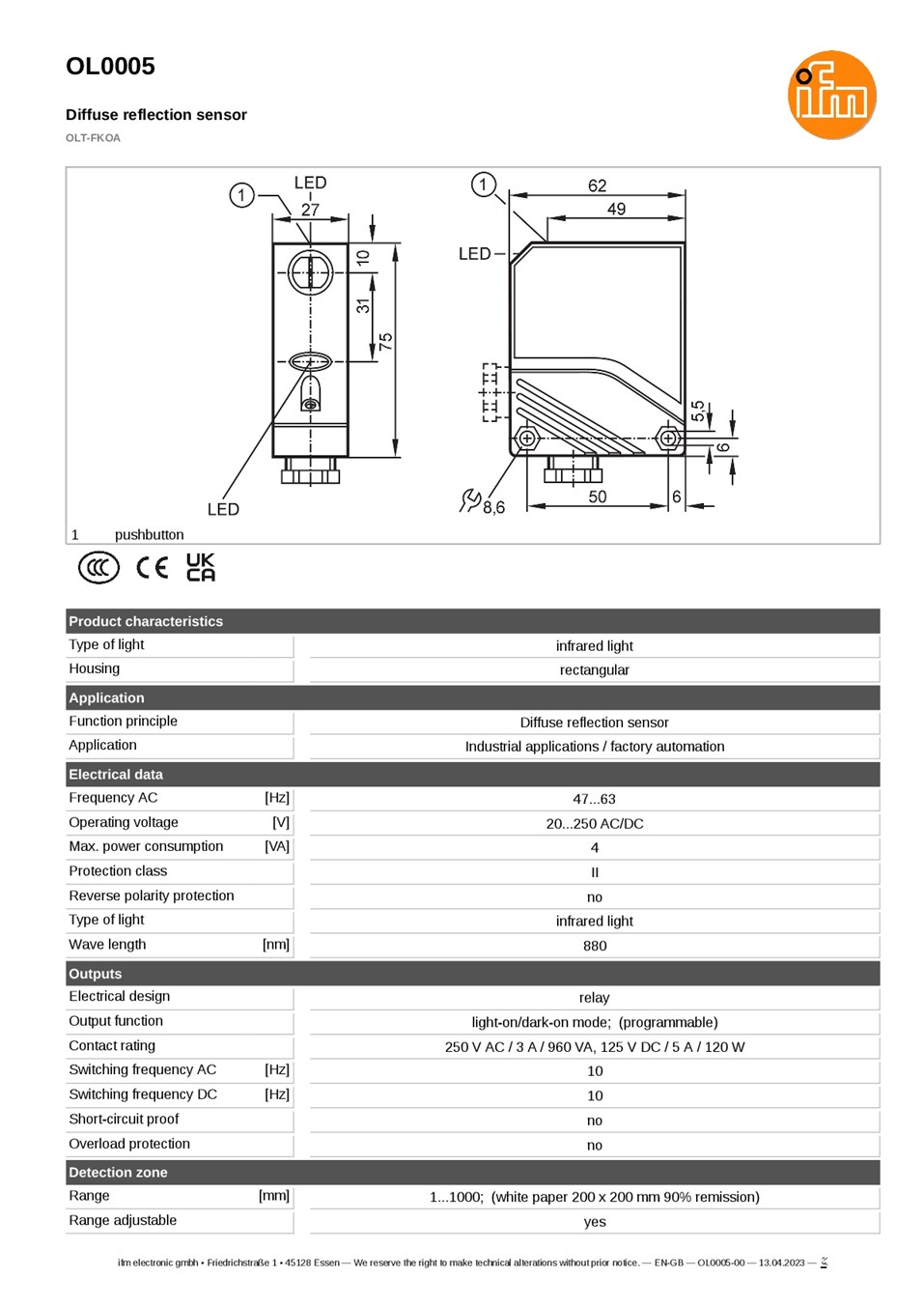

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 20–250 V AC/DC
• ความถี่ไฟเลี้ยง AC: 47–63 Hz
• กำลังไฟฟ้าปรากฏที่ใช้สูงสุด: 4 VA
• แสงอินฟราเรด: 880 นาโนเมตร
• ระยะตรวจจับ: 1–1,000 มม. บนกระดาษสีขาวขนาด 200 × 200 มม. ค่าการสะท้อน 90%
• เอาต์พุต: รีเลย์ ตั้งค่า Light-on/Dark-on ได้
• พิกัดหน้าสัมผัส AC ตามผู้ผลิต: 250 V AC / 3 A / 960 VA
• พิกัดหน้าสัมผัส DC ตามผู้ผลิต: 125 V DC / 5 A / 120 W
• ความถี่สวิตชิ่ง: 10 Hz

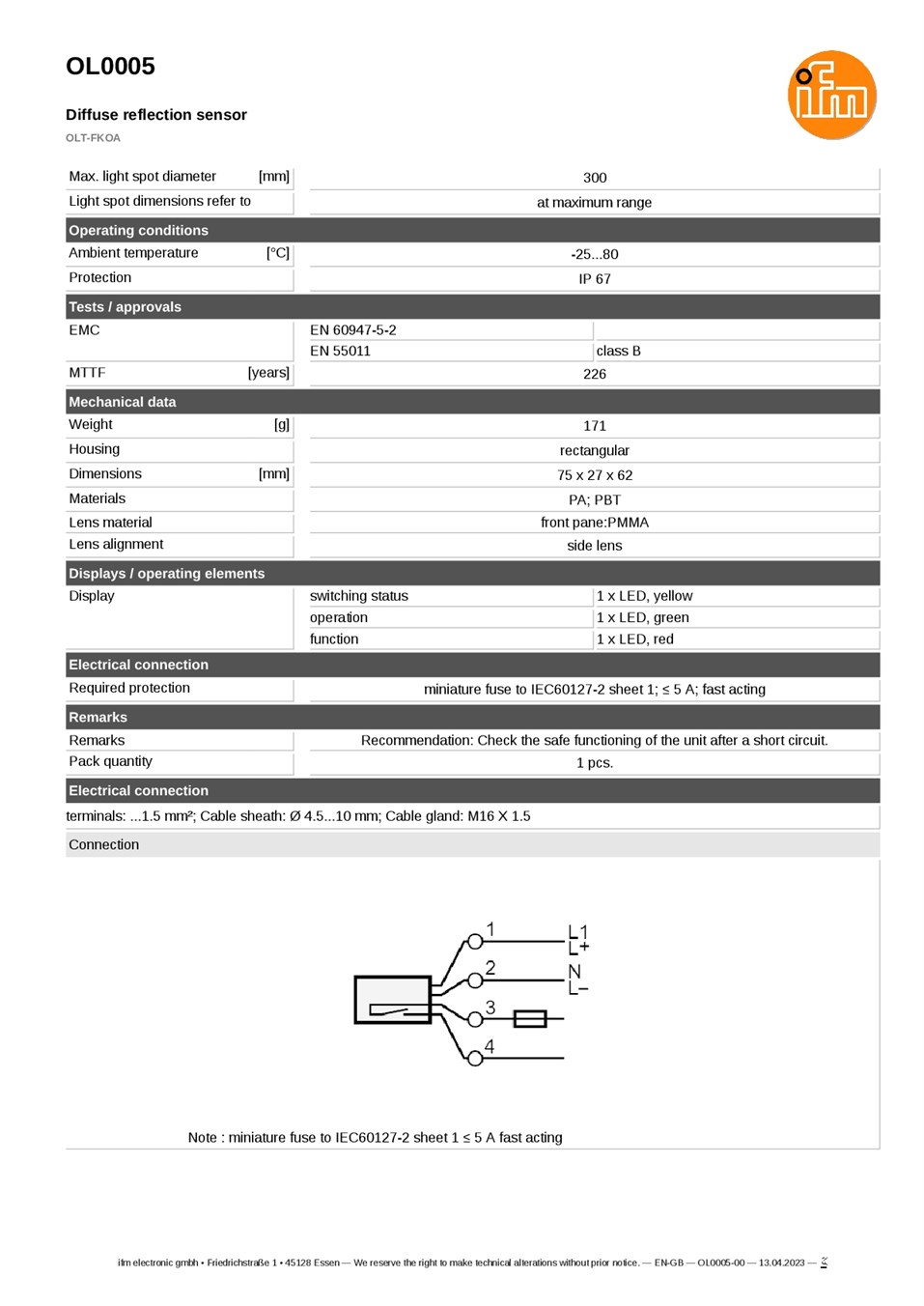

• เส้นผ่านศูนย์กลางจุดแสงสูงสุด: 300 มม. ที่ระยะตรวจจับสูงสุด
• ขนาด: 75 × 27 × 62 มม.
• วัสดุตัวเรือน: PA และ PBT
• วัสดุเลนส์: PMMA
• ทิศทางตรวจจับ: ด้านข้าง
• การเชื่อมต่อ: ขั้วต่อสาย รองรับขนาดสูงสุด 1.5 ตร.มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 80°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับตรวจสอบชิ้นงานในระบบที่ต้องการเอาต์พุตรีเลย์ ระยะตรวจจับขึ้นอยู่กับสีและพื้นผิวของวัตถุ รุ่นนี้ไม่มีระบบป้องกันลัดวงจรหรือโหลดเกิน ผู้ผลิตกำหนดให้ใช้ฟิวส์ชนิดตัดเร็วไม่เกิน 5 A ตาม IEC 60127-2 Sheet 1 และตรวจสอบการทำงานหลังเกิดลัดวงจร
