OGP503 \ Retro-reflective \ Range 5 m \ NPN light-on/dark-on mode \ M18 x 1 \ Connector M12

รายละเอียด OGP503 ifm เซนเซอร์ตรวจจับวัตถุแบบใช้แผ่นสะท้อน

OGP503 เป็นเซนเซอร์แบบ Retro-reflective ใช้แสงสีแดงร่วมกับแผ่นสะท้อน มีฟิลเตอร์โพลาไรซ์และเอาต์พุต NPN ที่เลือก Light-on หรือ Dark-on ได้ ระยะทำงาน 0.03–5 เมตร เมื่อใช้แผ่นสะท้อน E20005 ขนาดเส้นผ่านศูนย์กลาง 80 มม.

คุณสมบัติเด่น

• ตรวจจับวัตถุจากการบังลำแสงระหว่างเซนเซอร์กับแผ่นสะท้อน
• มีฟิลเตอร์โพลาไรซ์ช่วยลดผลจากแสงสะท้อนบนผิววัตถุ
• ปรับระยะและเลือกโหมดเอาต์พุตผ่านปุ่มตั้งค่า
• มี LED สีเหลืองแสดงสถานะสวิตชิ่ง
• มีระบบป้องกันการต่อกลับขั้ว ลัดวงจร และโหลดเกิน

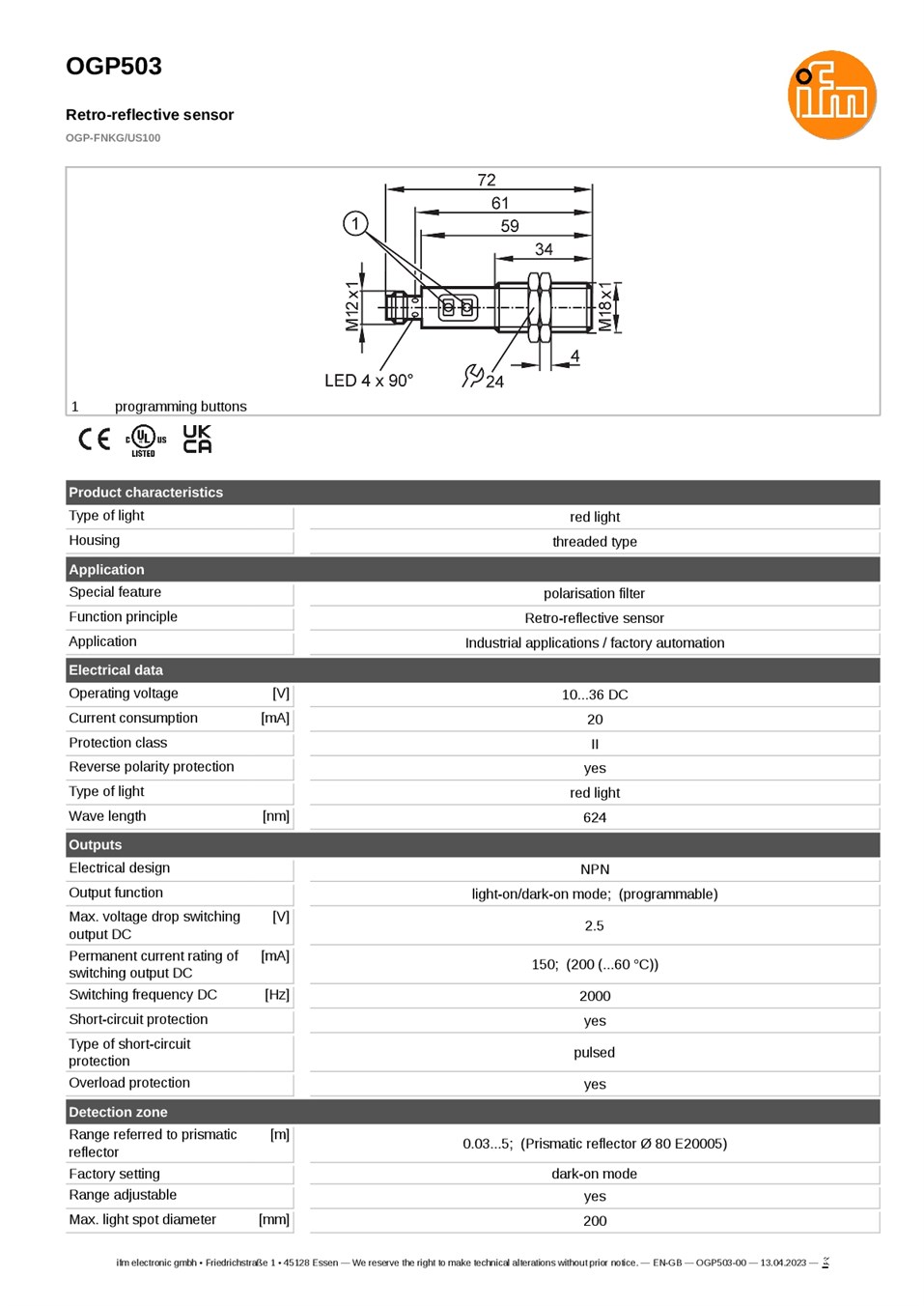

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 10–36 V DC
• กระแสไฟที่ใช้: 20 mA
• แสงสีแดง: 624 นาโนเมตร
• ระยะทำงาน: 0.03–5 เมตร เมื่อใช้แผ่นสะท้อน E20005 ขนาด 80 มม.
• การปรับระยะ: รองรับ
• เส้นผ่านศูนย์กลางจุดแสงสูงสุด: 200 มม. ที่ระยะสูงสุด
• เอาต์พุต: NPN เลือก Light-on หรือ Dark-on ได้
• โหมดจากโรงงาน: Dark-on
• กระแสโหลด: 150 mA และรองรับ 200 mA เมื่ออุณหภูมิใช้งานไม่เกิน 60°C
• ความถี่สวิตชิ่ง: 2,000 Hz
• ขนาด: เกลียว M18 × 1 ความยาว 72 มม.
• วัสดุตัวเรือน: สเตนเลส 316L, PA, LCP, EPDM และ TPU
• วัสดุเลนส์: PMMA

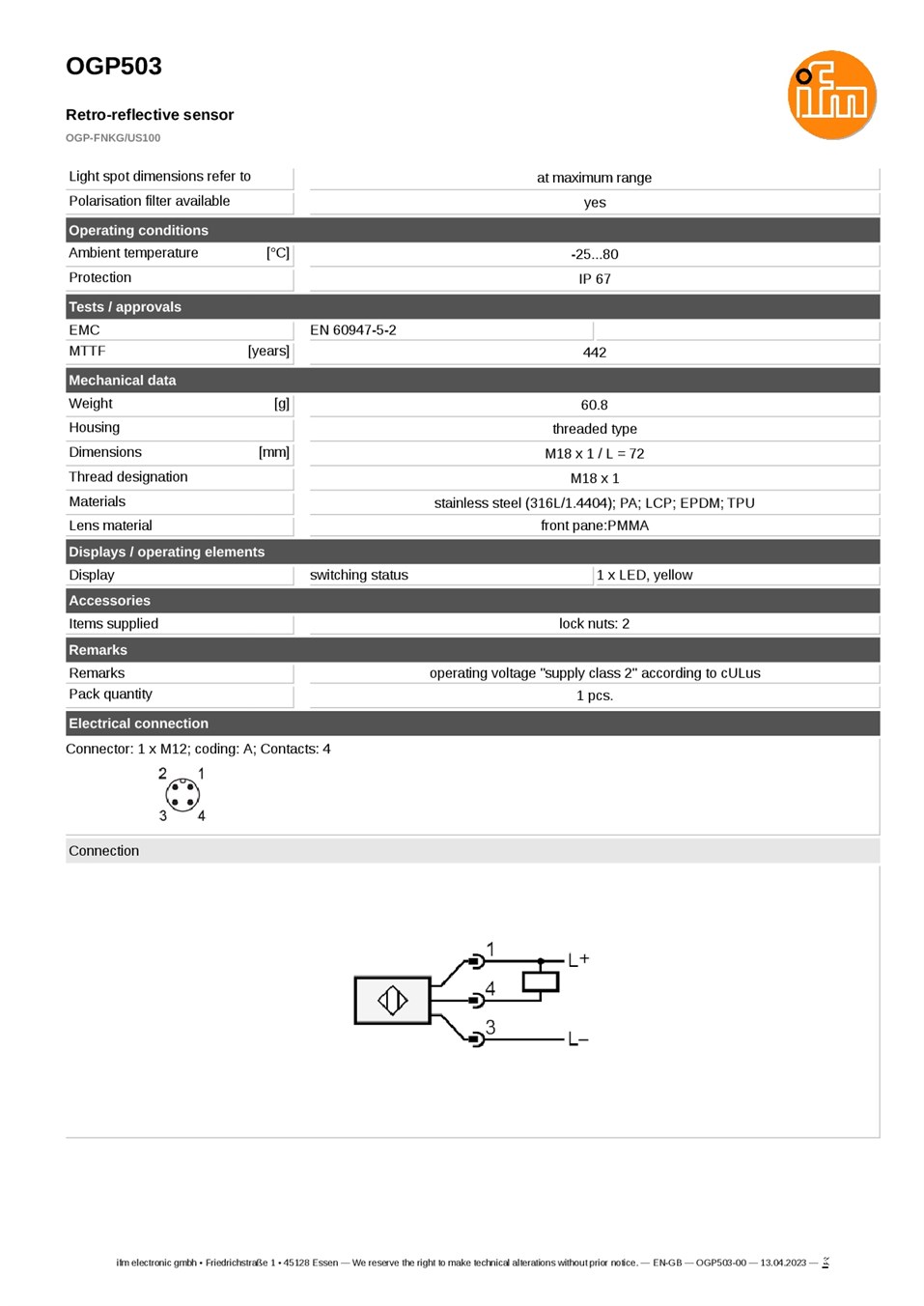

• การเชื่อมต่อ: คอนเน็กเตอร์ M12 แบบ A-coded
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 80°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับตรวจจับชิ้นงานที่เคลื่อนผ่านแนวลำแสง ต้องติดตั้งแผ่นสะท้อนตรงข้ามเซนเซอร์และจัดแนวให้เหมาะสม ระยะทำงานขึ้นอยู่กับแผ่นสะท้อนที่ใช้ เมื่ออุณหภูมิใช้งานสูงกว่า 60°C ต้องจำกัดกระแสโหลดไม่เกิน 150 mA
