MX5004 \ Magnetic sensors \ Range 1.7 \ NPN \ Ø 15 \ 1x AMP-Jr Timer

รายละเอียดสินค้า ifm MX5004 Rotational Speed Sensor

ifm MX5004 เป็นเซนเซอร์ตรวจจับความเร็วรอบแบบ Rotational Speed Sensor สำหรับตรวจจับการเคลื่อนที่ของฟันเฟืองโลหะโดยไม่สัมผัสโดยตรง ส่งสัญญาณพัลส์ผ่านเอาต์พุต NPN จำนวน 2 ช่อง รองรับแรงดันไฟฟ้า 7–30 V DC และความถี่สวิตชิ่งสูงสุด 15,000 Hz เหมาะสำหรับตรวจสอบความเร็วรอบและทิศทางการหมุนของเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับความเร็วรอบและการเคลื่อนที่ของฟันเฟืองโลหะ
• เอาต์พุต NPN แบบ Pulse Output จำนวน 2 ช่องสัญญาณ
• สัญญาณพัลส์ 2 ช่องมีเฟสต่างกัน 90° ±20°
• รองรับแรงดันไฟฟ้า 7–30 V DC
• ความถี่สวิตชิ่ง 1–15,000 Hz
• ระยะตรวจจับ 1.7 มม.
• ตัวเรือนทรงกระบอก เส้นผ่านศูนย์กลาง 15 มม.
• ติดตั้งสะดวกด้วยหน้าแปลนยึด
• เชื่อมต่อผ่าน AMP-Junior Timer Connector
• ระดับการป้องกัน IP67 และ IP69K สำหรับตัวเซนเซอร์

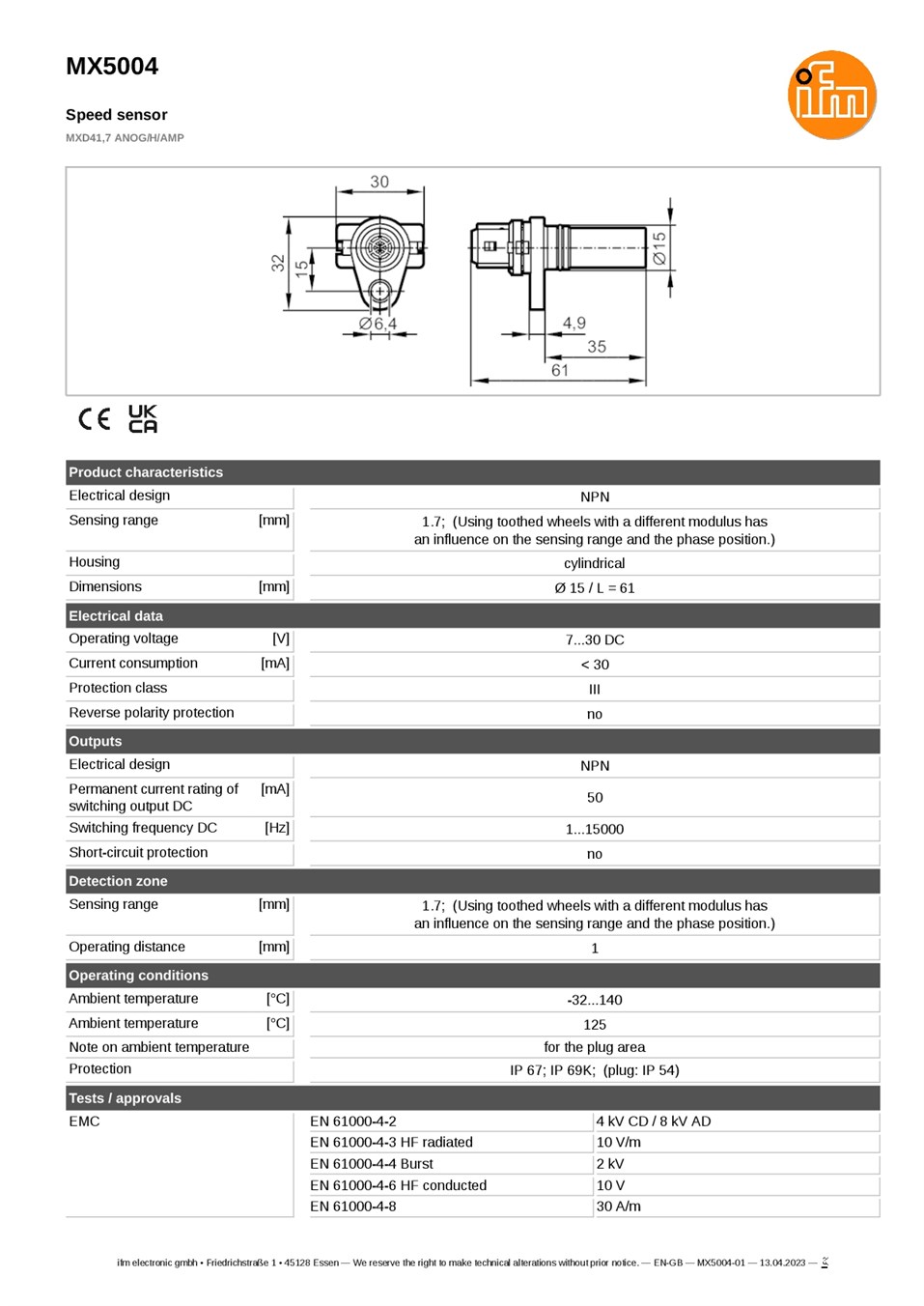

ข้อมูลทางเทคนิค

• รุ่น: MX5004
• รหัสผู้ผลิต: MXD41,7 ANOG/H/AMP
• ประเภท: Rotational Speed Sensor
• รูปแบบเอาต์พุต: DC NPN
• จำนวนเอาต์พุต: 2 ช่องสัญญาณพัลส์
• แรงดันไฟฟ้า: 7–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• กระแสโหลดเอาต์พุต: น้อยกว่า 50 mA
• ความถี่สวิตชิ่ง: 1–15,000 Hz
• ระยะตรวจจับ: 1.7 มม.
• ระยะทำงาน: 1 มม.
• โมดูลฟันเฟือง: 1.25 มม.
• ความต่างเฟสระหว่างสัญญาณ: 90° ±20°
• อัตราส่วน Pulse/Pause: 50% ±10%
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 15 มม. ยาว 61 มม.
• อุณหภูมิใช้งานตัวเซนเซอร์: -32 ถึง +140 °C
• อุณหภูมิสูงสุดบริเวณขั้วต่อ: +125 °C
• ระดับการป้องกันตัวเซนเซอร์: IP67 / IP69K
• ระดับการป้องกันขั้วต่อ: IP54
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุ Socket: Brass
• วัสดุ O-ring: FPM
• แรงบิดในการติดตั้ง: 7 Nm

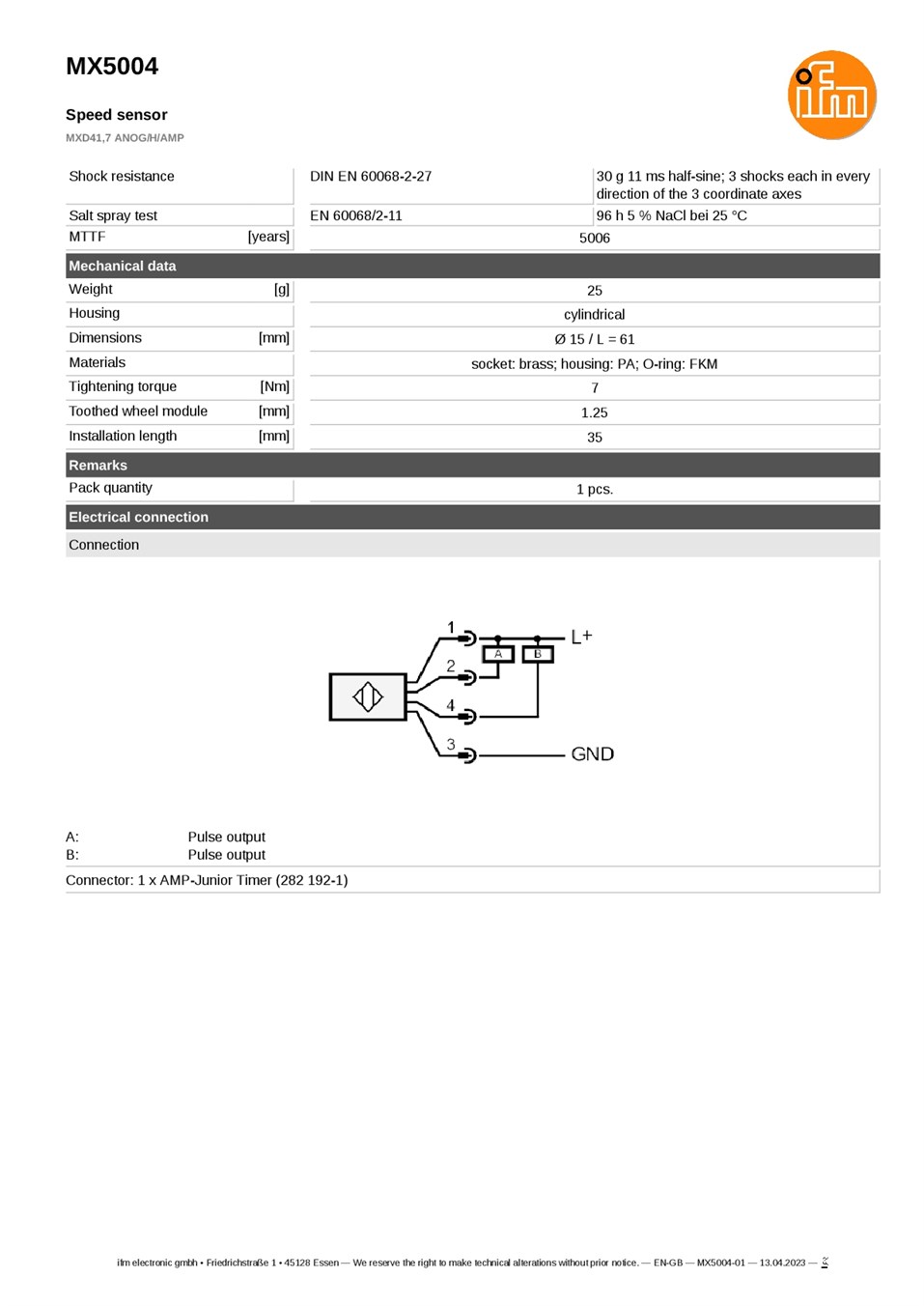

• การเชื่อมต่อ: AMP-Junior Timer Connector (282 192-1)

การใช้งาน

• ตรวจจับความเร็วรอบของเพลาและชุดฟันเฟือง
• ตรวจสอบความเร็วการหมุนของเครื่องจักร
• ตรวจจับสัญญาณพัลส์จากฟันเฟืองโลหะ
• ตรวจสอบทิศทางการหมุนด้วยสัญญาณ 2 ช่อง
• ระบบตรวจสอบความเร็วรอบร่วมกับ PLC

ข้อควรทราบ

เซนเซอร์รุ่นนี้ไม่มีระบบป้องกันการลัดวงจรและการต่อขั้วไฟฟ้ากลับด้านในตัว ควรตรวจสอบวงจรและติดตั้งอุปกรณ์ป้องกันที่เหมาะสมก่อนใช้งาน รวมถึงตรวจสอบขนาดโมดูลฟันเฟืองและระยะติดตั้ง เนื่องจากขนาดฟันเฟืองมีผลต่อระยะตรวจจับและตำแหน่งเฟสของสัญญาณ ทั้งนี้ขั้วต่อมีระดับการป้องกัน IP54 ซึ่งแตกต่างจากตัวเซนเซอร์
