MS5013 \ Magnetic sensors \ Range 60 \ PNP \ NC \ rectangular \ Connector M8

รายละเอียดสินค้า ifm MS5013 Magnetic Sensor

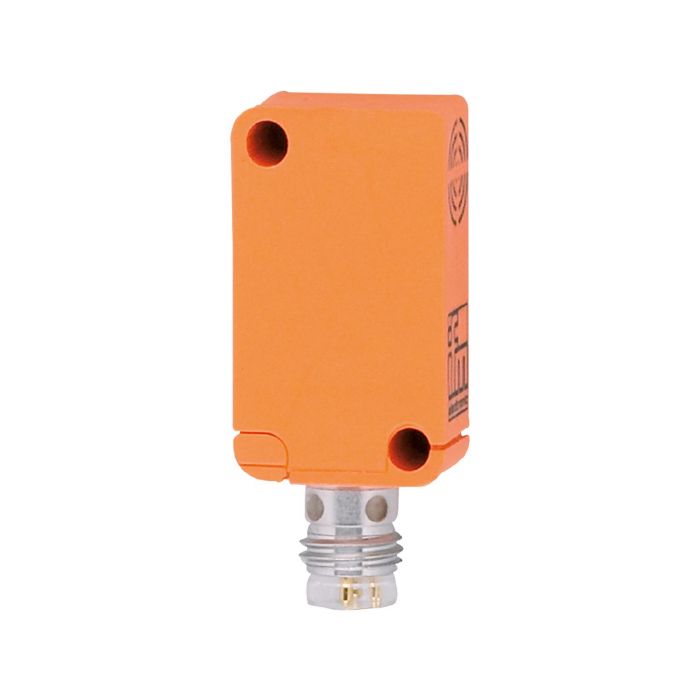

ifm MS5013 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็ก (Magnetic Sensor) แบบตัวเรือนสี่เหลี่ยม ใช้ตรวจจับตำแหน่งวัตถุที่ติดตั้งแม่เหล็กโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Closed (NC) ระยะตรวจจับ 60 มม. เมื่อใช้กับแม่เหล็กอ้างอิง M 4.0 เหมาะสำหรับระบบตรวจจับตำแหน่งและงานควบคุมอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับสนามแม่เหล็กแบบไม่สัมผัส
• เอาต์พุต PNP แบบ Normally Closed (NC)
• ระยะตรวจจับ 60 มม. เมื่อใช้แม่เหล็ก M 4.0
• รองรับแรงดันไฟฟ้า 10–30 V DC
• ความถี่สวิตชิ่งสูงสุด 5,000 Hz
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับ
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตชิ่ง
• ขั้วต่อ M8 แบบ A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ระดับการป้องกัน IP67

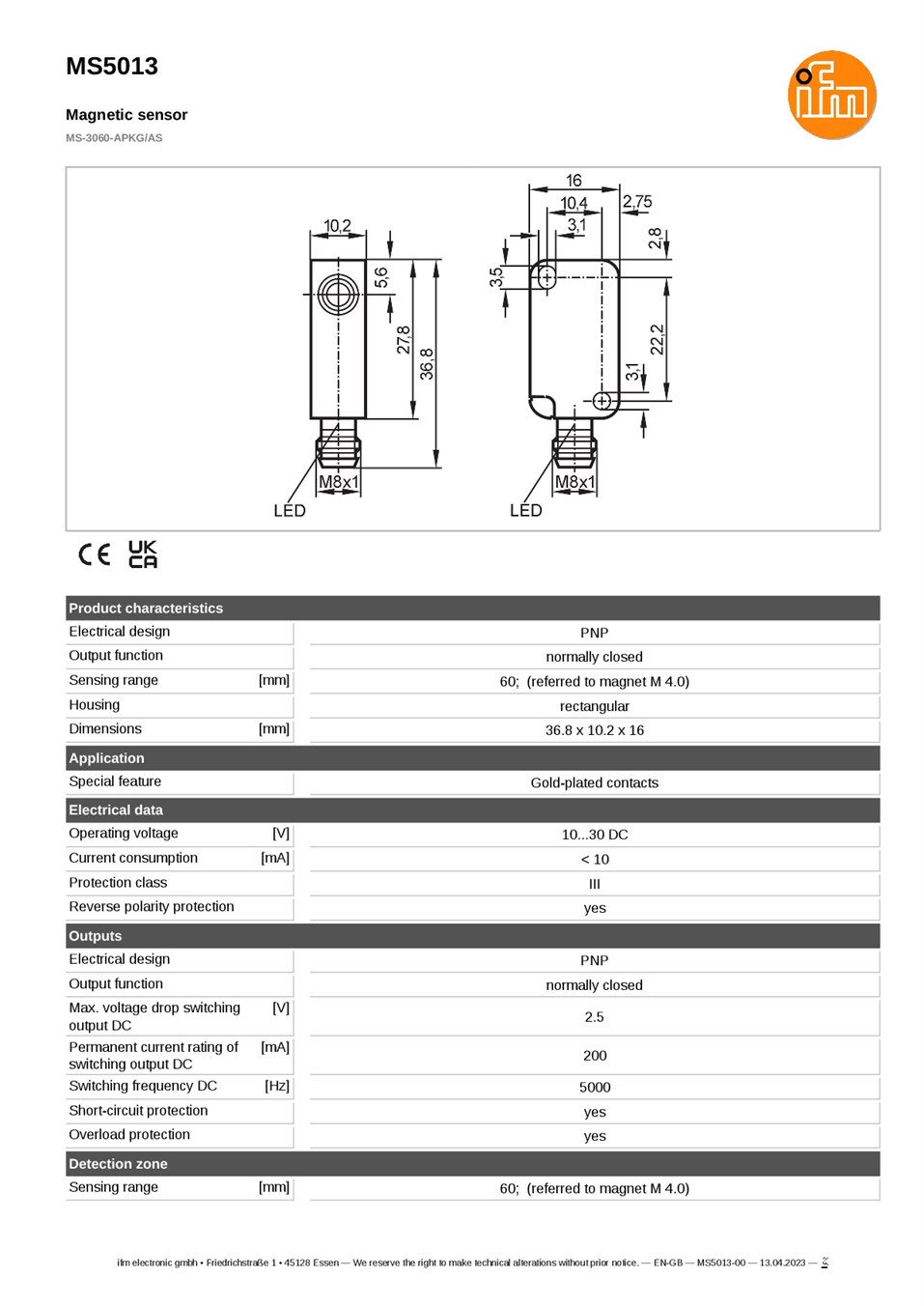

ข้อมูลทางเทคนิค

• รุ่น: MS5013
• รหัสผู้ผลิต: MS-3060-APKG/AS
• ประเภท: Magnetic Sensor
• รูปแบบเอาต์พุต: PNP Normally Closed (NC)
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• กระแสโหลดสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่สวิตชิ่ง: 5,000 Hz
• ระยะตรวจจับ: 60 มม. อ้างอิงแม่เหล็ก M 4.0
• Hysteresis: 1–10% ของระยะตรวจจับ
• ขนาด: 36.8 x 10.2 x 16 มม.
• น้ำหนัก: 18 กรัม
• อุณหภูมิใช้งาน: -25 ถึง +75 °C
• ระดับการป้องกัน: IP67
• ระดับการป้องกันทางไฟฟ้า: Class III
• วัสดุตัวเรือน: PBT สีส้ม
• ไฟแสดงสถานะ: LED สีเหลือง

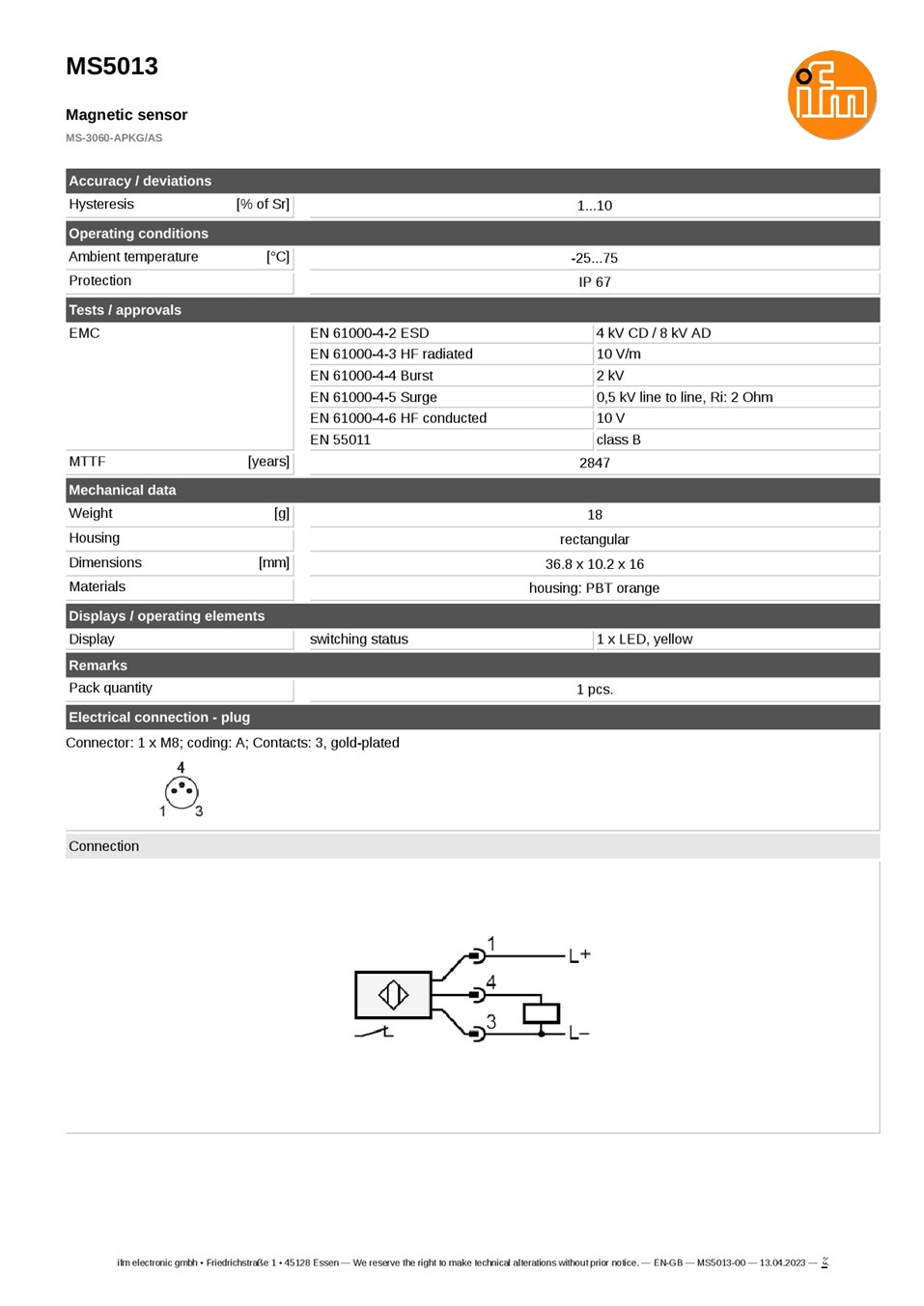

• การเชื่อมต่อ: M8 Connector แบบ A-coded 3 ขา หน้าสัมผัสเคลือบทอง

การใช้งาน

• ตรวจจับตำแหน่งวัตถุที่ติดตั้งแม่เหล็ก
• ตรวจสอบตำแหน่งการเคลื่อนที่ของชิ้นส่วนเครื่องจักร
• ระบบตรวจจับตำแหน่งในสายการผลิตอัตโนมัติ
• ระบบควบคุมตำแหน่งร่วมกับ PLC

ข้อควรทราบ

ระยะตรวจจับ 60 มม. เป็นค่าที่อ้างอิงจากแม่เหล็ก M 4.0 ระยะตรวจจับจริงอาจแตกต่างตามชนิดและความแรงของแม่เหล็ก ควรตรวจสอบตำแหน่งติดตั้งและความเข้ากันได้ของเอาต์พุต PNP Normally Closed (NC) กับระบบควบคุมก่อนใช้งาน
