MR0130 \ Cylinder sensors \ PNP \ NO \ 30.5 x 5 x 6.5 mm\Cable PUR 6 m

รายละเอียดสินค้า ifm MR0130

ifm MR0130 รหัส MRT3038BBKOA/R/6M/ZH เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ใช้วงจร 3 สาย รองรับไฟ AC/DC ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 6 เมตรสำหรับต่อเข้าระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

• ตรวจจับแม่เหล็กของลูกสูบด้วยหน้าสัมผัส Reed Contact
• ติดตั้งแบบฝังในร่อง T-slot ช่วยประหยัดพื้นที่บริเวณกระบอกสูบ
• รองรับแรงดันใช้งาน 5–50 VAC/DC
• พิกัดกระแสโหลด 350 mA AC / 500 mA DC โดยต้องไม่เกินกำลังสวิตช์สูงสุด 10 W
• สาย PUR ยาว 6 เมตร พร้อม LED สีเหลืองแสดงสถานะการสวิตช์

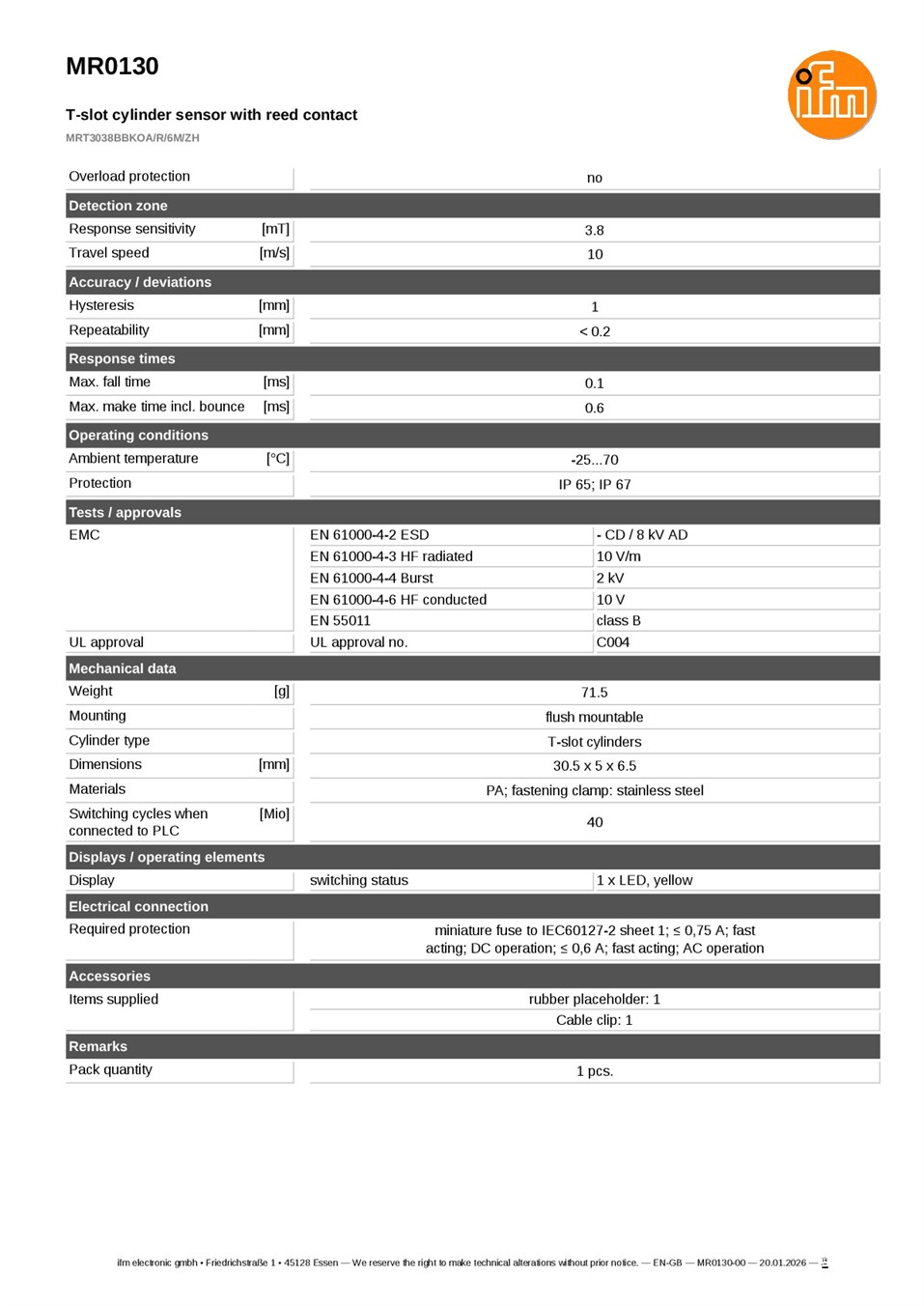

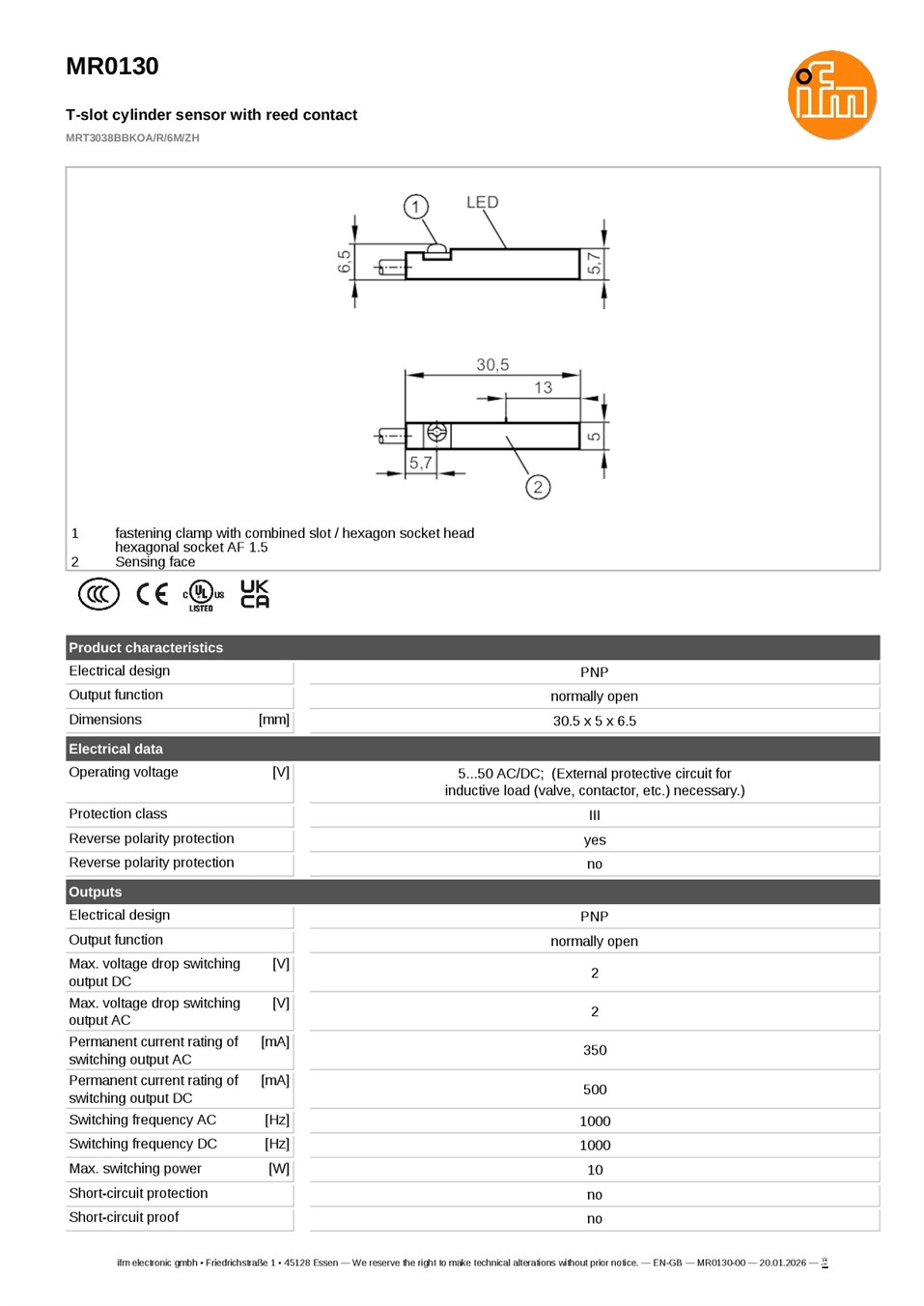

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MR0130
• รหัสสินค้า: MRT3038BBKOA/R/6M/ZH
• หลักการตรวจจับ: Reed Contact
• ประเภทกระบอกสูบ: ร่อง T-slot
• ระบบการต่อ: 3 สาย AC/DC
• เอาต์พุต: PNP แบบ Normally Open (NO)
• แรงดันใช้งาน: 5–50 VAC/DC
• กระแสโหลดสูงสุด: 350 mA AC / 500 mA DC
• กำลังสวิตช์สูงสุด: 10 W
• แรงดันตกคร่อมเอาต์พุต: น้อยกว่า 1 V
• ความถี่การสวิตช์: 1,000 Hz
• ความไวตอบสนองต่อสนามแม่เหล็ก: 3.8 mT
• ฮิสเทอรีซิส: 1 มม.
• ความสามารถในการทำซ้ำ: น้อยกว่า 0.2 มม.
• เวลาปิดหน้าสัมผัสรวมการกระเด้ง: 0.6 ms
• เวลาปล่อยหน้าสัมผัส: 0.1 ms
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ยาว 6 เมตร ขนาด 3 × 0.14 ตร.มม.
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP65 / IP67
• ระบบป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกินภายใน: ไม่มี

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบนิวเมติกส์ เพื่อส่งสัญญาณให้ระบบควบคุมที่รองรับวงจรของเซนเซอร์รุ่นนี้

ข้อควรทราบ

ควรตรวจสอบแม่เหล็กลูกสูบและขนาดร่องกระบอกสูบก่อนติดตั้ง ต้องใช้วงจรป้องกันภายนอกเมื่อต่อโหลดเหนี่ยวนำ เช่น วาล์วหรือคอนแทคเตอร์ และตรวจสอบทั้งกระแสโหลดกับกำลังสวิตช์สูงสุด 10 W เอกสารผู้ผลิตระบุฟิวส์ชนิดทำงานเร็วตาม IEC 60127-2 Sheet 1 ขนาดไม่เกิน 0.75 A สำหรับ DC หรือ 0.6 A สำหรับ AC ควรตรวจสอบผังสายและคู่มือที่ตรงกับตัวสินค้าก่อนเชื่อมต่อ
