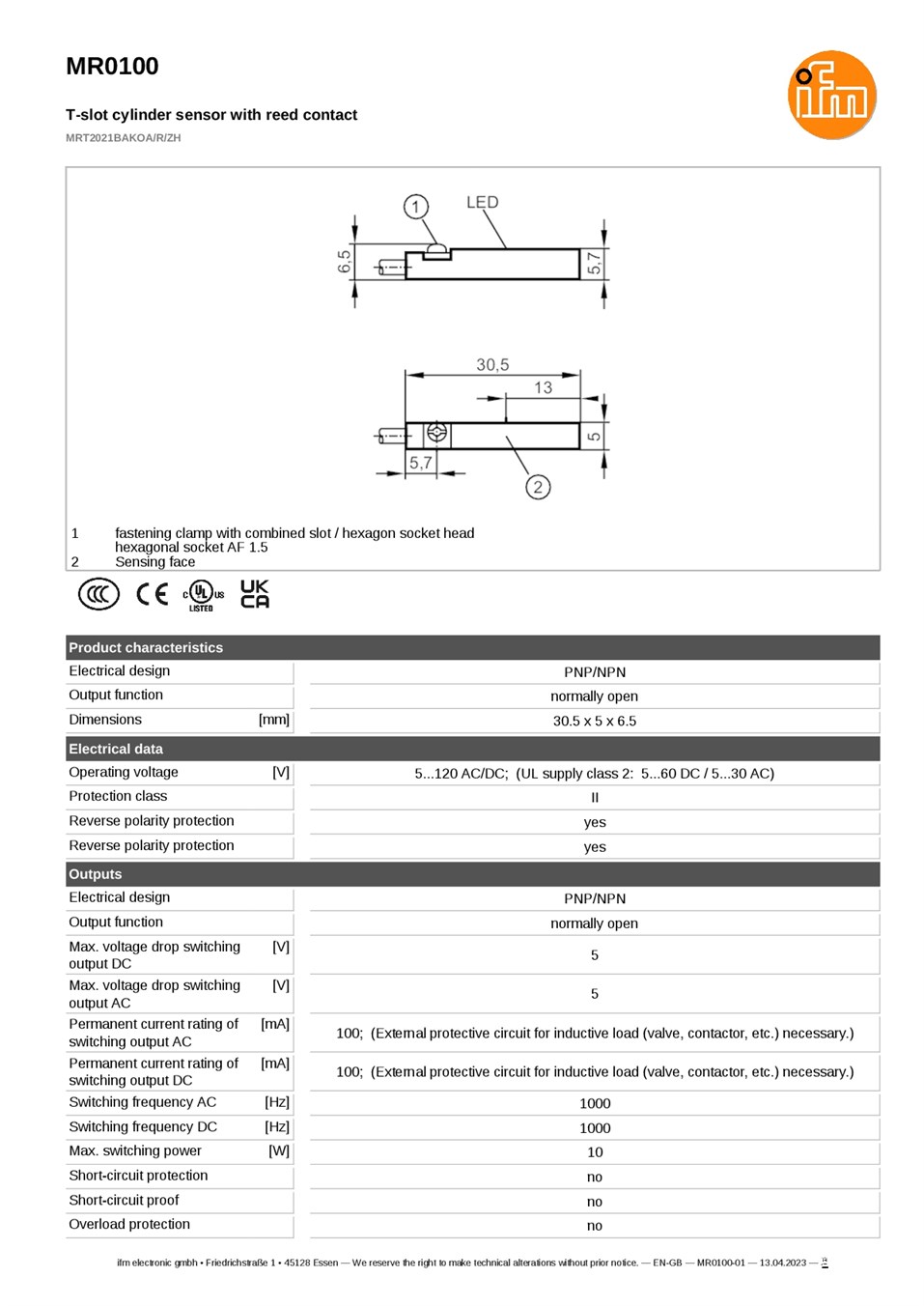

MR0100 \ Cylinder sensors \ PNP/NPN \ NO \ 30.5 x 5 x 6.5 mm\Cable PUR 2 m

รายละเอียดสินค้า ifm MR0100 Cylinder Sensor

ifm MR0100 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแบบแม่เหล็กชนิด Reed Contact สำหรับกระบอกลมนิวแมติกส์แบบ T-slot รองรับแรงดันไฟฟ้า AC/DC พร้อมเอาต์พุต Normally Open (NO) สามารถตรวจจับตำแหน่งลูกสูบโดยไม่ต้องสัมผัสโดยตรง เหมาะสำหรับระบบควบคุมเครื่องจักรและระบบอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์แม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบ T-slot
• รองรับแรงดันไฟฟ้า 5–120 V AC/DC
• เอาต์พุต PNP/NPN แบบ Normally Open (NO)
• ตรวจจับตำแหน่งลูกสูบด้วยสนามแม่เหล็ก
• ติดตั้งจากด้านบนของร่อง T-slot ได้สะดวก
• มีระบบยึดล็อกในตัวสำหรับปรับตำแหน่งเซนเซอร์
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตชิ่ง
• สาย PUR ยาว 2 เมตร
• มาตรฐานป้องกัน IP65 และ IP67

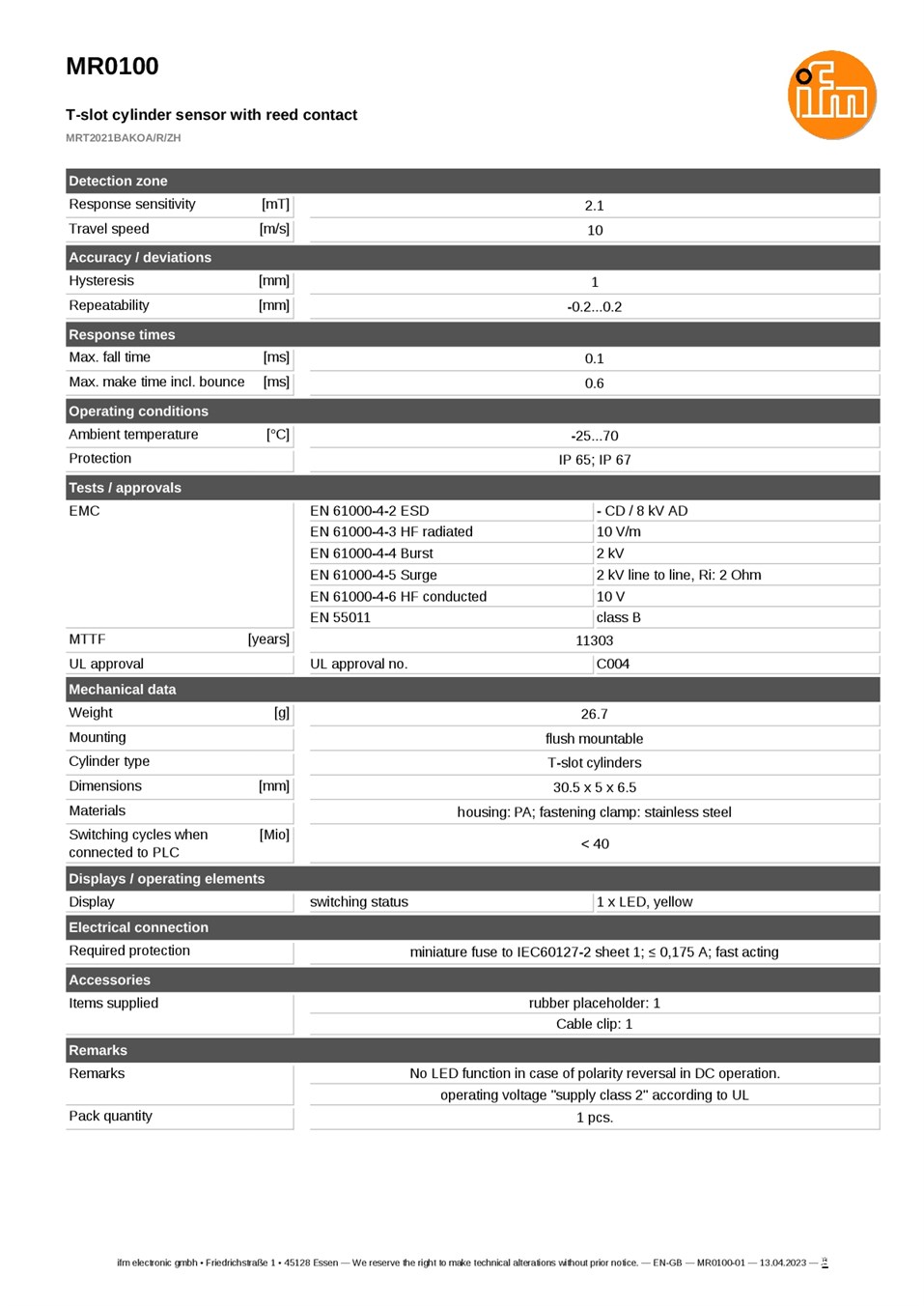

ข้อมูลทางเทคนิค

• รุ่น: MR0100
• รหัสผู้ผลิต: MRT2021BAKOA/R/ZH
• ประเภท: T-slot Cylinder Sensor
• หลักการตรวจจับ: Magnetic Reed Contact
• รูปแบบทางไฟฟ้า: AC/DC, PNP/NPN
• แรงดันไฟฟ้า: 5–120 V AC/DC
• เงื่อนไข UL Class 2: 5–60 V DC / 5–30 V AC
• เอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA AC/DC
• กำลังสวิตชิ่งสูงสุด: 10 W
• ความถี่สวิตชิ่ง: 1,000 Hz
• ความไวต่อสนามแม่เหล็ก: 2.1 mT
• ความเร็วลูกสูบที่รองรับ: 10 m/s
• Hysteresis: 1 มม.
• Repeatability: ±0.2 มม.
• ขนาด: 30.5 x 5 x 6.5 มม.
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ระดับการป้องกัน: IP65 / IP67
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุตัวยึด: Stainless Steel
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร ขนาด 2 x 0.14 มม.²

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบในกระบอกลมนิวแมติกส์
• ระบบควบคุมการเคลื่อนที่ของกระบอกสูบ
• เครื่องจักรและสายการผลิตอัตโนมัติ
• ระบบตรวจสอบตำแหน่งร่วมกับ PLC

ข้อควรทราบ

เซนเซอร์รุ่นนี้ไม่มีระบบป้องกันการลัดวงจรและโหลดเกินในตัว ควรติดตั้งฟิวส์ Fast Acting ขนาดไม่เกิน 0.175 A ตามข้อกำหนดของผู้ผลิต และใช้วงจรป้องกันภายนอกเมื่อต่อกับโหลดเหนี่ยวนำ เช่น โซลินอยด์วาล์วหรือคอนแทคเตอร์ พร้อมตรวจสอบรูปแบบร่อง T-slot และการต่อสายก่อนติดตั้ง
