MK5330 \ Cylinder sensors \ PNP \ NO \ 17.5 x 2.8 x 7.7 mm\Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MK5330 C-slot Cylinder Sensor

ifm MK5330 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี AMR (Anisotropic Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาดกะทัดรัด ออกแบบสำหรับติดตั้งกับกระบอกลมร่อง C-slot โดยเฉพาะกระบอกลมระยะชักสั้น พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง C-slot
• ใช้เทคโนโลยี AMR สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบ
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความถี่การสวิตช์สูง 5,000 Hz
• ตัวเรือนขนาดเล็ก 17.5 x 2.8 x 7.7 มม.
• เหมาะสำหรับการตรวจจับตำแหน่งกระบอกลมระยะชักสั้น
• ตรวจจับตำแหน่งโดยไม่ต้องสัมผัสลูกสูบโดยตรง
• รองรับแรงดันไฟเลี้ยง 10–30 V DC
• กระแสโหลดสูงสุด 100 mA
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ Snap-fit

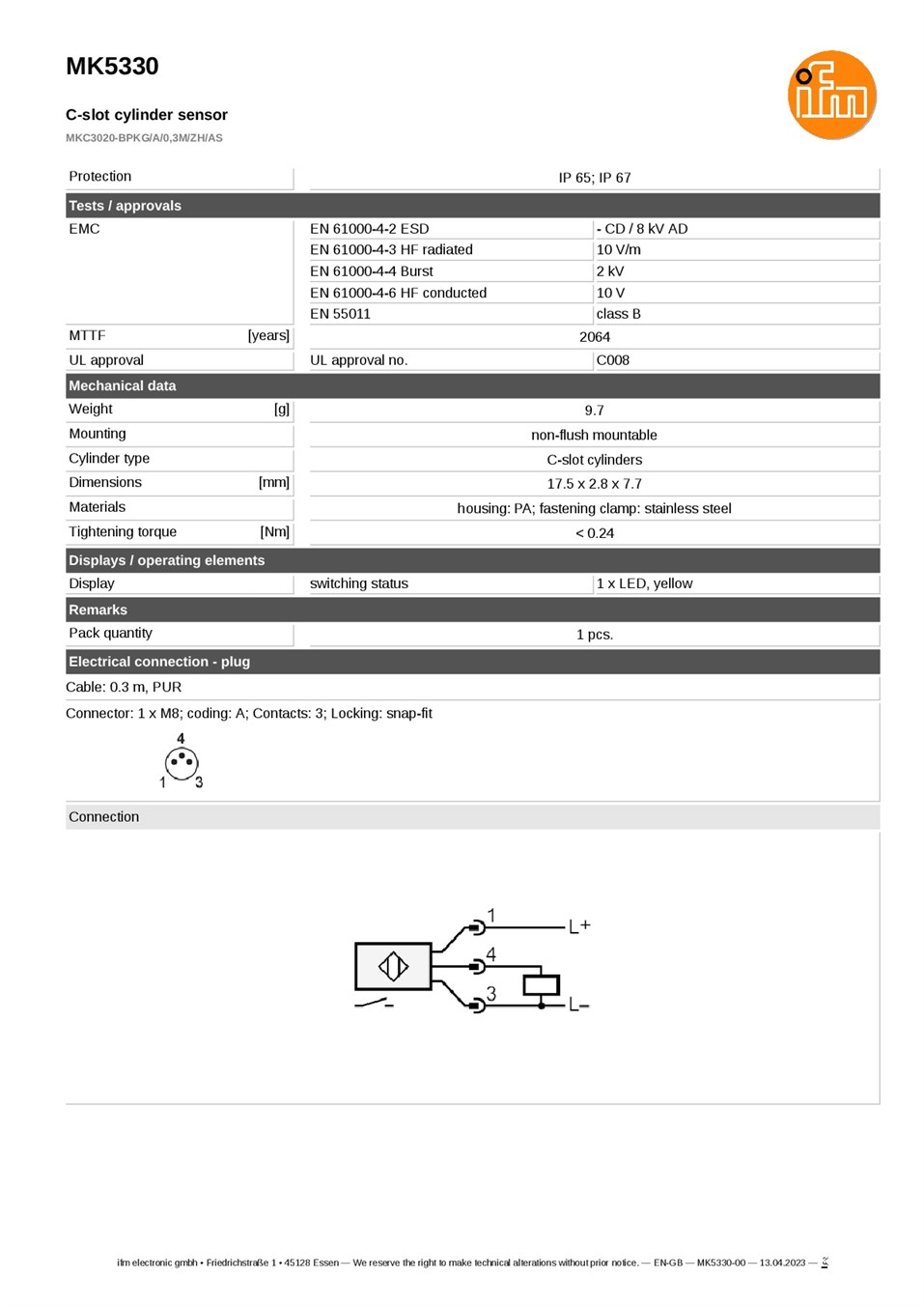

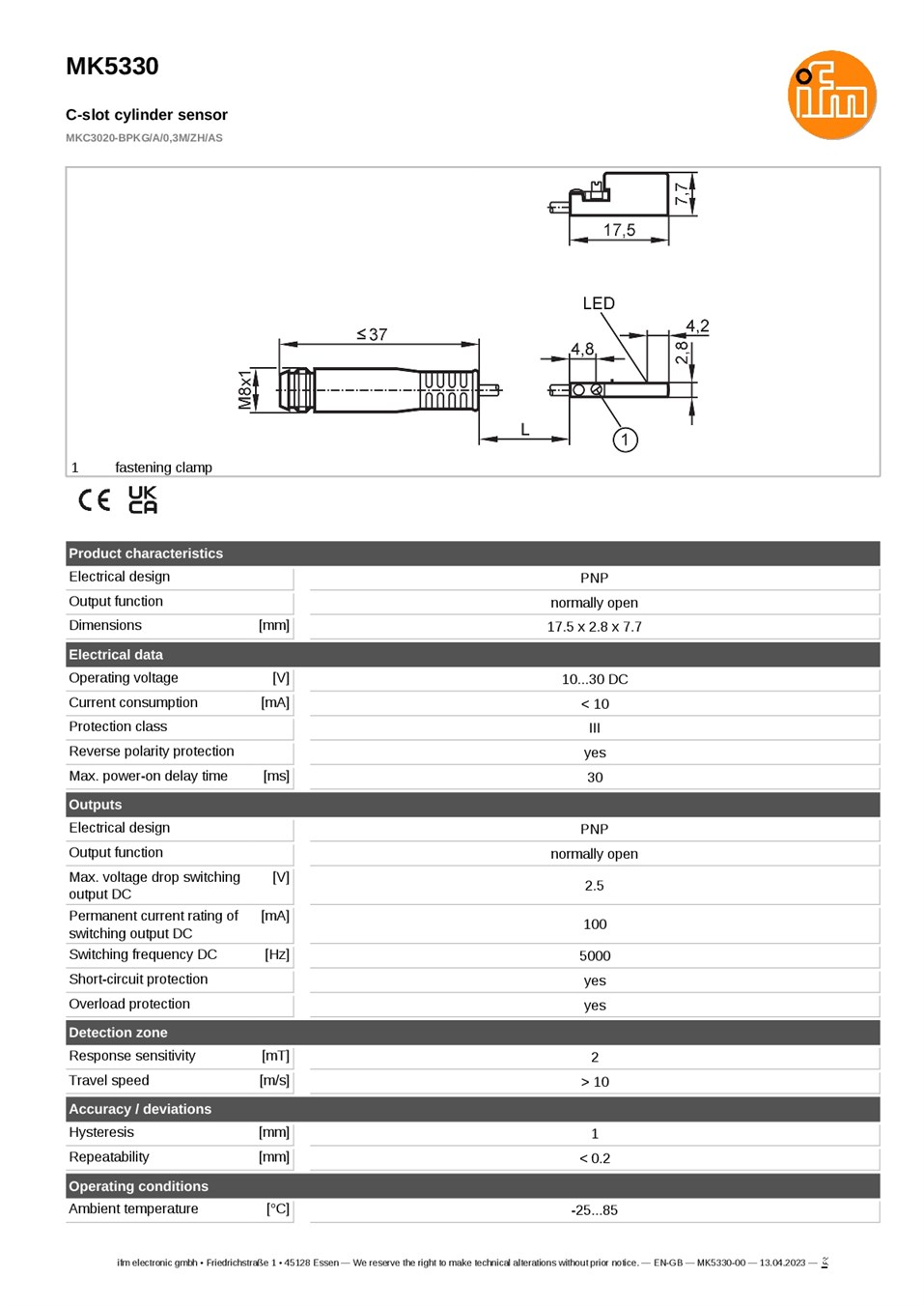

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5330
• รหัสผลิตภัณฑ์: MKC3020-BPKG/A/0,3M/ZH/AS
• ประเภท: C-slot Cylinder Sensor
• หลักการตรวจจับ: AMR (Anisotropic Magnetoresistive)
• แรงดันไฟฟ้า: 10–30 V DC
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบวงจร: DC 3-wire
• กระแสโหลดสูงสุด: 100 mA
• ความถี่การสวิตช์: 5,000 Hz
• ขนาดตัวเรือน: 17.5 x 2.8 x 7.7 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• รูปแบบติดตั้ง: C-slot
• ความยาวสาย: 0.3 เมตร
• วัสดุสาย: PUR
• คอนเนคเตอร์: M8 แบบ Snap-fit
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ประยุกต์ใช้กับกระบอกลมระยะชักสั้นในเครื่องจักรอัตโนมัติ
• เชื่อมต่อกับ PLC ที่รองรับสัญญาณ PNP
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการประกอบอัตโนมัติ

ข้อควรทราบ

MK5330 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ Snap-fit ควรตรวจสอบขนาดร่อง C-slot ชนิดหัวต่อ และความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง หากต้องเดินสายไกลกว่าระยะ 0.3 เมตร ควรเลือกสายต่อ M8 ที่เหมาะสมกับระบบ
