MK502A \ Cylinder sensors \ NAMUR \ NO \ 25.3 x 5 x 6.5 mm\Cable PVC 6 m

รายละเอียดสินค้า ifm MK502A T-slot Cylinder Sensor NAMUR ATEX

ifm MK502A เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (T-slot Cylinder Sensor) ใช้เทคโนโลยี AMR (Anisotropic Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่สัมผัสวัตถุ มีเอาต์พุต NAMUR แบบ Normally Open (NO) ใช้แรงดันไฟฟ้าพิกัด 8.2 V DC ออกแบบสำหรับติดตั้งในร่อง T-slot และรองรับการใช้งานในพื้นที่อันตรายตามการรับรอง ATEX/IECEx Category 1G/1D เมื่อเชื่อมต่อกับวงจร Intrinsically Safe ที่ได้รับการรับรอง พร้อมสาย PVC ยาว 6 เมตร เหมาะสำหรับระบบนิวแมติกส์ในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง T-slot
• ใช้เทคโนโลยี AMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสวัตถุ
• เอาต์พุต NAMUR แบบ Normally Open (NO)
• แรงดันไฟฟ้าพิกัด 8.2 V DC
• รองรับการใช้งานในพื้นที่อันตรายตาม ATEX Category 1G/1D
• รองรับการเชื่อมต่อกับ Switching Amplifier ที่มีวงจร Intrinsically Safe
• ความไวต่อสนามแม่เหล็ก 2 mT
• ความถี่การสวิตช์ 2,000 Hz
• รองรับความเร็วลูกสูบมากกว่า 10 m/s
• ติดตั้งในร่อง T-slot แบบ Flush Mountable
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยสาย PVC ยาว 6 เมตร

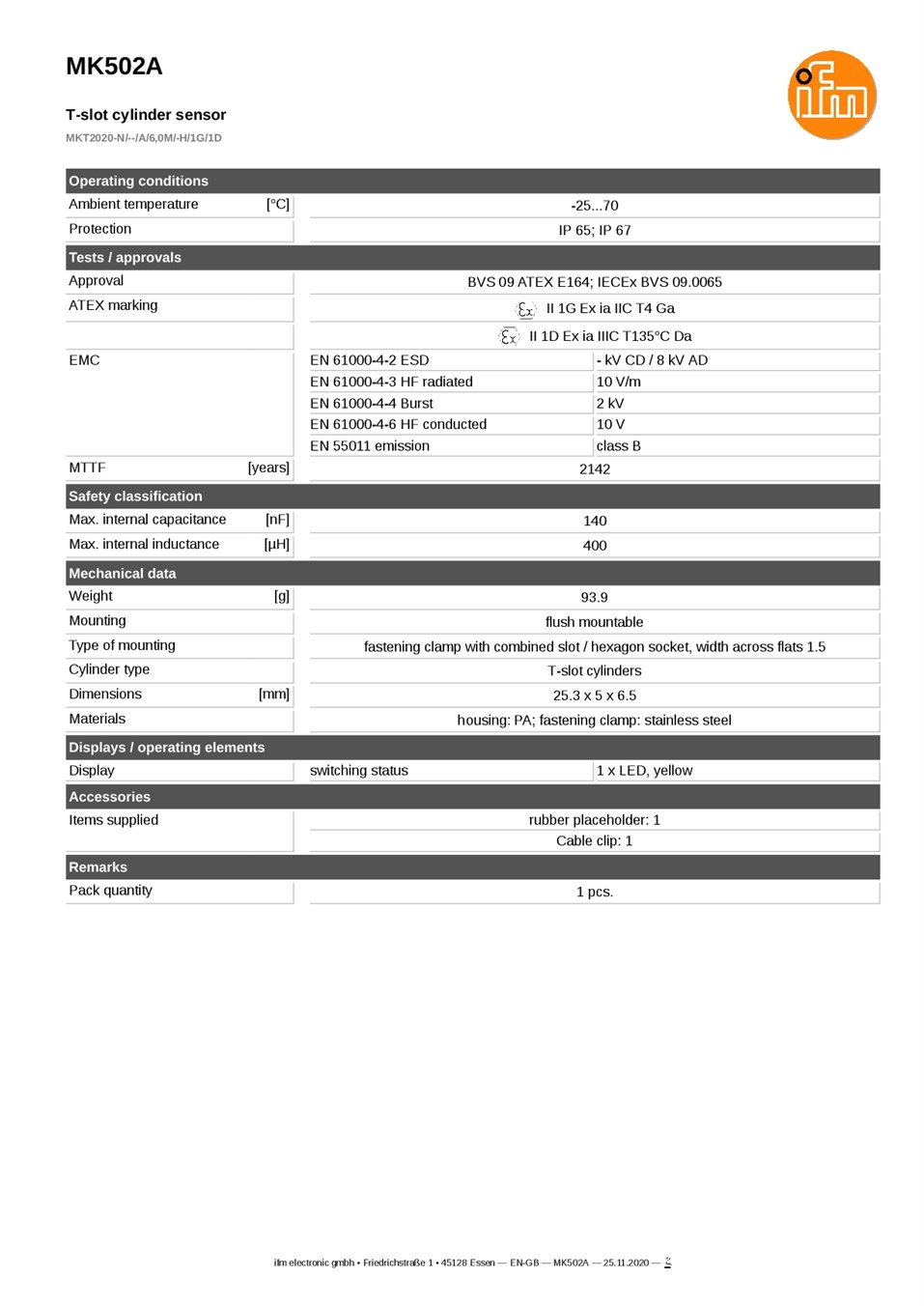

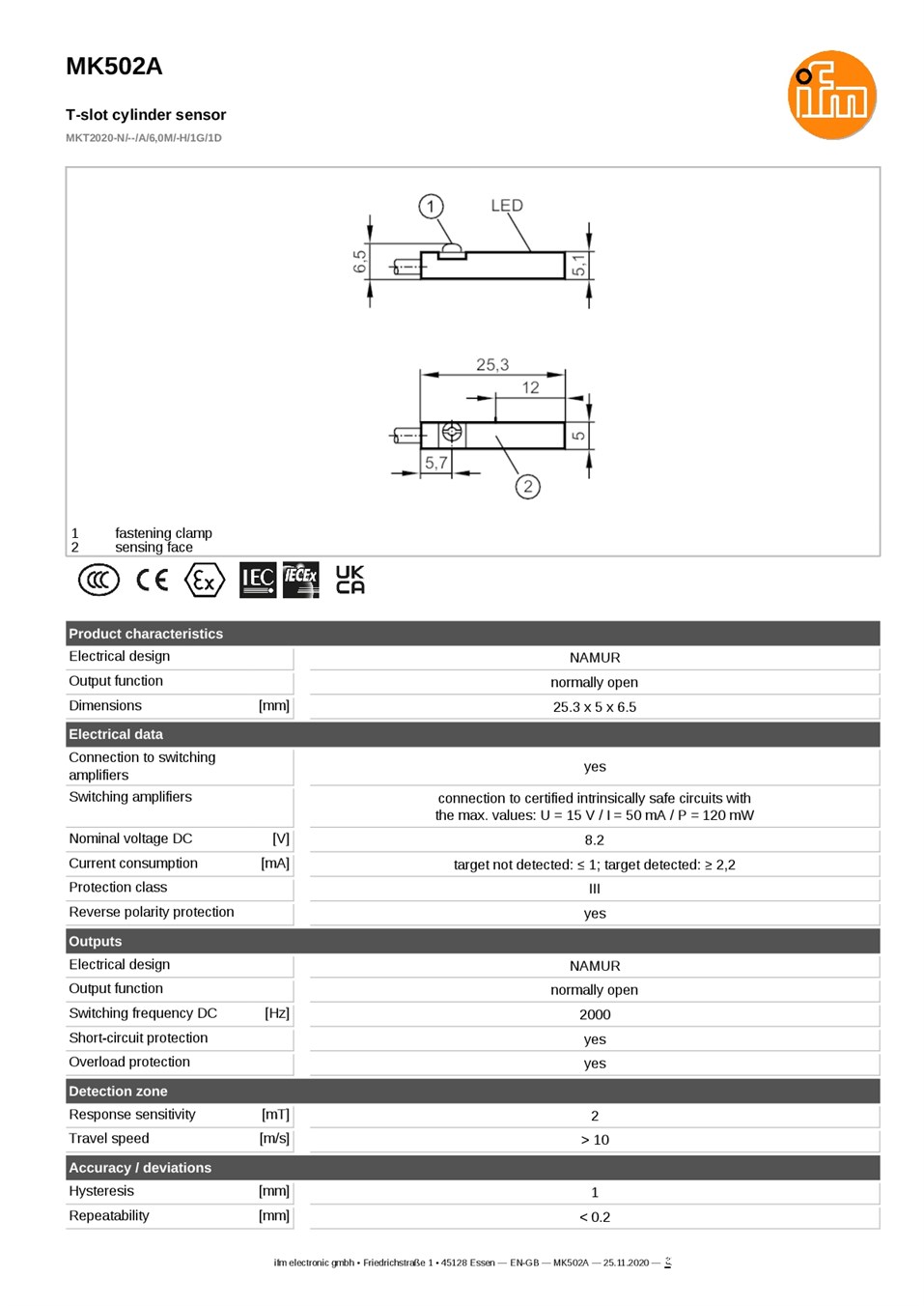

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK502A
• รหัสผลิตภัณฑ์: MKT2020-N/--/A/6,0M/-H/1G/1D
• ประเภท: T-slot Cylinder Sensor
• หลักการตรวจจับ: AMR (Anisotropic Magnetoresistive)
• รูปแบบเอาต์พุต: NAMUR
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• แรงดันไฟฟ้าพิกัด: 8.2 V DC
• กระแสเมื่อไม่ตรวจจับเป้าหมาย: ไม่เกิน 1 mA
• กระแสเมื่อตรวจจับเป้าหมาย: ตั้งแต่ 2.2 mA
• ความถี่การสวิตช์: 2,000 Hz
• ความไวต่อสนามแม่เหล็ก: 2 mT
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 25.3 x 5 x 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: T-slot / Flush Mountable
• การเชื่อมต่อ: สาย PVC ยาว 6 เมตร แบบ 2 สาย (2 x 0.14 mm²)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิแวดล้อม: -25 ถึง 70°C
• การรับรอง: ATEX / IECEx
• ATEX Gas: II 1G Ex ia IIC T4 Ga
• ATEX Dust: II 1D Ex ia IIIC T135°C Da
• เลขที่การรับรอง: BVS 09 ATEX E164 / IECEx BVS 09.0065
• ค่าแรงดันวงจร Intrinsically Safe สูงสุด: 15 V
• ค่ากระแสวงจร Intrinsically Safe สูงสุด: 50 mA
• ค่ากำลังวงจร Intrinsically Safe สูงสุด: 120 mW
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง T-slot และลูกสูบแม่เหล็ก
• ประยุกต์ใช้ในพื้นที่อันตรายตามการรับรอง ATEX/IECEx และเงื่อนไขการติดตั้ง
• ใช้งานร่วมกับ NAMUR Switching Amplifier ที่รองรับวงจร Intrinsically Safe

ข้อควรทราบ

MK502A เป็นเซนเซอร์ NAMUR แบบ 2 สาย ไม่ใช่เซนเซอร์ PNP/NPN ทั่วไป จึงไม่ควรต่อเข้ากับแหล่งจ่ายไฟ 24 V DC หรืออินพุต PLC แบบทั่วไปโดยตรง ต้องใช้ร่วมกับ Switching Amplifier หรือวงจร Intrinsically Safe ที่ได้รับการรับรองและมีค่าพิกัดสอดคล้องกับข้อกำหนดของผู้ผลิต ก่อนติดตั้งในพื้นที่อันตรายต้องตรวจสอบการแบ่งประเภท Zone อุณหภูมิ สภาพการติดตั้ง และเอกสารรับรอง ATEX/IECEx ให้ครบถ้วน
