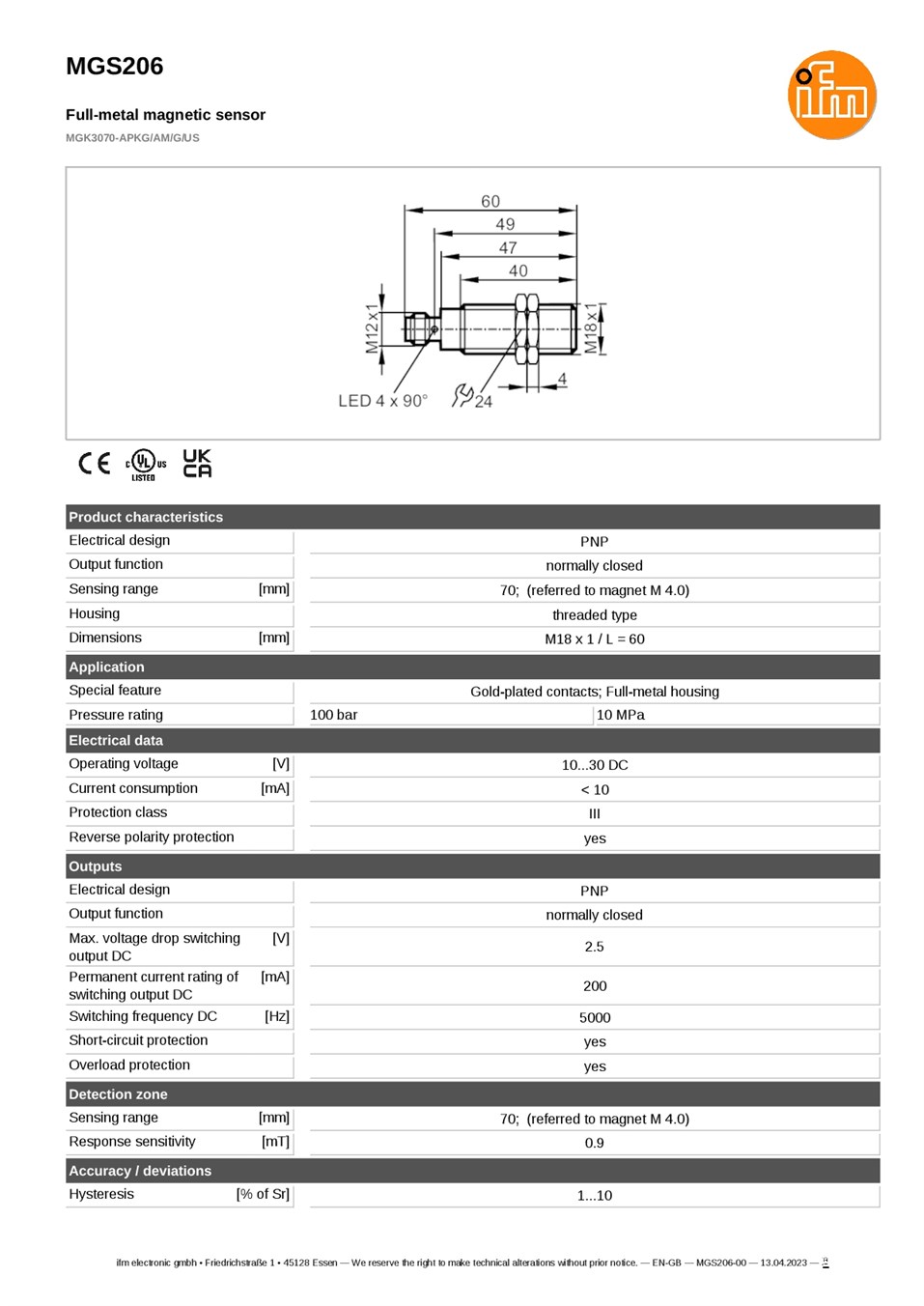

MGS206 \ Magnetic sensors \ Range 70 \ PNP \ NC \ M18 \ Connector M12

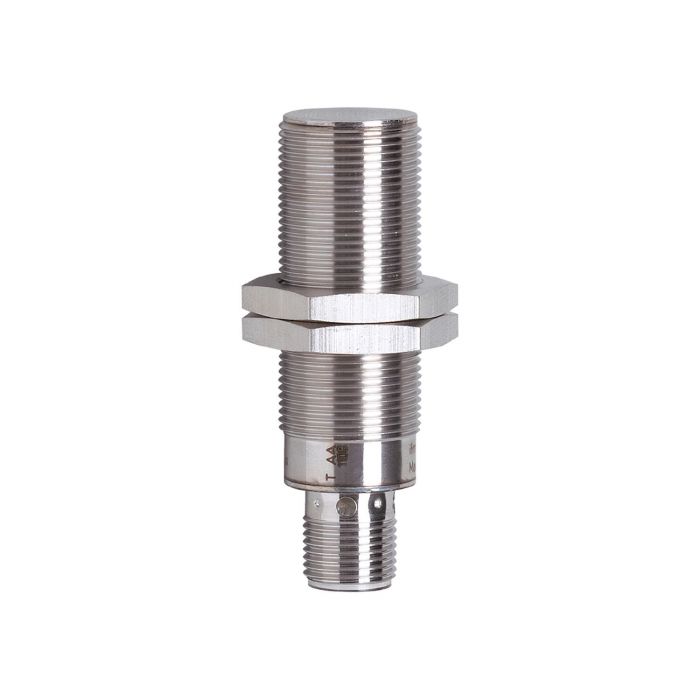

รายละเอียดสินค้า ifm MGS206 Magnetic Sensor

ifm MGS206 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็ก (Full-metal Magnetic Sensor) แบบตัวเรือนทรงกระบอกเกลียว M18 x 1 ผลิตจากสเตนเลส 316L ใช้ตรวจจับตำแหน่งวัตถุที่ติดตั้งแม่เหล็กโดยไม่ต้องสัมผัสโดยตรง มีระยะตรวจจับ 70 มม. เมื่อใช้กับแม่เหล็กอ้างอิง M 4.0 พร้อมเอาต์พุต PNP Normally Closed (NC) เหมาะสำหรับระบบตรวจจับตำแหน่งและงานควบคุมอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับสนามแม่เหล็กแบบไม่สัมผัส
• เอาต์พุต PNP แบบ Normally Closed (NC)
• ระยะตรวจจับ 70 มม. เมื่อใช้แม่เหล็กอ้างอิง M 4.0
• ความไวต่อสนามแม่เหล็ก 0.9 mT
• รองรับแรงดันไฟฟ้า 10–30 V DC
• ตัวเรือนสเตนเลส 316L แบบ Full-metal เกลียว M18 x 1
• รองรับแรงดันสูงสุด 100 bar
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับ
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตชิ่ง
• ขั้วต่อ M12 แบบ A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: MGS206
• รหัสผู้ผลิต: MGK3070-APKG/AM/G/US
• ประเภท: Full-metal Magnetic Sensor
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 60 มม.
• เอาต์พุต: PNP Normally Closed (NC)
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• กระแสโหลดสูงสุด: 200 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่สวิตชิ่ง: 5,000 Hz
• ระยะตรวจจับ: 70 มม. อ้างอิงแม่เหล็ก M 4.0
• ความไวต่อสนามแม่เหล็ก: 0.9 mT
• Hysteresis: 1–10% ของระยะตรวจจับ
• แรงดันที่รองรับ: 100 bar (10 MPa)

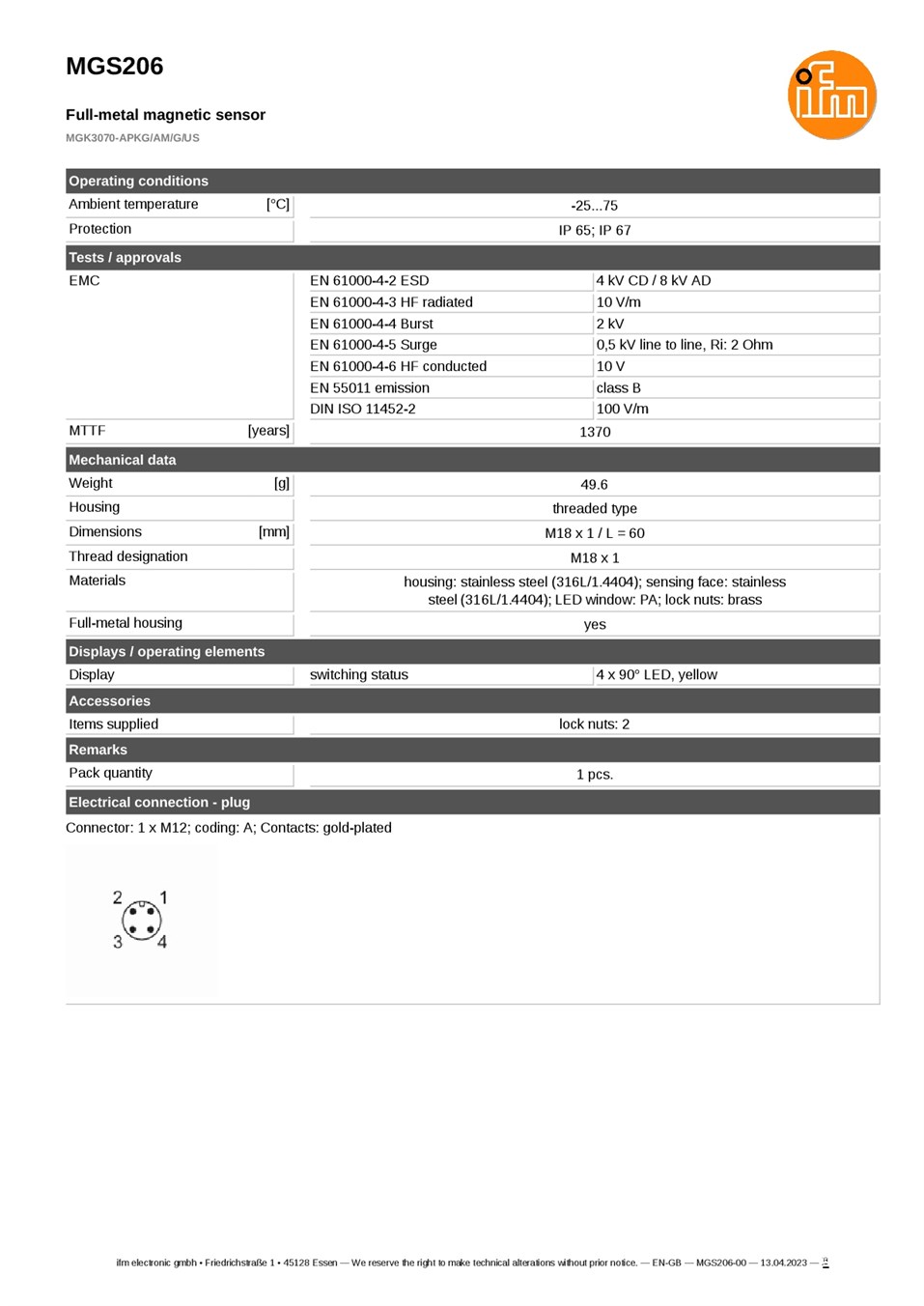

• อุณหภูมิใช้งาน: -25 ถึง +75 °C
• ระดับการป้องกัน: IP65 / IP67
• ระดับการป้องกันทางไฟฟ้า: Class III
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: Stainless Steel 316L (1.4404)
• วัสดุหน้าต่าง LED: Polyamide (PA)
• วัสดุนอตยึด: Brass
• น้ำหนัก: 49.6 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือน
• การเชื่อมต่อ: M12 Connector แบบ A-coded หน้าสัมผัสเคลือบทอง

การใช้งาน

• ตรวจจับตำแหน่งวัตถุที่ติดตั้งแม่เหล็ก
• ตรวจสอบตำแหน่งชิ้นส่วนเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับตำแหน่งในสายการผลิตอัตโนมัติ
• ระบบควบคุมการเคลื่อนที่ร่วมกับ PLC
• งานตรวจจับตำแหน่งที่ต้องการเซนเซอร์ตัวเรือนโลหะทนทาน

ข้อควรทราบ

ระยะตรวจจับ 70 มม. เป็นค่าที่อ้างอิงจากแม่เหล็ก M 4.0 ระยะตรวจจับจริงอาจแตกต่างตามชนิด ความแรง และตำแหน่งติดตั้งของแม่เหล็ก ควรตรวจสอบความเข้ากันได้ของเอาต์พุต PNP Normally Closed (NC) กับระบบควบคุมก่อนใช้งาน

แม้ตัวเซนเซอร์รองรับแรงดันสูงสุด 100 bar แต่ควรตรวจสอบรูปแบบการติดตั้งและข้อกำหนดของระบบก่อนใช้งานในสภาวะที่มีแรงดันสูง
