M9H206 \ Magnetic sensors \ Range 1.8 \ PNP \ NO \ M14 \ Connector M12

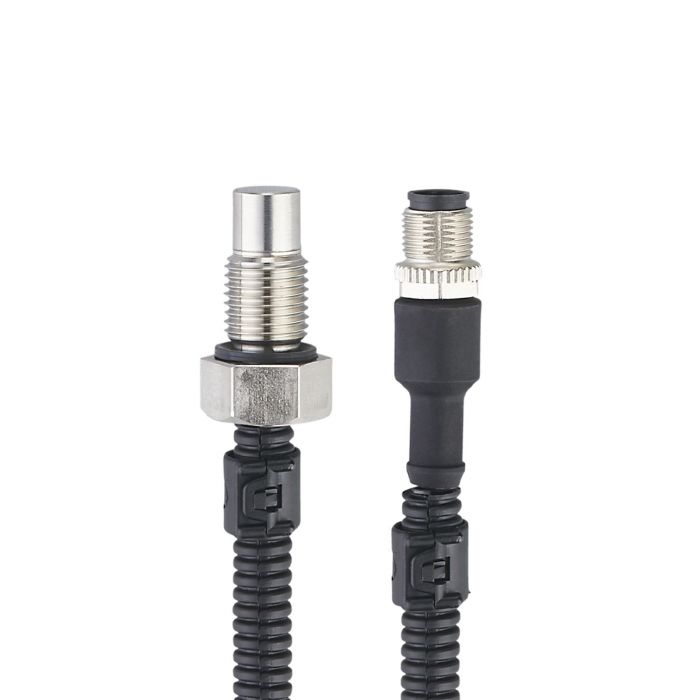

รายละเอียดสินค้า ifm M9H206 Hydraulic Cylinder Position Sensor

ifm M9H206 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Pressure-resistant Cylinder Sensor) ใช้ตรวจจับโลหะกลุ่มเหล็กโดยไม่สัมผัสวัตถุ มีระยะตรวจจับ 1.8 มม. พร้อมเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนสเตนเลส 316L แบบเกลียว M14 x 1.5 รองรับแรงดันใช้งาน 500 bar เชื่อมต่อด้วยสาย PUR ยาว 0.5 เมตร พร้อมคอนเนคเตอร์ M12 เหมาะสำหรับระบบไฮดรอลิกแรงดันสูงในงานอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับตำแหน่งโลหะกลุ่มเหล็กภายในกระบอกไฮดรอลิก
• ระยะตรวจจับ 1.8 มม. และระยะทำงาน 0–1.46 มม.
• เอาต์พุต PNP แบบ Normally Open (NO)
• ตัวเรือนและหน้าตรวจจับผลิตจาก Stainless Steel 316L
• รองรับแรงดันใช้งาน 500 bar
• ทนแรงดันสูงสุดชั่วขณะ 1,000 bar
• รองรับการใช้งานมากกว่า 10 ล้านรอบแรงดัน
• ติดตั้งแบบ Flush Mountable ได้
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.5 เมตร พร้อมคอนเนคเตอร์ M12

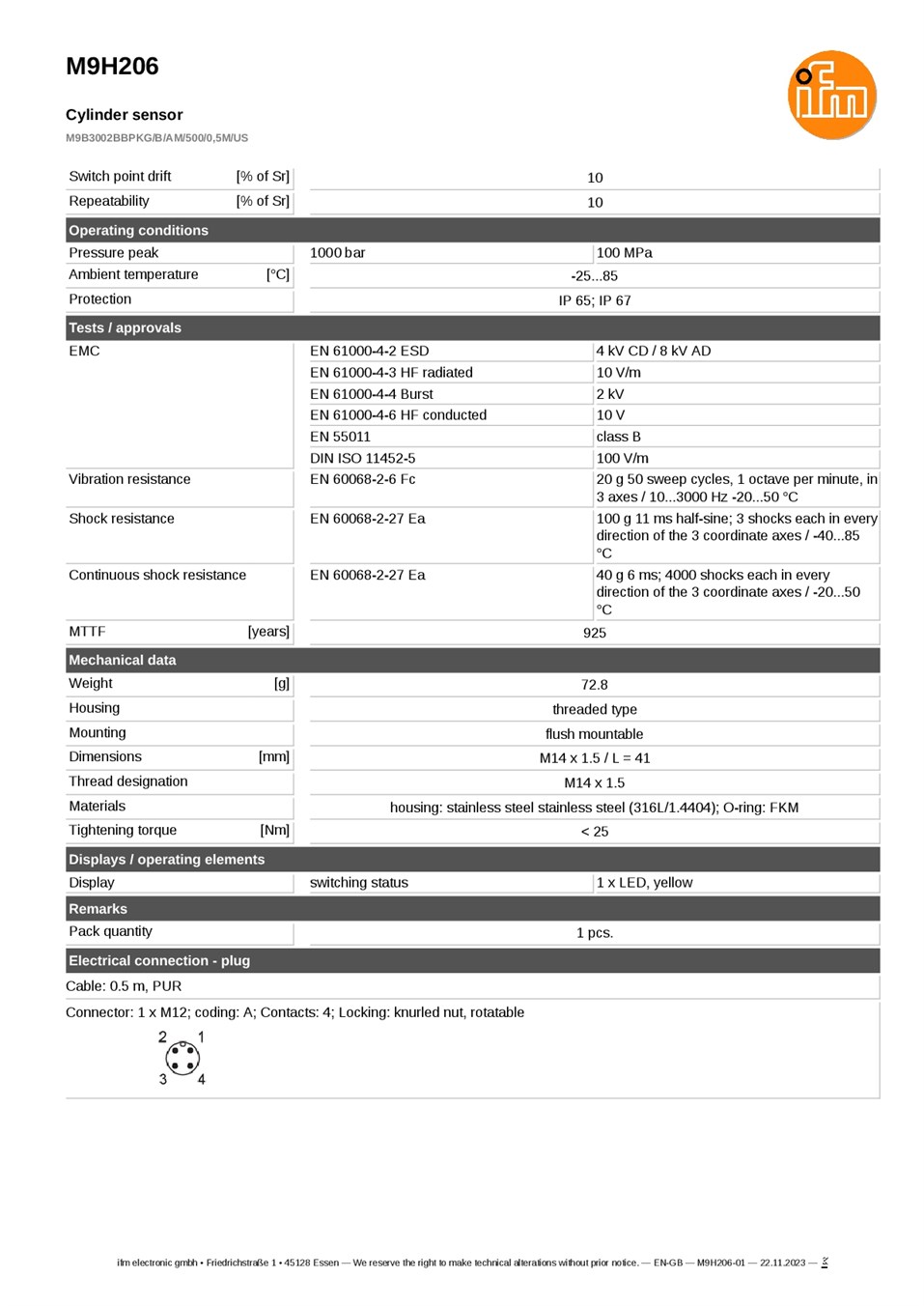

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: M9H206
• รหัส: M9B3002BBPKG/B/AM/500/0.5M/US
• ประเภท: Pressure-resistant Cylinder Sensor
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
• ระยะตรวจจับ: 1.8 มม.
• ระยะทำงาน: 0–1.46 มม.
• แรงดันไฟฟ้า: 10–36 V DC
• เอาต์พุต: PNP / Normally Open (NO)
• กระแสโหลดสูงสุด: 200 mA
• ความถี่การสวิตช์: 1,000 Hz

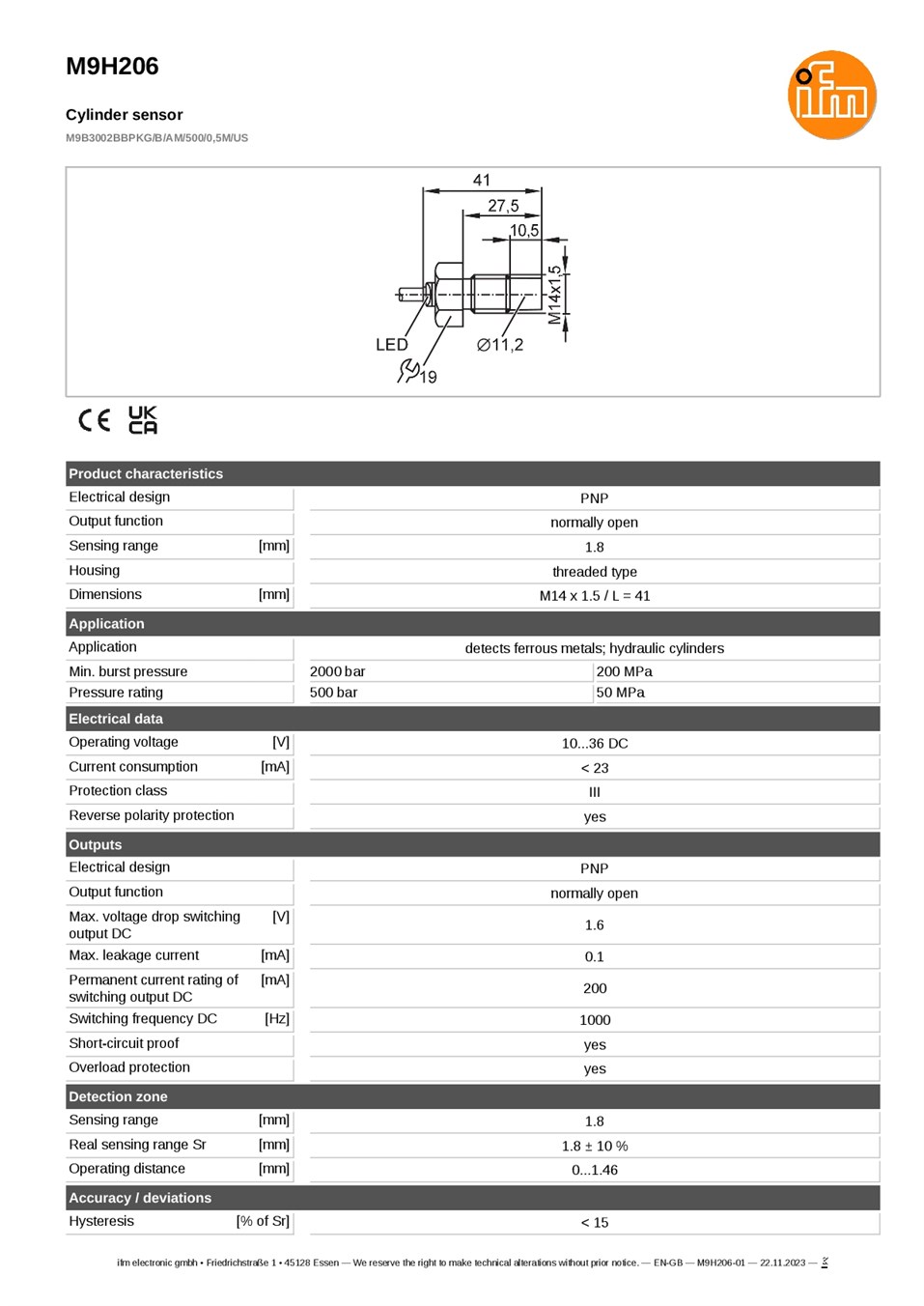

• ขนาดตัวเรือน: M14 x 1.5 / ยาว 41 มม.
• วัสดุตัวเรือน: Stainless Steel 316L
• วัสดุซีล: FKM
• การเชื่อมต่อ: สาย PUR ยาว 0.5 เมตร พร้อม M12 Connector, 4 Pins, A-coded
• รูปแบบติดตั้ง: Flush Mountable
• แรงบิดขันติดตั้ง: น้อยกว่า 25 Nm
• แรงดันใช้งาน: 500 bar
• แรงดันสูงสุดชั่วขณะ: 1,000 bar
• แรงดันแตกขั้นต่ำ: 2,000 bar
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกไฮดรอลิก
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบไฮดรอลิก
• ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติที่รองรับ PNP
• เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้แรงดันสูง

ข้อควรทราบ

M9H206 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็ก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) และสาย PUR ยาว 0.5 เมตร พร้อมคอนเนคเตอร์ M12 ที่ปลายสาย ตัวเรือนใช้เกลียว M14 x 1.5 ควรตรวจสอบขนาดรูติดตั้งและการเชื่อมต่อไฟฟ้าก่อนใช้งาน โดยแรงดันใช้งานปกติอยู่ที่ 500 bar ไม่ควรใช้ค่าแรงดันแตกขั้นต่ำ 2,000 bar เป็นแรงดันใช้งานต่อเนื่อง
