M9H201 \ Magnetic sensors \ Range 2 \ PNP \ NO \ M14 \ Cable PUR 2 m

รายละเอียดสินค้า ifm M9H201 Hydraulic Cylinder Position Sensor

ifm M9H201 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Cylinder Sensor) ใช้ตรวจจับโลหะกลุ่มเหล็กโดยไม่ต้องสัมผัสวัตถุ มีระยะตรวจจับ 2 มม. พร้อมเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือน Full-Metal ผลิตจากสเตนเลส 316L รองรับแรงดันใช้งาน 500 bar และเชื่อมต่อด้วยสาย PUR ยาว 2 เมตร เหมาะสำหรับระบบไฮดรอลิกแรงดันสูงในงานอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับตำแหน่งโลหะกลุ่มเหล็กภายในกระบอกไฮดรอลิก
• ระยะตรวจจับ 2 มม. และระยะทำงาน 0–1.62 มม.
• เอาต์พุต PNP แบบ Normally Open (NO)
• ตัวเรือน Full-Metal ผลิตจาก Stainless Steel 316L
• รองรับแรงดันใช้งาน 500 bar
• ทนแรงดันสูงสุดชั่วขณะ 1,000 bar
• ติดตั้งแบบ Flush Mountable ได้
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยสาย PUR ยาว 2 เมตร

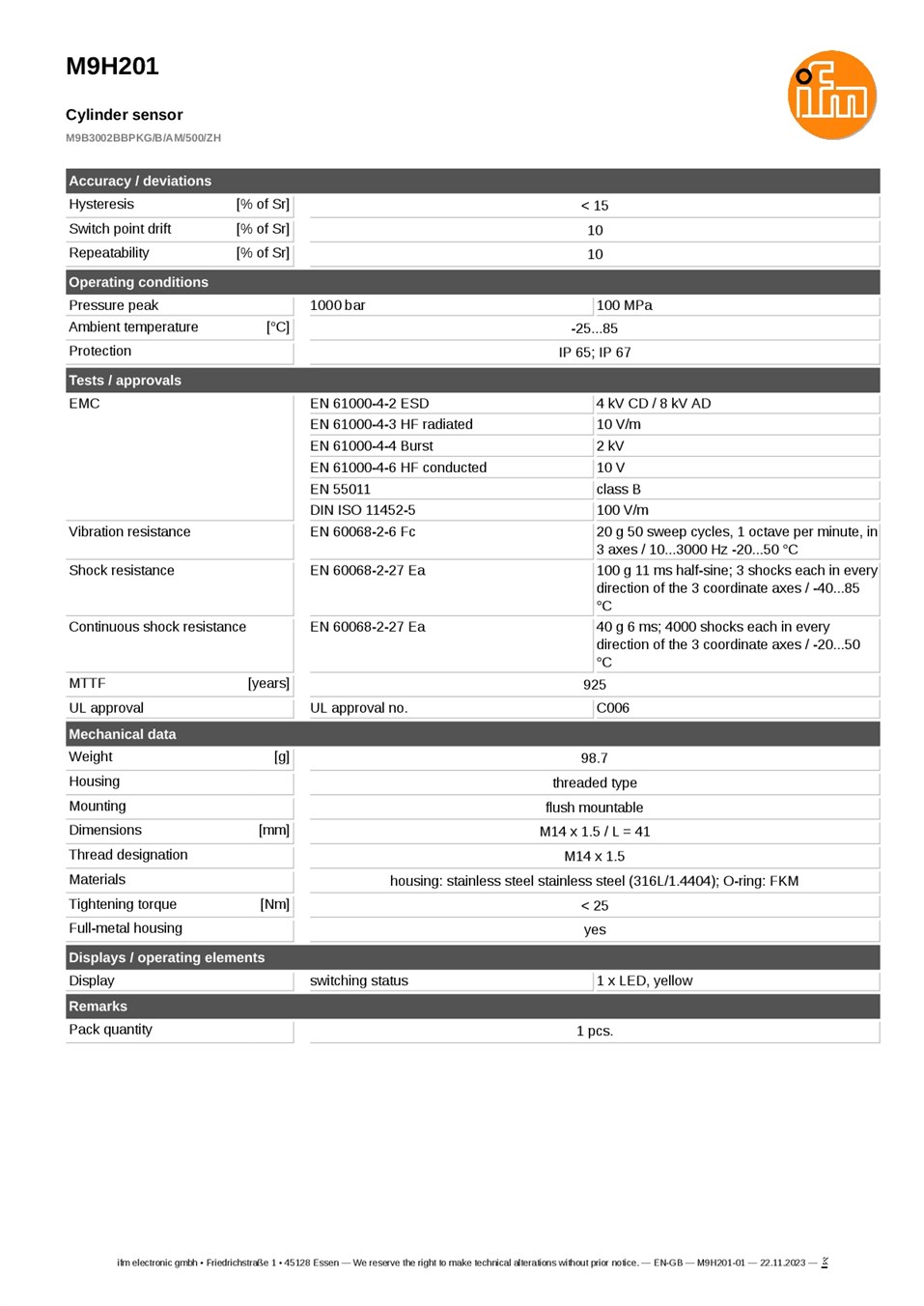

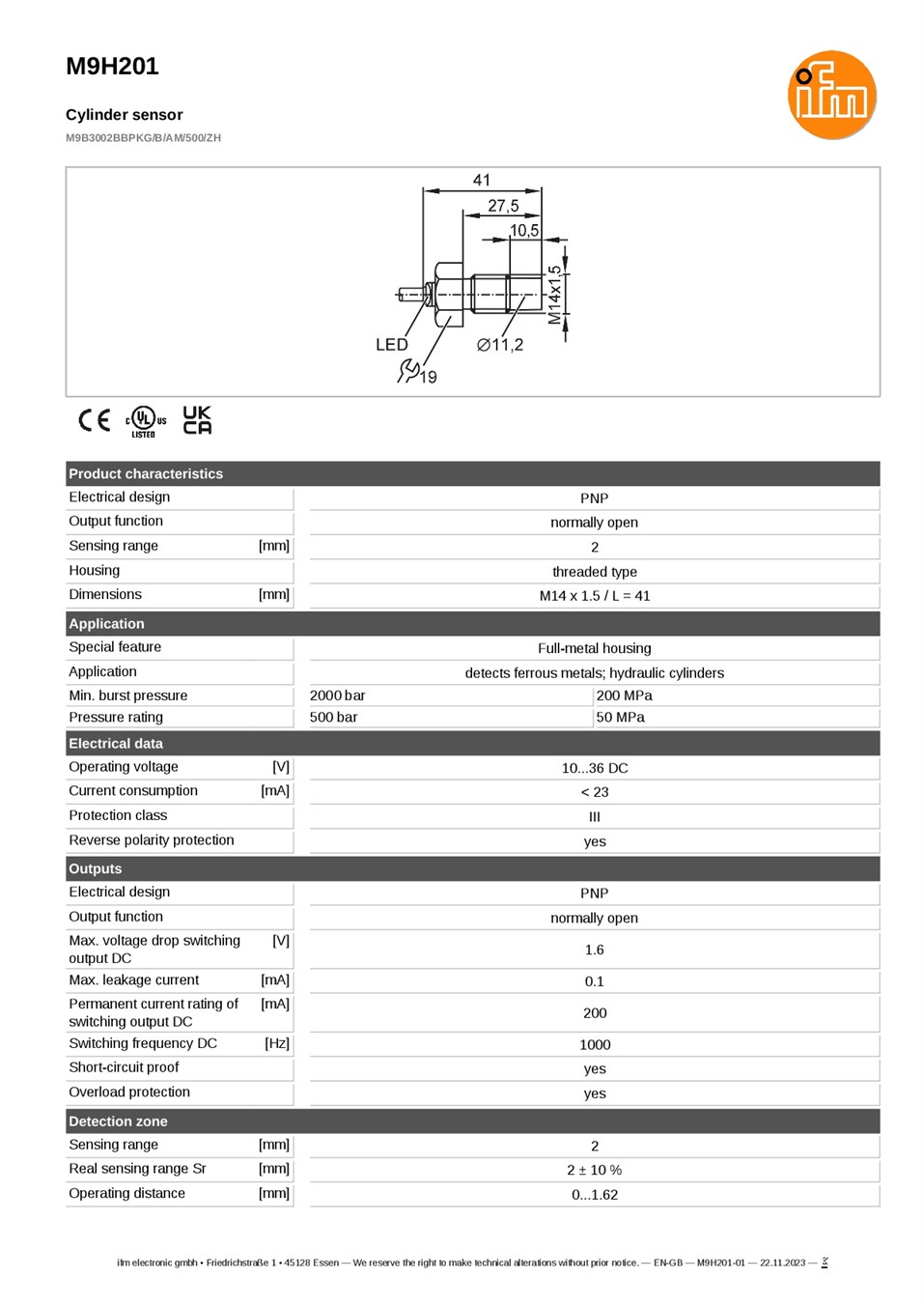

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: M9H201
• รหัส: M9B3002BBPKG/B/AM/500/ZH
• ประเภท: Cylinder Sensor / Pressure-resistant Position Sensor
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
• ระยะตรวจจับ: 2 มม.
• ระยะทำงาน: 0–1.62 มม.
• แรงดันไฟฟ้า: 10–36 V DC
• เอาต์พุต: PNP / Normally Open (NO)
• กระแสโหลดสูงสุด: 200 mA
• ความถี่การสวิตช์: 1,000 Hz
• ขนาดตัวเรือน: M14 x 1.5 / ยาว 41 มม.
• วัสดุตัวเรือน: Stainless Steel 316L
• วัสดุซีล: FKM
• การเชื่อมต่อ: สาย PUR ยาว 2 เมตร แบบ 3 สาย
• รูปแบบติดตั้ง: Flush Mountable
• แรงดันใช้งาน: 500 bar
• แรงดันสูงสุดชั่วขณะ: 1,000 bar
• แรงดันแตกขั้นต่ำ: 2,000 bar
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกไฮดรอลิก
• ตรวจสอบการเคลื่อนที่ของชิ้นส่วนโลหะในระบบไฮดรอลิก
• ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติ
• เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้แรงดันสูง

ข้อควรทราบ

M9H201 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็กสำหรับกระบอกไฮดรอลิก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) และสาย PUR ยาว 2 เมตร ไม่ใช่คอนเนคเตอร์ M12 ตัวเรือนมีเกลียว M14 x 1.5 ควรตรวจสอบขนาดรูติดตั้งและการเดินสายก่อนใช้งาน โดยแรงดันใช้งานปกติอยู่ที่ 500 bar ไม่ควรนำค่าแรงดันแตกขั้นต่ำ 2,000 bar มาใช้เป็นแรงดันใช้งานต่อเนื่อง
