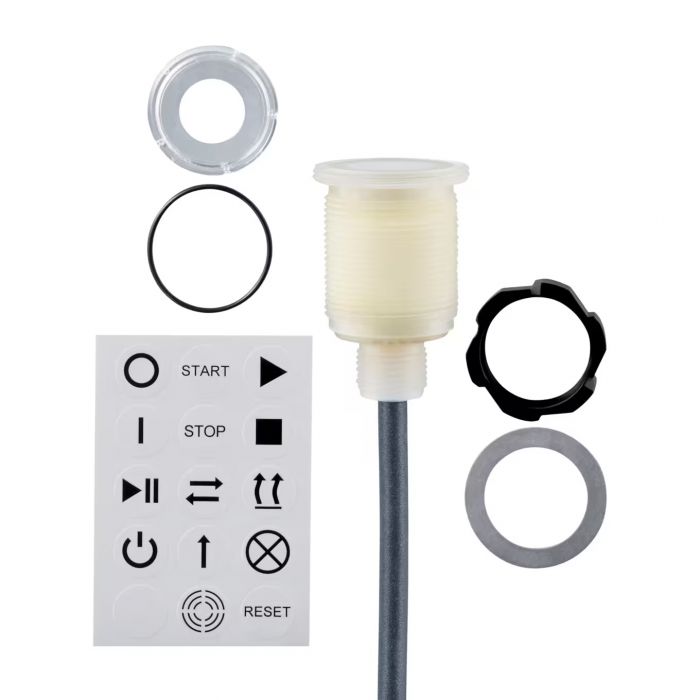

KTE110 \ Capacitive sensor \ PNP/NPN NO/NC \ M22 \ Cable PUR 2 m

รายละเอียด KTE110 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

KTE110 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 สำหรับสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ โดยตรวจจับการสัมผัสผ่านหลักการ Capacitive ไม่จำเป็นต้องใช้แรงกดแบบปุ่มเชิงกล ช่วยลดการสึกหรอของอุปกรณ์ มาพร้อมเอาต์พุต PNP/NPN แบบปรับตั้งค่าได้ รองรับการสื่อสาร IO-Link 1.1.3 และมีไฟ LED แสดงสถานะ ตัวเรือนแบบเกลียว M22 x 1 พร้อมสาย PUR ความยาว 2 เมตร เหมาะสำหรับติดตั้งบนแผงควบคุมเครื่องจักรในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ทำงานโดยไม่ต้องกดปุ่มเชิงกล
• ออกแบบสำหรับใช้เป็นปุ่มสั่งงานบนแผงควบคุมเครื่องจักร
• รองรับเอาต์พุต PNP/NPN แบบปรับตั้งค่าได้
• กำหนดฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้
• โหมดการทำงานเริ่มต้นจากโรงงานเป็น Static
• ปรับโหมดการทำงานเป็น Dynamic, Static, Bistable หรือ Combination ได้
• รองรับ IO-Link 1.1.3 สำหรับตั้งค่าและตรวจสอบสถานะ
• ปรับความไว ระยะเวลาหน่วง และความสว่างของไฟแสดงสถานะได้
• เวลาตอบสนอง 64 มิลลิวินาที
• รองรับกระแสโหลดเอาต์พุตสูงสุด 200 mA
• ตัวเรือนเกลียว M22 x 1 พร้อมสาย PUR ความยาว 2 เมตร
• ระดับการป้องกัน IP65/IP67 และ IP69K เฉพาะด้านหน้า

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KTE110
• รหัสผลิตภัณฑ์: KTEEFOKMMFRKG/2M/IO
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการทำงาน: Capacitive Touch Detection
• รูปแบบตัวเรือน: Threaded Housing
• ขนาดเกลียวติดตั้ง: M22 x 1
• ความยาวตัวเรือน: 38.8 mm
• แรงดันไฟเลี้ยง: 8...32 VDC
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• กระแสไฟที่ใช้: น้อยกว่า 7.2 mA เมื่อปิด LED ที่แรงดัน 24 VDC
• จำนวนอินพุต: 2 ช่อง
• ประเภทอินพุต: IEC 61131-2 Type 3
• รูปแบบ Switching Output: PNP/NPN ปรับตั้งค่าได้
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 200 mA
• แรงดันตกคร่อม Switching Output สูงสุด: 1.5 V
• ระบบป้องกันเอาต์พุต: Short-Circuit และ Overload Protection
• เวลาตอบสนอง: 64 ms
• โหมดการทำงานเริ่มต้น: Static
• โหมดการทำงานที่ตั้งค่าได้: Static, Dynamic, Bistable และ Combination
• รองรับการปรับค่า: Sensitivity, Switch-on Delay, Switch-off Delay และ Brightness
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• ความเร็วการสื่อสาร: COM2 (38.4 kBaud)
• อุณหภูมิแวดล้อม: -30...65°C
• ระดับการป้องกัน: IP65 / IP67 และ IP69K เฉพาะด้านหน้า
• วัสดุตัวเรือน: PA
• วัสดุนอตยึด: PBT
• วัสดุแผ่นสัญลักษณ์: PA
• วัสดุซีล: NR
• ขนาดหน้าสัมผัส: เส้นผ่านศูนย์กลาง 30 mm
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 2 m
• เส้นผ่านศูนย์กลางสาย: 4.9 mm
• จำนวนแกนสาย: 5 x 0.34 mm²
• ไฟแสดงสถานะการสวิตช์: LED สีแดง
• ไฟแสดงสถานะการทำงาน: LED สีเขียว
• น้ำหนัก: ประมาณ 108 g

การใช้งาน

• ปุ่มสั่งเริ่มหรือหยุดกระบวนการทำงานของเครื่องจักรทั่วไป
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรโดยการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มเลือกโหมดและฟังก์ชันการทำงานของเครื่องจักร
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Digital Output หรือ IO-Link
• สถานีควบคุมการทำงานภายในโรงงานอุตสาหกรรม

ข้อควรทราบ

KTE110 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว โดยโหมดการทำงานเริ่มต้นจากโรงงานเป็น Static และสามารถปรับรูปแบบการทำงานผ่านการตั้งค่าพารามิเตอร์ได้ การตรวจจับต้องใช้งานร่วมกับแผ่นสัญลักษณ์ (Symbol Disc) ที่เหมาะสมตามข้อกำหนดของผู้ผลิต ไม่ควรใช้งานโดยไม่มีแผ่นดังกล่าว ระดับการป้องกัน IP69K ใช้กับด้านหน้าของอุปกรณ์เท่านั้น ควรตรวจสอบการติดตั้งและการซีลแผงควบคุมให้ถูกต้อง อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินแบบ Safety-Rated จึงไม่ควรใช้แทนอุปกรณ์ Emergency Stop ในระบบความปลอดภัยของเครื่องจักร
