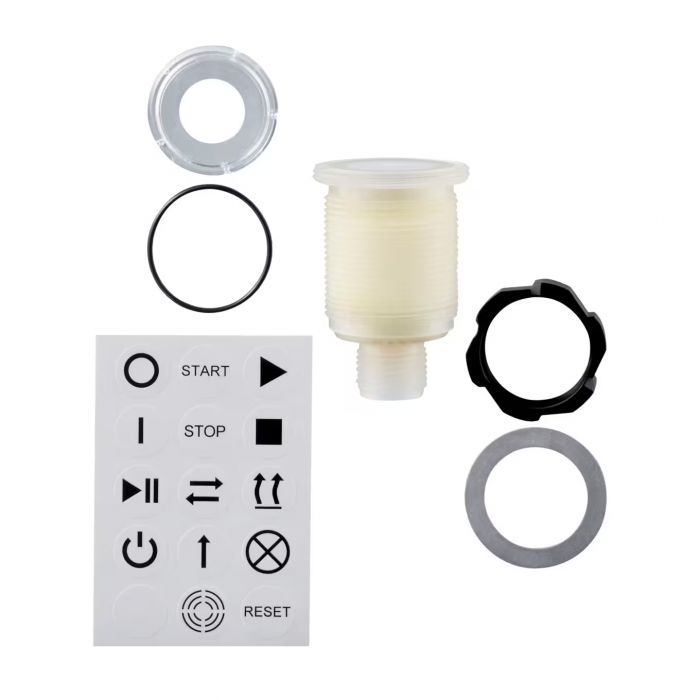

KTE106 \ Capacitive sensor \ PNP/NPN NO/NC \ M22 \ Connector M12

รายละเอียด KTE106 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

KTE106 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 ออกแบบสำหรับใช้เป็นปุ่มสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ โดยตรวจจับการสัมผัสของนิ้วมือผ่านหลักการ Capacitive ไม่จำเป็นต้องกดปุ่มเชิงกล ช่วยลดการสึกหรอของอุปกรณ์ รองรับเอาต์พุต PNP/NPN แบบปรับตั้งค่าได้ พร้อมการสื่อสาร IO-Link 1.1.3 และไฟแสดงสถานะ RGB ตัวเรือนพลาสติกแบบเกลียว M22 x 1 เหมาะสำหรับติดตั้งบนแผงควบคุมเครื่องจักรและสถานีควบคุมในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ทำงานโดยไม่ต้องกดปุ่มเชิงกล
• ตรวจจับการสัมผัสของนิ้วมือเพื่อสั่งงานเครื่องจักร
• รองรับ Switching Output แบบ PNP/NPN ปรับตั้งค่าได้
• กำหนดฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้
• โหมดการทำงานเริ่มต้นจากโรงงานเป็น Static
• ปรับโหมด Dynamic, Static, Bistable และ Combination ได้
• รองรับ IO-Link 1.1.3 สำหรับตั้งค่าพารามิเตอร์และตรวจสอบสถานะ
• มีไฟ RGB LED สำหรับแสดงสถานะและตอบสนองต่อการสัมผัส
• ปรับความไวและความสว่างของไฟแสดงสถานะได้
• ปรับเวลาหน่วงการเปิดและปิดเอาต์พุตได้
• เวลาตอบสนอง 64 มิลลิวินาที
• รองรับกระแสโหลด Switching Output สูงสุด 200 mA
• ตัวเรือนเกลียว M22 x 1 สำหรับติดตั้งบนแผงควบคุม
• ระดับการป้องกัน IP65/IP67 และ IP69K เฉพาะด้านหน้า

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KTE106
• รหัสผลิตภัณฑ์: KTEEFMKMMFRKG/US/IO
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive Touch Detection
• รูปแบบตัวเรือน: Threaded Housing
• ขนาดเกลียวติดตั้ง: M22 x 1
• ความยาวตัวเรือน: 39.7 mm
• แรงดันไฟเลี้ยง: 8...32 VDC
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• กระแสไฟที่ใช้: น้อยกว่า 7.2 mA เมื่อปิด LED ที่แรงดัน 24 VDC
• จำนวนอินพุต: 2 ช่อง
• ประเภทอินพุต: IEC 61131-2 Type 3
• รูปแบบ Switching Output: PNP/NPN ปรับตั้งค่าได้
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 200 mA
• แรงดันตกคร่อม Switching Output สูงสุด: 1.5 V
• ระบบป้องกันเอาต์พุต: Short-Circuit Protection และ Overload Protection
• เวลาตอบสนอง: 64 ms
• โหมดการทำงานเริ่มต้น: Static
• โหมดการทำงานที่ปรับตั้งค่าได้: Static, Dynamic, Bistable และ Combination
• ตัวเลือกการตั้งค่า: Sensitivity, Switch-on Delay, Switch-off Delay และ Brightness
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• ความเร็วการสื่อสาร: COM2 (38.4 kBaud)
• รอบเวลาขั้นต่ำของ IO-Link: 13.2 ms
• อุณหภูมิแวดล้อม: -30...65°C
• ระดับการป้องกัน: IP65 / IP67 และ IP69K เฉพาะด้านหน้า
• วัสดุตัวเรือน: PA
• วัสดุนอตยึด: PBT
• วัสดุแผ่นสัญลักษณ์: PA
• วัสดุซีล: NR
• การเชื่อมต่อไฟฟ้า: M12 Connector
• ไฟแสดงสถานะ: RGB LED
• น้ำหนัก: ประมาณ 48.4 g

การใช้งาน

• ปุ่มสั่งเริ่มหรือหยุดกระบวนการทำงานของเครื่องจักรทั่วไป
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรโดยการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มเลือกโหมดและฟังก์ชันการทำงานของเครื่องจักร
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Switching Output หรือ IO-Link
• สถานีควบคุมเครื่องจักรในโรงงานอุตสาหกรรม

ข้อควรทราบ

KTE106 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว โดยโหมดการทำงานเริ่มต้นจากโรงงานเป็น Static สามารถปรับโหมดและพารามิเตอร์ผ่าน IO-Link ได้ อุปกรณ์จะทำงานได้อย่างถูกต้องเมื่อใช้ร่วมกับแผ่นสัญลักษณ์ (Symbol Disc) ที่เหมาะสมตามข้อกำหนดของผู้ผลิต ควรตรวจสอบการติดตั้งและการซีลแผงควบคุมให้ถูกต้อง เนื่องจากระดับการป้องกัน IP69K ใช้เฉพาะด้านหน้าของอุปกรณ์เท่านั้น รุ่นนี้ใช้ขั้วต่อ M12 ไม่ใช่สาย PUR ยาว 2 เมตรแบบติดตั้งถาวร และไม่ใช่อุปกรณ์หยุดฉุกเฉินที่ได้รับการรับรองด้านความปลอดภัย จึงไม่ควรใช้แทน Emergency Stop ในระบบ Safety
