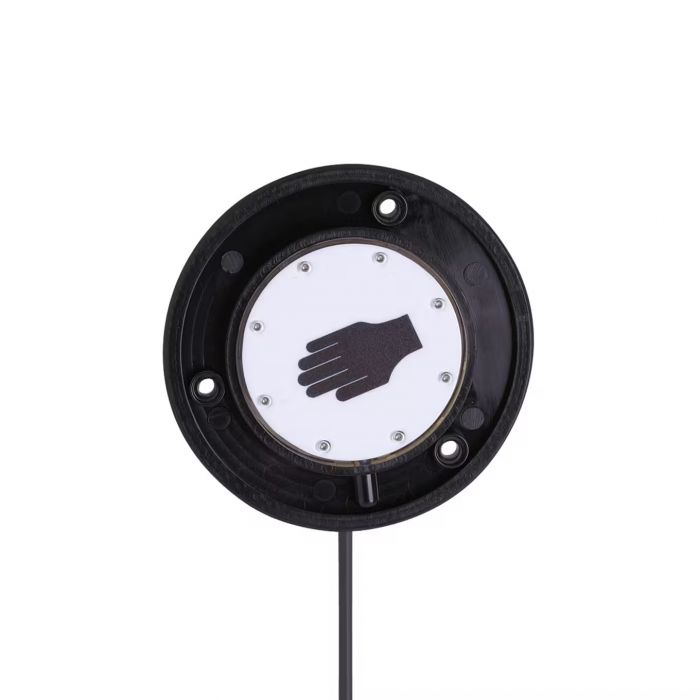

KT5050 \ Capacitive sensor \ PNP NO \ Ø 97 \ Cable PUR 2 m

รายละเอียด KT5050 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

KT5050 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 สำหรับใช้เป็นปุ่มสั่งงานเครื่องจักรและระบบควบคุมอัตโนมัติ ตรวจจับการสัมผัสโดยไม่ต้องออกแรงกดปุ่มเชิงกล ช่วยลดการสึกหรอของอุปกรณ์ ใช้หลักการทำงานแบบ Static พร้อมความไวในการตรวจจับระดับต่ำ (Reduced Sensitivity) มีเอาต์พุต PNP แบบ Normally Open (NO) และไฟ LED สีแดงและสีเขียวแสดงสถานะ ตัวเรือนทรงกลมเส้นผ่านศูนย์กลาง 96.9 มม. พร้อมสาย PUR ความยาว 2 เมตร เหมาะสำหรับติดตั้งบนแผงควบคุมเครื่องจักรในงานอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ทำงานโดยไม่ต้องกดปุ่มเชิงกล
• ใช้หลักการตรวจจับแบบ Static สำหรับการสัมผัสเพื่อสั่งงาน
• ออกแบบให้มีความไวในการตรวจจับลดลง (Reduced Sensitivity)
• เอาต์พุตแบบ PNP Normally Open (NO)
• รองรับแรงดันไฟเลี้ยง 12-30 VDC
• รองรับกระแสโหลด Switching Output สูงสุด 200 mA
• ตอบสนองต่อการสัมผัสรวดเร็วภายใน 35 มิลลิวินาที
• มีไฟ LED สีแดง 8 ดวง สำหรับแสดงสถานะการสวิตช์
• มีไฟ LED สีเขียว 8 ดวง สำหรับแสดงสถานะการทำงาน
• ตัวเรือนทรงกลมขนาดเส้นผ่านศูนย์กลาง 96.9 มม. และหนา 11 มม.
• สายเชื่อมต่อ PUR ความยาว 2 เมตร
• รองรับระดับการป้องกัน IP65, IP67 และ IP69K เฉพาะด้านหน้า
• ทนต่อการใช้งานในสภาพแวดล้อมอุตสาหกรรมและไม่ต้องบำรุงรักษาหน้าสัมผัสเชิงกล

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KT5050
• รหัสผลิตภัณฑ์: KTRSH-KGRBPKG/2M
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive Touch Detection
• หลักการทำงาน: Static
• ลักษณะความไว: Reduced Sensitivity
• รูปแบบตัวเรือน: Cylindrical / Round Housing
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 96.9 mm
• ความหนาตัวเรือน: 11 mm
• แรงดันไฟเลี้ยง: 12...30 VDC
• กระแสไฟที่ใช้: 30 mA
• ระดับการป้องกันทางไฟฟ้า: Class III
• ระบบป้องกันการต่อขั้วไฟกลับ: มี
• ระยะเวลาหน่วงหลังจ่ายไฟสูงสุด: 500 ms
• รูปแบบ Switching Output: PNP
• ฟังก์ชัน Switching Output: Normally Open (NO)
• กระแสโหลด Switching Output สูงสุด: 200 mA
• ระบบป้องกันเอาต์พุต: Short-Circuit Protection
• ระบบป้องกันกระแสเกิน: Overload Protection
• เวลาตอบสนอง: 35 ms
• อุณหภูมิแวดล้อม: -40...85°C
• ระดับการป้องกัน: IP65 / IP67 / IP69K เฉพาะด้านหน้า
• วัสดุหน้าสัมผัส: PA Grilamid TR 90UV แบบโปร่งใส
• วัสดุตัวเรือน: PC/ABS สีดำ
• ไฟแสดงสถานะการสวิตช์: LED สีแดง 8 ดวง
• ไฟแสดงสถานะการทำงาน: LED สีเขียว 8 ดวง
• การเชื่อมต่อไฟฟ้า: สาย PUR ความยาว 2 m
• น้ำหนัก: ประมาณ 142 g

การใช้งาน

• ปุ่มสั่งเริ่มหรือหยุดการทำงานของเครื่องจักรทั่วไป
• ปุ่มควบคุมบนแผง Operator Panel
• ระบบสั่งงานเครื่องจักรด้วยการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มควบคุมการทำงานในสถานีประกอบชิ้นงาน
• ระบบควบคุมเครื่องจักรที่ต้องการลดการสึกหรอของปุ่มกด
• ระบบควบคุมอัตโนมัติที่รับสัญญาณ Digital PNP ผ่าน PLC

ข้อควรทราบ

KT5050 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว รุ่นนี้มีเอาต์พุต PNP แบบ Normally Open (NO) และทำงานด้วยหลักการ Static ไม่ใช่รุ่นที่รองรับการปรับ PNP/NPN หรือ IO-Link แบบเซนเซอร์ KTE รุ่นใหม่ ระดับการป้องกัน IP69K ใช้เฉพาะด้านหน้าของอุปกรณ์เท่านั้น ควรติดตั้งและซีลแผงควบคุมให้เหมาะสม พร้อมตรวจสอบผังการเดินสายและพิกัดโหลดก่อนเชื่อมต่อ PLC อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินที่ได้รับการรับรองด้านความปลอดภัย จึงไม่ควรใช้แทน Emergency Stop ในระบบ Safety
