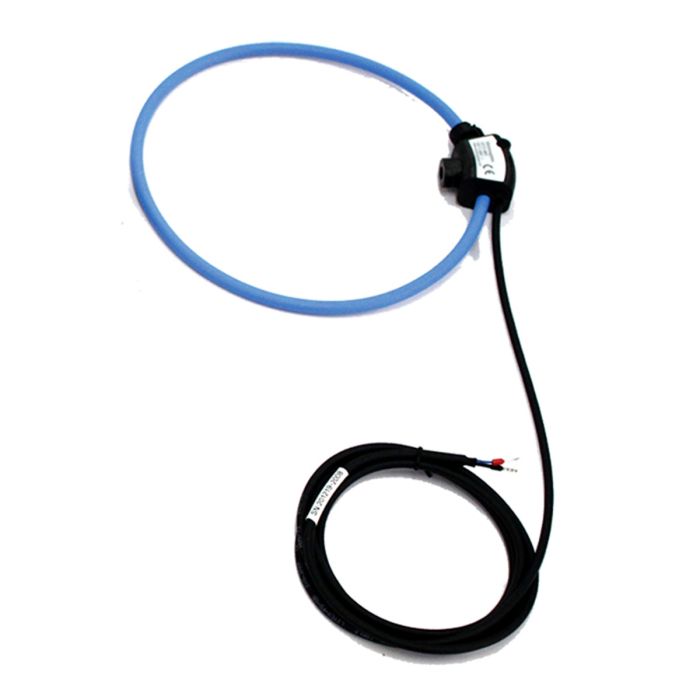

KCTR-5000, Range 5000A FLEXIBLE ROGOWSKI COIL CURRENT SENSOR KEPLER

KCTR-5000 Flexible Rogowski Coil Current Sensor – KEPLER

KEPLER KCTR-5000 เป็นเซนเซอร์วัดกระแสไฟฟ้าแบบ Flexible Rogowski Coil มีความยืดหยุ่นสูง เหมาะสำหรับงานวัดกระแสในตัวนำไฟฟ้าขนาดใหญ่ และการติดตั้งในพื้นที่จำกัด รองรับกระแสพิกัดสูงสุด 5 kA (5000 A) และสามารถรองรับตัวนำขนาดสูงสุด Ø210 mm

จุดเด่น

• เซนเซอร์วัดกระแสแบบ Flexible Rogowski Coil
• Rated Current: 5 kA (5000 A)
• รองรับตัวนำไฟฟ้าขนาดสูงสุด Ø210 mm
• ติดตั้งง่ายในพื้นที่จำกัด
• เหมาะสำหรับตัวนำไฟฟ้าขนาดใหญ่
• Accuracy ต่ำกว่า 0.5% ที่ตำแหน่งกึ่งกลางของวง Rogowski
• ใช้งานได้กับระบบไฟฟ้า 1 เฟส และ 3 เฟส
• มี Shield ครอบคลุม 100% ทั้ง Coil และ Output Cable
• ระดับการป้องกัน IP68

ข้อมูลทางเทคนิค

• Rated Current: 5 kA
• Conductor Size: Max. Ø210 mm
• Output Ratio and Tolerance: 85 mV/kA ±0.5 mV
• Frequency: 50 Hz
• Accuracy: <0.5% ที่ตำแหน่งกึ่งกลางของวง Rogowski, 25°C
• Position Error: ±1% Maximum
• Working Voltage: 600 VAC
• Operating Temperature: -30°C to +80°C
• Coil Diameter: 8 mm
• Cable Length: 2 m

วัสดุ

• Coil & Cable: Thermoplastic Rubber
• Flame Retardant: UL94-V0 Rated
• Couplings: ABC + PC, UL94-V0 Rated
• Shielded: 100% Coil
• Shielded: 100% Output Cable

ความปลอดภัยและมาตรฐาน

• CE Marked
• Complies with EMC EN 61326-1:2006
• Protection Degree: IP68
• Voltage Insulation – Coil: 3000 V
• Voltage Insulation – Signal Cable: 1000 V
• Safety Category: CAT III 1000 V
• Safety Category: CAT IV 600 V

Position Sensitivity

• Central in the Rogowski Loop: Typical Error 0.20%
• Adjacent to the Inside Coil Edge: Typical Error <0.8%
• Adjacent to the Clip Together Mechanism: Typical Error <1%

ข้อมูลผลิตภัณฑ์

• Model: KCTR-5000
• Series: KCTR Series
• Product Type: Flexible Rogowski Coil Current Sensor
• Range: 5000 A / 5 kA
• Conductor Size: Max. Ø210 mm
• Output Ratio: 85 mV/kA
• Brand: KEPLER
