IGR203 \ Inductive sensor \ Range 6 mm \ PNP/NPN NO \ M18 \ Cable PVC 0.3 m+M12 Conector

รายละเอียด IGR203 Inductive Full-Metal Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 6 มม. สำหรับงานเชื่อม

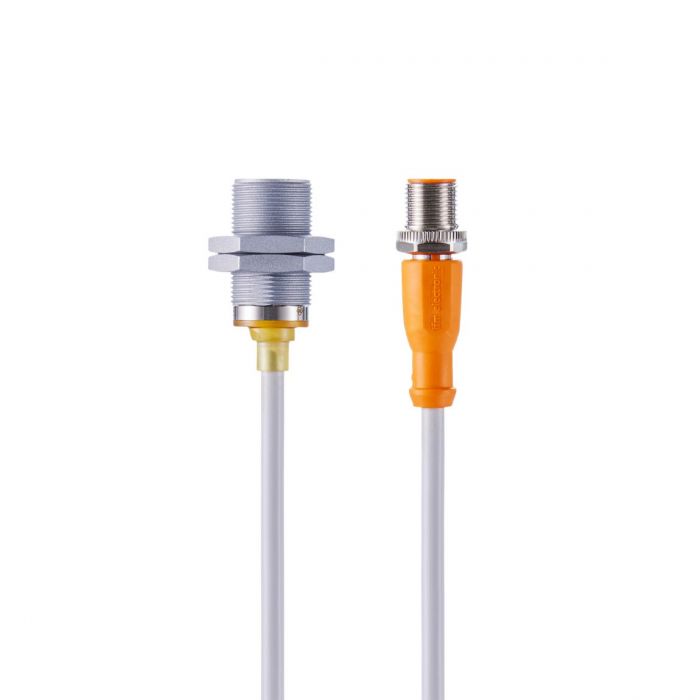

ifm IGR203 (IGB2006BARKG/AM/SC/0.3M/US/2LE) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ชนิด Full-Metal ระยะตรวจจับ 6 มม. รองรับการต่อแบบ PNP/NPN Normally Open (NO) โดยใช้ระบบ DC แบบ 2 สาย ตัวเรือนและหน้าตรวจจับผลิตจาก Stainless Steel 316L พร้อมสารเคลือบป้องกันสะเก็ดเชื่อม (Anti-Spatter Coating) เชื่อมต่อด้วยสาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12 เหมาะสำหรับงานเชื่อมโลหะและเครื่องจักรอุตสาหกรรมที่ต้องการความทนทานต่อสภาพแวดล้อมการทำงาน

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 6 มม.
• เอาต์พุต PNP/NPN Normally Open (NO)
• ระบบเซนเซอร์ DC แบบ 2 สาย (2-Wire Sensor)
• โครงสร้าง Full-Metal ตัวเรือนและหน้าตรวจจับผลิตจาก Stainless Steel 316L
• เคลือบสารป้องกันสะเก็ดเชื่อม (Anti-Spatter Coating)
• เหมาะสำหรับระบบเชื่อมโลหะและเครื่องจักรที่มีแรงสั่นสะเทือน
• ตัวเรือนเกลียว M18 x 1 ความยาว 35 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• สาย PVC ยาว 0.3 เมตร พร้อมขั้วต่อ M12 A-coded
• หน้าสัมผัสคอนเน็กเตอร์ชุบทอง
• ความถี่การสวิตช์ 50Hz
• ไฟ LED สีเขียวแสดงสถานะสวิตชิ่ง และไฟ LED สีแดงช่วยปรับตำแหน่งติดตั้ง
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

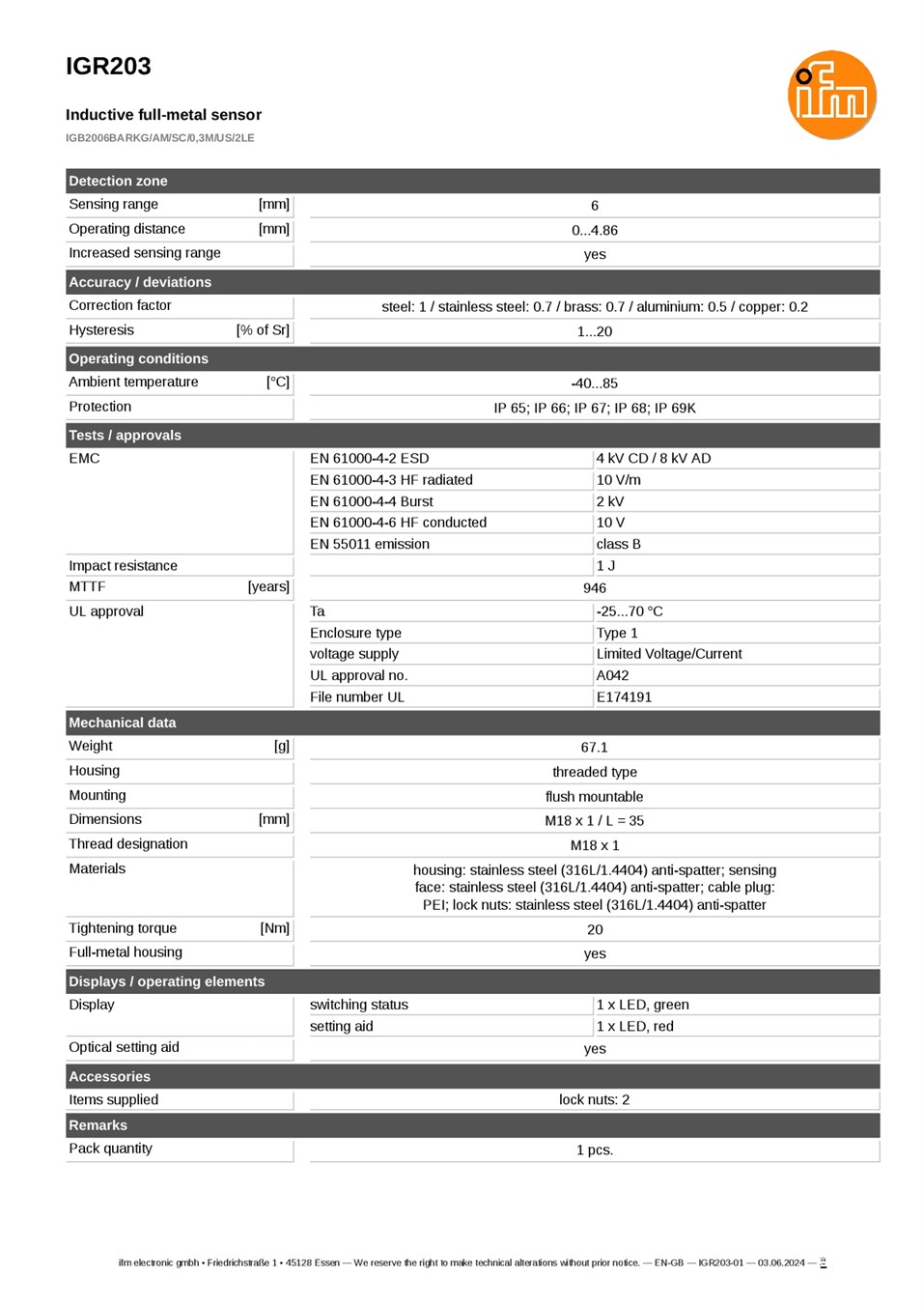

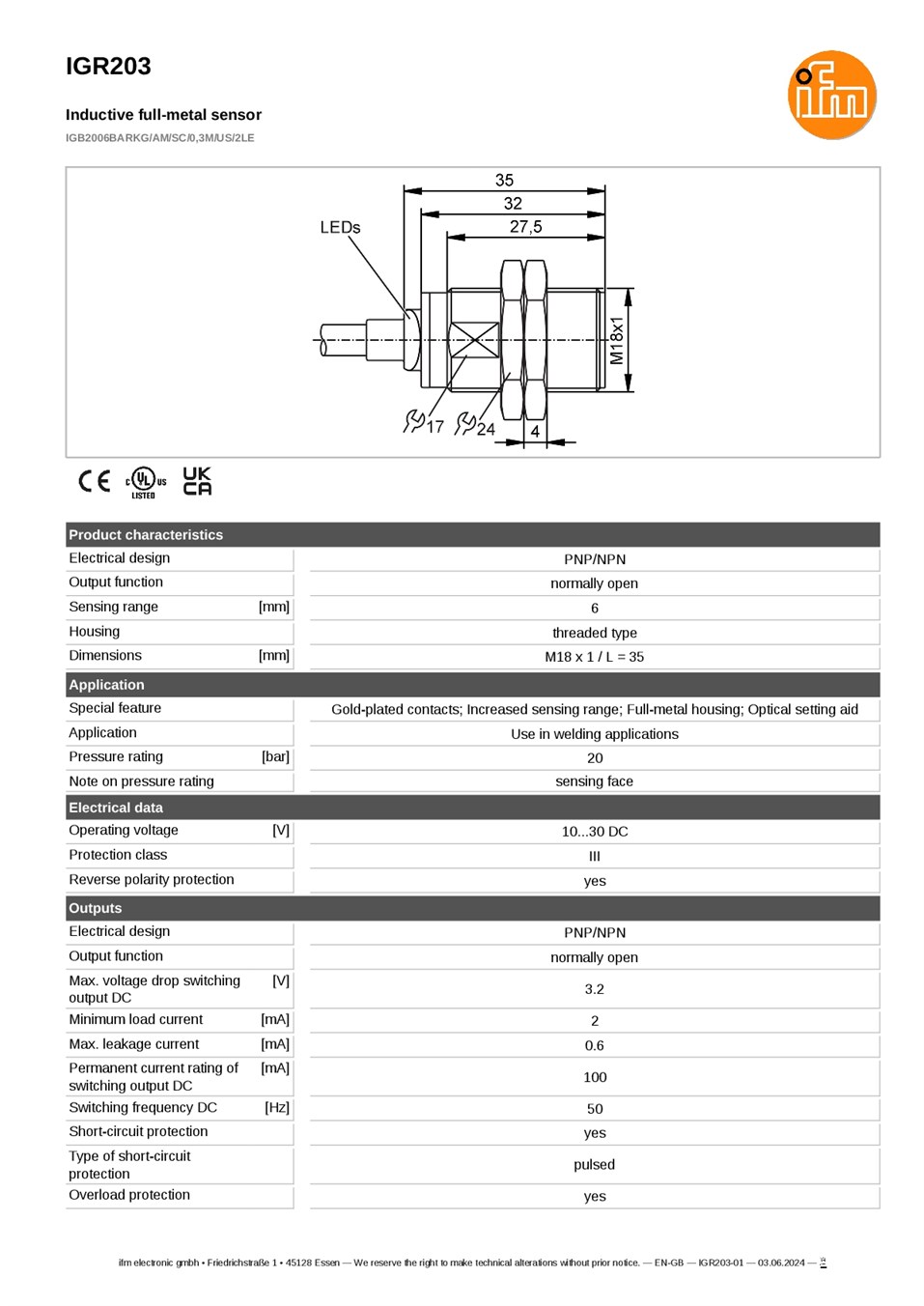

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGR203
• รหัสผลิตภัณฑ์: IGB2006BARKG/AM/SC/0.3M/US/2LE
• ประเภท: Inductive Full-Metal Sensor
• ระยะตรวจจับ (Sensing Range): 6 มม.
• ระยะใช้งาน (Operating Distance): 0–4.86 มม.
• เอาต์พุต: PNP/NPN Normally Open (NO)
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 2-Wire
• แรงดันไฟฟ้า: 10–30VDC
• กระแสโหลดขั้นต่ำ: 2mA
• กระแสโหลดสูงสุด: 100mA
• กระแสรั่วไหลสูงสุด: 0.6mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 3.2V
• ความถี่การสวิตช์: 50Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 35 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404) เคลือบ Anti-Spatter
• วัสดุหน้าตรวจจับ: Stainless Steel 316L (1.4404) เคลือบ Anti-Spatter
• วัสดุส่วนคอนเน็กเตอร์: PEI
• การเชื่อมต่อ: สาย PVC ยาว 0.3 เมตร แบบ 2 สาย (2 x 0.5 mm²) พร้อมขั้วต่อ M12 A-coded หน้าสัมผัสชุบทอง
• ความทนแรงดันที่หน้าตรวจจับ: 20 Bar
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.7, Aluminium 0.5, Copper 0.2
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• ระบบแสดงสถานะ: LED สีเขียวแสดงการสวิตช์ และ LED สีแดงช่วยตั้งตำแหน่ง
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะในเครื่องเชื่อมอัตโนมัติ
• ระบบ Welding Robot และ Welding Automation
• ตรวจจับชิ้นส่วนโลหะในสายการผลิต
• เครื่องจักรที่มีสะเก็ดเชื่อมและแรงสั่นสะเทือน
• งานติดตั้งที่ต้องการตัวเรือนสเตนเลส Full-Metal ขนาดกะทัดรัด

ข้อควรทราบ

IGR203 เป็นเซนเซอร์ DC แบบ 2 สาย PNP/NPN Normally Open (NO) ไม่ใช่เซนเซอร์ PNP แบบ 3 สาย และไม่ใช่รุ่นสายยาว 3 เมตร โดยใช้สาย PVC ยาว 0.3 เมตรพร้อมขั้วต่อ M12 การติดตั้งต้องเป็นแบบ Flush Mounting และควรตรวจสอบแผนผังการต่อสายให้เหมาะสมกับอินพุต PLC โดยคำนึงถึงกระแสโหลดขั้นต่ำ 2mA และกระแสรั่วไหลสูงสุด 0.6mA แม้ตัวเรือนมีสารเคลือบ Anti-Spatter แต่ควรตรวจสอบสภาพการติดตั้งและหลีกเลี่ยงความร้อนโดยตรงที่เกินพิกัดของผู้ผลิต
