IGP200 \ Inductive sensor \ Range 5 mm \ PNP/NPN NO/NC \ M18 \ Connector M12

รายละเอียด IGP200 Inductive Sensor ifm | เซนเซอร์ตรวจจับตำแหน่งโลหะพร้อม IO-Link ช่วงวัด 0.5–5 มม.

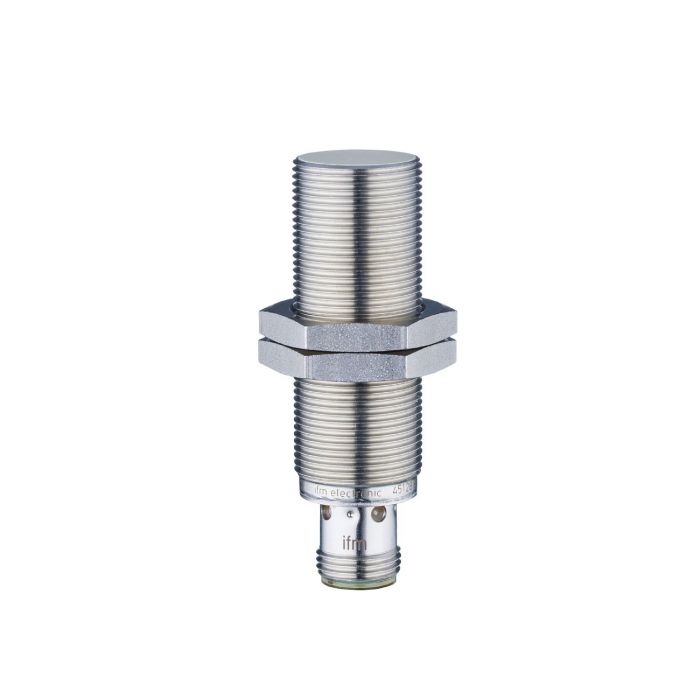

ifm IGP200 (IGK3005-FRKG/V4A/IO/US-104) เป็นเซนเซอร์แบบเหนี่ยวนำ (Inductive Sensor) สำหรับตรวจจับตำแหน่งและวัดระยะห่างจากวัตถุโลหะโดยไม่ต้องสัมผัส รองรับการสื่อสาร IO-Link 1.1 โดยมีช่วงวัดระยะ 0.5–5 มม. และช่วงตั้งค่าจุดสวิตช์ 1–4.85 มม. สามารถตั้งค่าเอาต์พุต PNP/NPN และเลือกการทำงานแบบ Normally Open (NO) หรือ Normally Closed (NC) ได้ มีความสามารถในการวัดซ้ำดีกว่า 20 ไมโครเมตร และทนสนามแม่เหล็กได้สูงสุด 300 mT เหมาะสำหรับงานตรวจสอบตำแหน่งที่ต้องการความละเอียดสูงในระบบเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• ตรวจวัดระยะห่างจากวัตถุโลหะแบบไม่สัมผัสผ่าน IO-Link ในช่วง 0.5–5 มม.
• ตั้งค่าจุดสวิตช์ผ่าน IO-Link ได้ในช่วง 1–4.85 มม.
• ส่งค่าระยะห่างแบบ Linearised Process Value ผ่าน IO-Link
• รองรับเอาต์พุตสวิตชิ่ง PNP/NPN และเลือก Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับการสื่อสาร IO-Link 1.1 ความเร็ว COM2 (38.4 kBaud)
• ความสามารถในการวัดซ้ำดีกว่า 20 ไมโครเมตร
• ความละเอียดในการวัด 10 ไมโครเมตร ตามเงื่อนไขการปรับเทียบของผู้ผลิต
• ทนต่อสนามแม่เหล็กได้สูงสุด 300 mT
• ตัวเรือนสเตนเลส 316L เกลียว M18 x 1 ความยาว 60 มม.
• ติดตั้งแบบ Flush Mounting ได้
• รองรับแรงดันไฟฟ้า 10–30VDC
• ขั้วต่อ M12 A-coded แบบ 3 Contacts
• มีไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการทำงาน
• ระดับการป้องกัน IP65, IP66, IP67, IP68 และ IP69K
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGP200
• รหัสผลิตภัณฑ์: IGK3005-FRKG/V4A/IO/US-104
• ประเภท: Inductive Sensor with IO-Link
• ช่วงการวัดผ่าน IO-Link (Measuring Range): 0.5–5 มม.
• ช่วงตั้งค่าจุดสวิตช์ผ่าน IO-Link: 1–4.85 มม.
• เอาต์พุตสวิตชิ่ง: PNP/NPN ตั้งค่าได้
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed ตั้งค่าได้
• แรงดันไฟฟ้า: 10–30VDC
• กระแสที่ใช้: น้อยกว่า 20mA
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 75Hz
• ความสามารถในการวัดซ้ำ (Repeatability): น้อยกว่า 20 µm

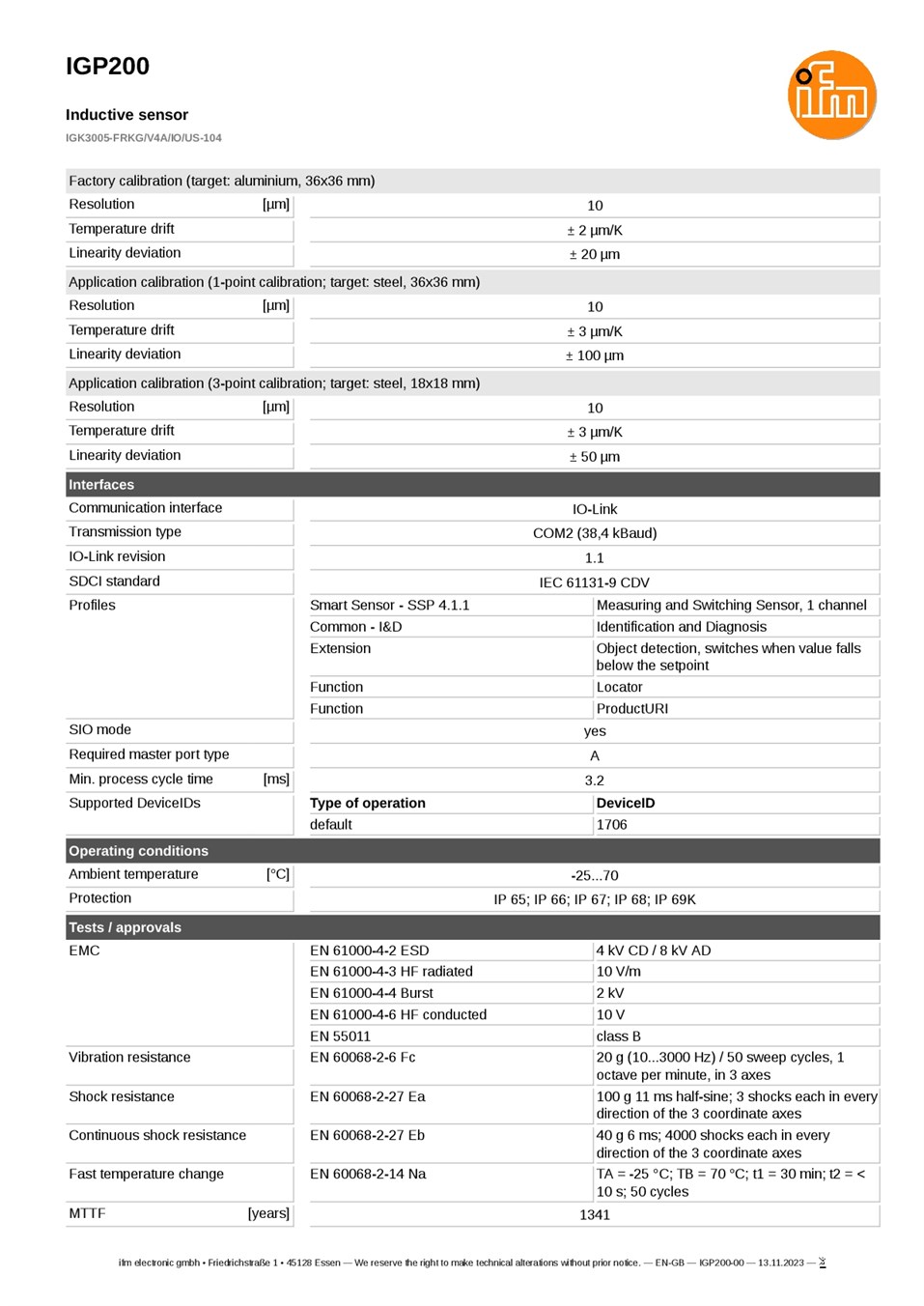

• ความละเอียด (Resolution): 10 µm ตามเงื่อนไขการปรับเทียบที่ระบุใน Datasheet
• อินเทอร์เฟซ: IO-Link Version 1.1
• ความเร็วการสื่อสาร: COM2 (38.4 kBaud)
• IO-Link Master Port Class: A
• Minimum Process Cycle Time: 3.2ms
• รูปแบบข้อมูล: Linearised Distance Process Value ผ่าน IO-Link
• ความทนทานต่อสนามแม่เหล็กสูงสุด: 300 mT

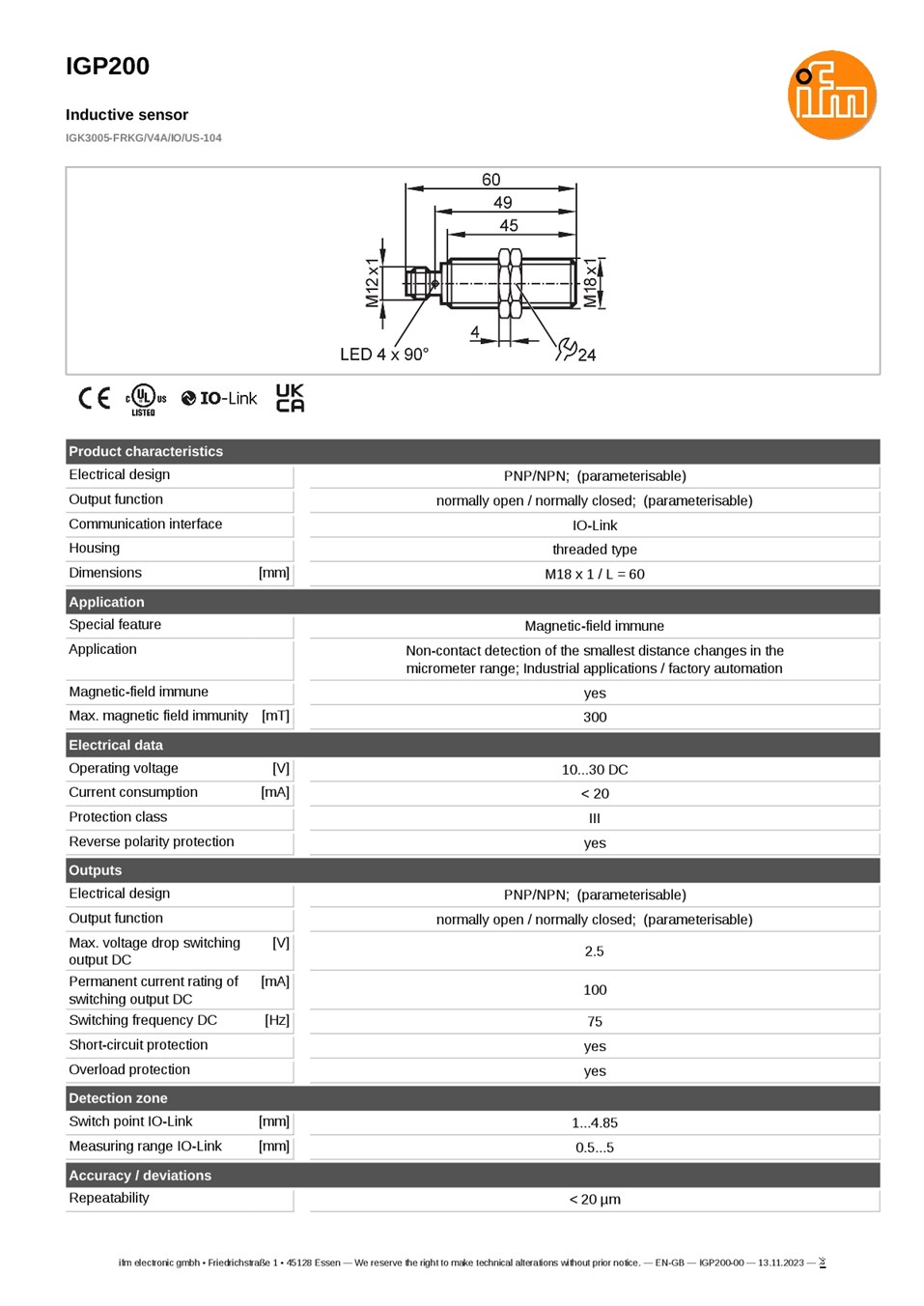

• ขนาดตัวเรือน: M18 x 1 / ยาว 60 มม.
• การติดตั้ง: Flush Mountable
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าตรวจจับ: LCP สีขาว
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Stainless Steel 316L
• การเชื่อมต่อ: M12 A-coded, 3 Contacts
• การกำหนดขั้ว: Pin 1 = L+, Pin 3 = L-, Pin 4 = OUT / IO-Link
• อุณหภูมิใช้งาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP65, IP66, IP67, IP68, IP69K
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจสอบตำแหน่งชิ้นงานโลหะที่ต้องการความละเอียดสูง
• ตรวจวัดระยะห่างของชิ้นส่วนเครื่องจักรผ่าน IO-Link
• ตรวจจับการเปลี่ยนแปลงตำแหน่งขนาดเล็กในระดับไมโครเมตร
• ระบบเครื่องจักรอัตโนมัติที่มีสนามแม่เหล็กรบกวน
• ระบบควบคุมตำแหน่งและตรวจสอบความคลาดเคลื่อนของชิ้นงาน
• ระบบ Smart Factory และ Industrial Automation ที่ใช้ IO-Link

ข้อควรทราบ

IGP200 เป็นเซนเซอร์ที่ส่งค่าระยะห่างผ่าน IO-Link พร้อมเอาต์พุตสวิตชิ่งที่ตั้งค่า PNP/NPN และ NO/NC ได้ ไม่ใช่เซนเซอร์ Analog Output 0–10V หรือ 4–20mA โดยช่วงการวัด 0.5–5 มม. และช่วงตั้งค่าจุดสวิตช์ 1–4.85 มม. เป็นคนละค่า ความละเอียดและความแม่นยำของข้อมูลระยะขึ้นอยู่กับชนิดโลหะ ขนาดเป้าหมาย และวิธีการปรับเทียบ ควรตรวจสอบพารามิเตอร์ IO-Link และการเชื่อมต่อขั้ว M12 ให้ตรงกับระบบควบคุมก่อนติดตั้ง
