IGM208 \ Inductive sensor \ Range 12 mm \ PNP/NPN NC \ M18 \ Connector M12

รายละเอียด IGM208 Inductive Sensor ifm | เซนเซอร์ตรวจจับโลหะระยะ 12 มม. PNP/NPN NC สำหรับเครื่องจักรเคลื่อนที่

ifm IGM208 (IGKC012-BSKG/M/US-104-DRO) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ระยะตรวจจับ 12 มม. รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือ 2 สาย PNP/NPN โดยทำงานแบบ Normally Closed (NC) ตัวเรือนสเตนเลสเกลียว M18 พร้อมขั้วต่อ M12 หน้าสัมผัสชุบทอง ออกแบบสำหรับเครื่องจักรเคลื่อนที่ (Mobile Machinery) และสภาพแวดล้อมอุตสาหกรรมที่มีแรงกระแทก แรงสั่นสะเทือน และอุณหภูมิเปลี่ยนแปลงสูง

คุณสมบัติเด่น

• ตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส ระยะตรวจจับ 12 มม.
• รองรับการเชื่อมต่อ DC แบบ 3 สาย PNP หรือ DC แบบ 2 สาย PNP/NPN
• ฟังก์ชันเอาต์พุต Normally Closed (NC)
• มีระยะตรวจจับเพิ่มขึ้น (Increased Sensing Range)
• ตัวเรือนสเตนเลสเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Non-Flush Mounting
• รองรับแรงดันไฟฟ้า 10–36VDC
• ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• ความถี่การสวิตช์ 200Hz
• รองรับกระแสโหลดเอาต์พุตสูงสุด 100mA
• ไฟ LED สีเหลือง 4 ตำแหน่งแสดงสถานะการสวิตช์
• รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
• ระดับการป้องกัน IP67 และ IP69K
• ได้รับการรับรอง E1 Type Approval สำหรับงานยานยนต์
• ทนต่อแรงสั่นสะเทือนและแรงกระแทก เหมาะสำหรับเครื่องจักรเคลื่อนที่
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อไฟกลับขั้ว

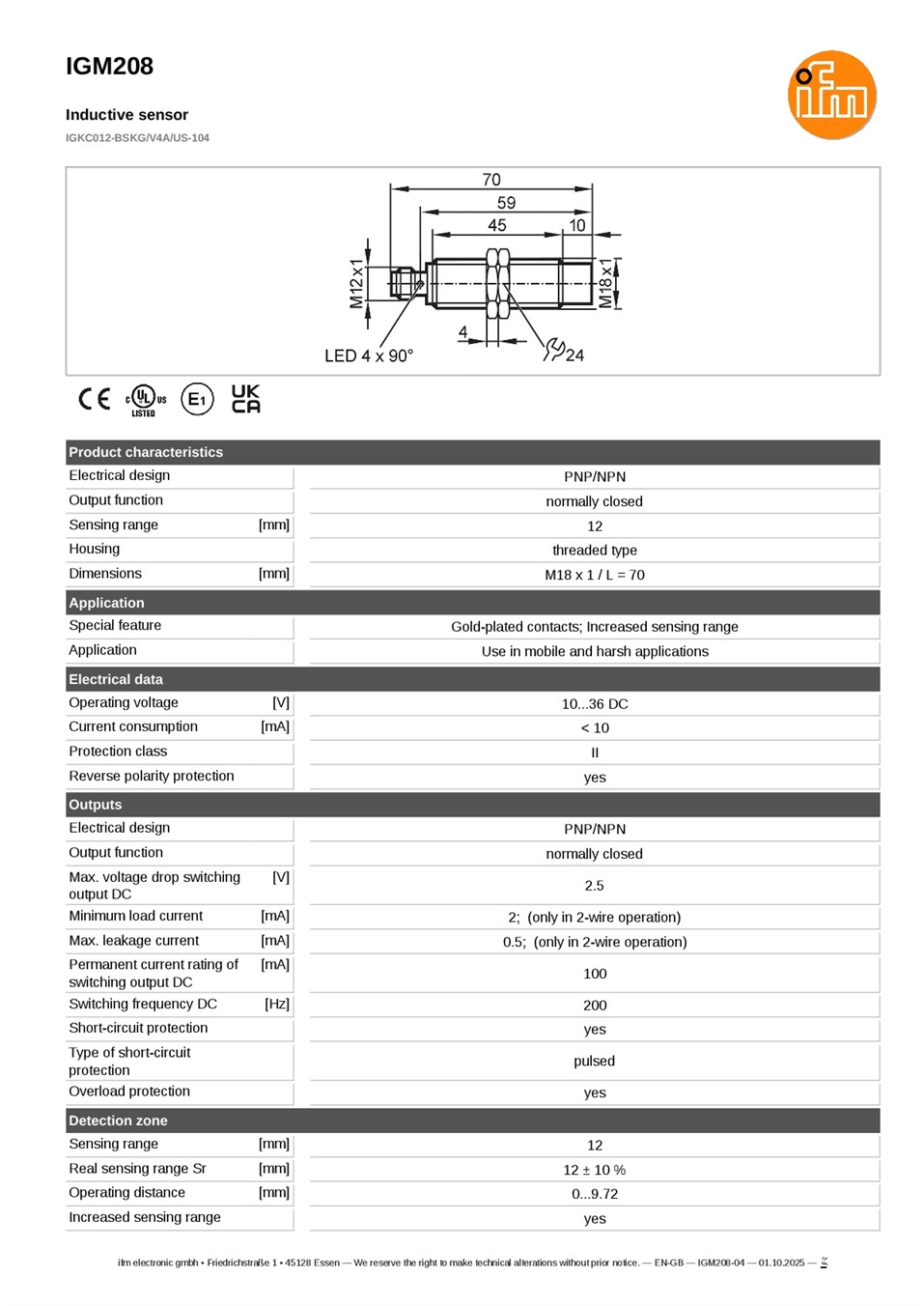

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: IGM208
• รหัสผลิตภัณฑ์: IGKC012-BSKG/M/US-104-DRO
• ประเภท: Inductive Proximity Sensor
• ระยะตรวจจับ (Sensing Range): 12 มม.
• ระยะตรวจจับจริง (Real Sensing Range): 12 ±10%
• ระยะใช้งาน (Operating Distance): 0–9.72 มม.
• รูปแบบการเชื่อมต่อทางไฟฟ้า: DC 3-Wire PNP / DC 2-Wire PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• แรงดันไฟฟ้า: 10–36VDC
• กระแสที่ใช้: น้อยกว่า 10mA (เฉพาะการต่อแบบ 3 สาย)
• กระแสโหลดขั้นต่ำ: 2mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสรั่วไหลสูงสุด: 0.5mA (เฉพาะการต่อแบบ 2 สาย)
• กระแสโหลดเอาต์พุตสูงสุด: 100mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5V
• ความถี่การสวิตช์: 200Hz
• ขนาดตัวเรือน: M18 x 1 / ยาว 70 มม.
• การติดตั้ง: Non-Flush Mountable
• วัสดุตัวเรือน: Stainless Steel
• วัสดุหน้าตรวจจับ: LCP สีธรรมชาติ
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตล็อก: Brass
• การเชื่อมต่อ: ขั้วต่อ M12 A-coded พร้อมหน้าสัมผัสชุบทอง
• อุณหภูมิใช้งาน: -40 ถึง 85°C
• ระดับการป้องกัน: IP67, IP69K

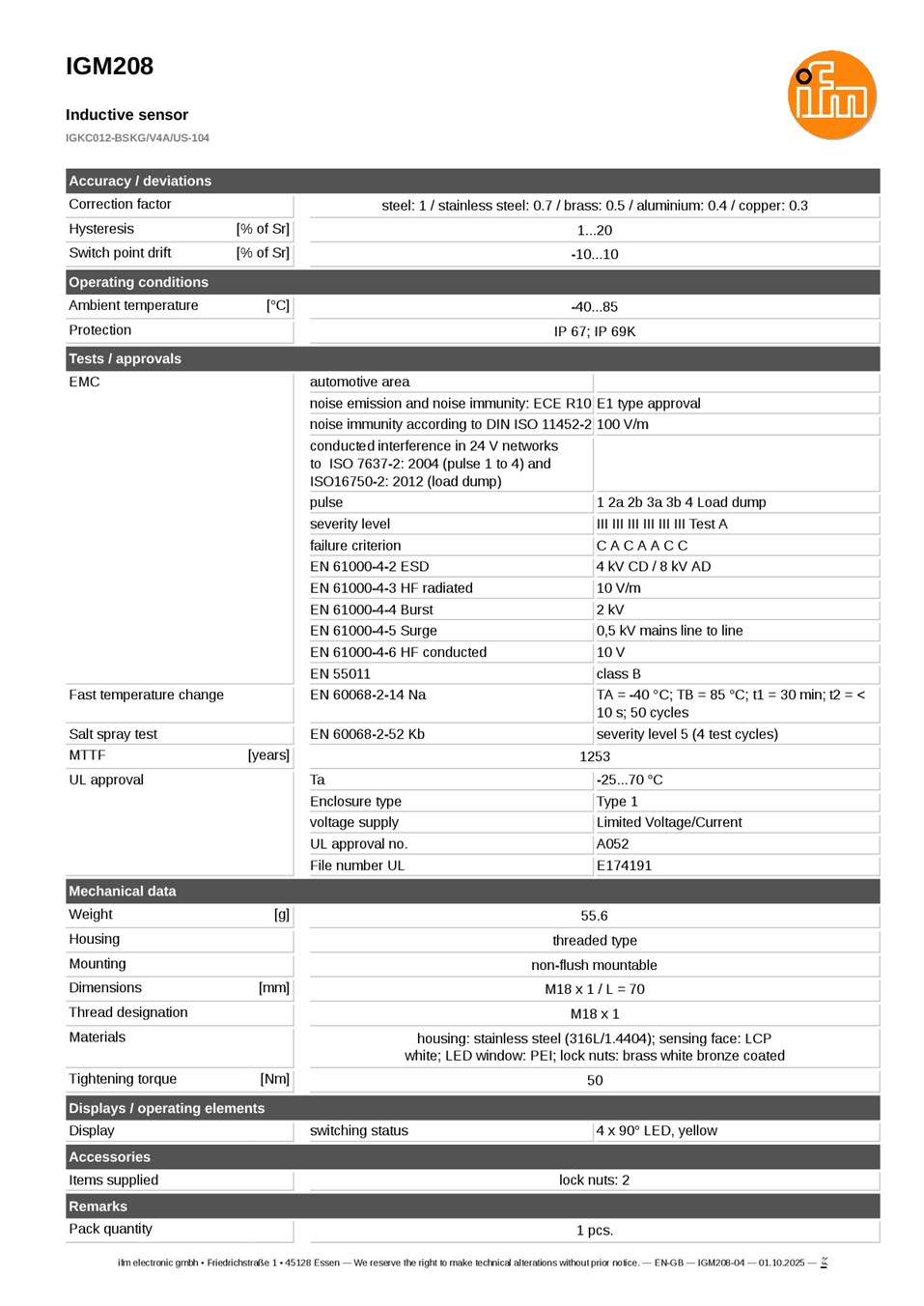

• Correction Factor: Steel 1, Stainless Steel 0.7, Brass 0.5, Aluminium 0.45, Copper 0.35
• Hysteresis: 1–20% ของระยะตรวจจับจริง
• Switch-Point Drift: -10 ถึง +10%
• ความทนต่อแรงสั่นสะเทือน: 20g (10–3000Hz) ตาม EN 60068-2-6
• ความทนต่อแรงกระแทก: 100g (11ms) ตาม EN 60068-2-27
• ความทนต่อแรงกระแทกต่อเนื่อง: 40g (6ms) ตาม EN 60068-2-27
• การรับรอง: E1 Type Approval
• ระบบแสดงสถานะ: LED สีเหลือง 4 ตำแหน่ง
• ระบบป้องกัน: Short Circuit, Reverse Polarity และ Overload

การใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในเครื่องจักรเคลื่อนที่ (Mobile Machinery)
• ระบบควบคุมเครื่องจักรกลการเกษตรและเครื่องจักรก่อสร้าง
• ตรวจสอบตำแหน่งกลไกและชิ้นส่วนโลหะในระบบยานยนต์
• ตรวจจับตำแหน่งชิ้นงานในเครื่องจักรอัตโนมัติ
• งานที่มีแรงสั่นสะเทือน แรงกระแทก หรืออุณหภูมิเปลี่ยนแปลงสูง
• ระบบควบคุมที่ต้องการเซนเซอร์ Normally Closed พร้อมขั้วต่อ M12

ข้อควรทราบ

IGM208 เป็นเซนเซอร์ PNP/NPN Normally Closed (NC) ซึ่งแตกต่างจากรุ่น IGM201 ที่เป็น Normally Open (NO) โดยรองรับการต่อแบบ DC 3 สาย PNP หรือ DC 2 สาย PNP/NPN รุ่นนี้ใช้ขั้วต่อ M12 ไม่ใช่สาย PUR ติดตั้งแบบ Non-Flush Mounting โดยต้องเว้นระยะจากโลหะรอบหัวตรวจจับตามข้อกำหนดผู้ผลิต ควรตรวจสอบแผนผังการต่อสายให้ตรงกับอินพุต PLC โดยเฉพาะการต่อแบบ 2 สายซึ่งต้องคำนึงถึงกระแสโหลดขั้นต่ำ 2mA และกระแสรั่วไหลสูงสุด 0.5mA ระยะตรวจจับ 12 มม. เป็นค่าพิกัดสำหรับเหล็ก และอาจลดลงเมื่อใช้กับโลหะชนิดอื่น
