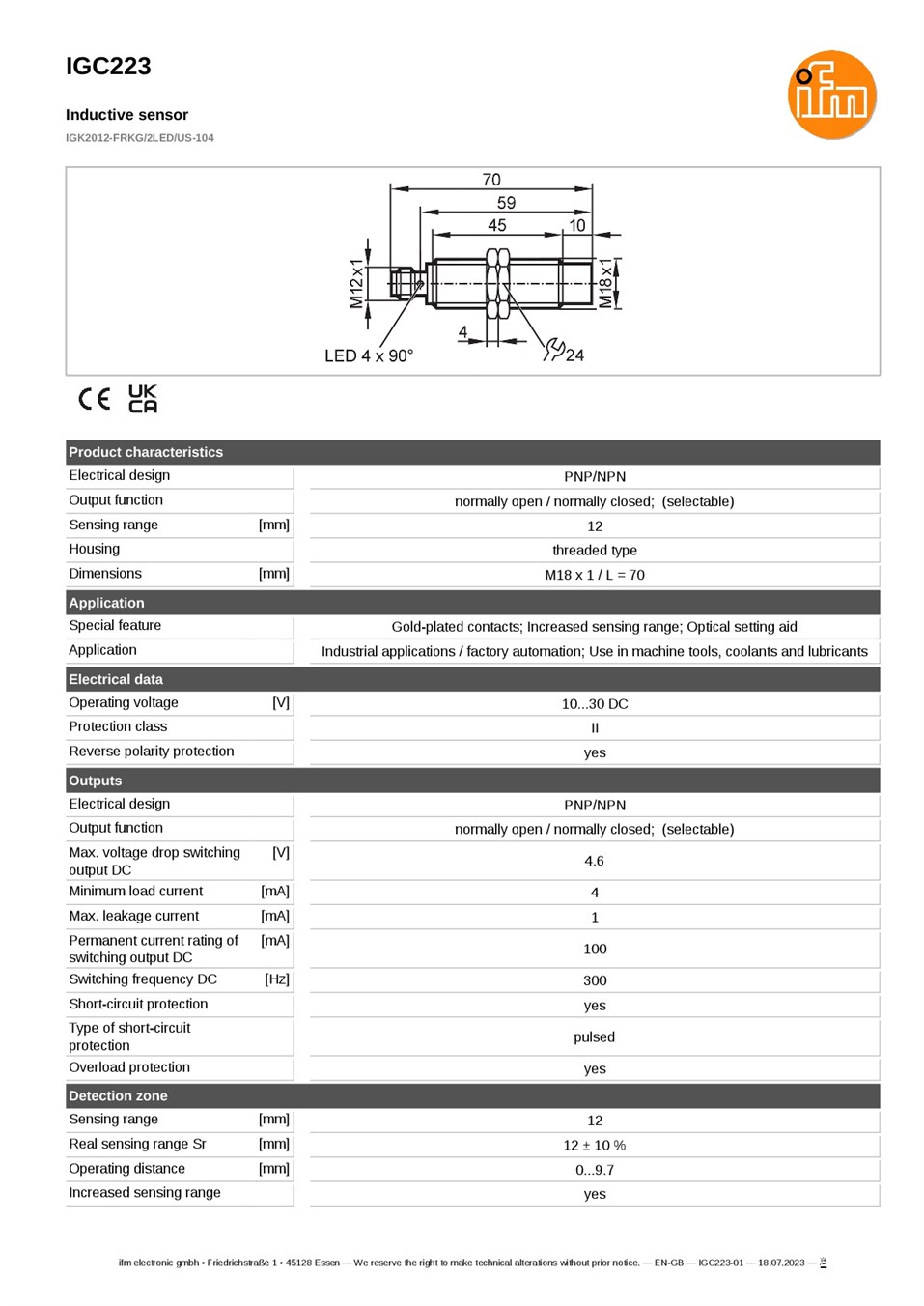

IGC223 \ Inductive sensor \ Range 12 mm \ PNP/NPN NO/NC \ M18 \ Connector M12

รายละเอียดสินค้า ifm IGC223 Inductive Sensor

ifm IGC223 (IGK2012-FRKG/2LED/US-104) เป็นเซนเซอร์ตรวจจับโลหะแบบเหนี่ยวนำ (Inductive Proximity Sensor) ในกลุ่ม efector 100 สำหรับตรวจจับวัตถุโลหะโดยไม่ต้องสัมผัส เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม เครื่องจักรกล และงานตรวจสอบตำแหน่งชิ้นส่วนโลหะ

จุดเด่นของรุ่น IGC223 คือระยะตรวจจับพิกัด 12 มม. พร้อมระบบไฟฟ้าแบบ PNP/NPN และสามารถเลือกฟังก์ชันเอาต์พุต Normally Open (NO) หรือ Normally Closed (NC) ได้ตามการตั้งค่าของอุปกรณ์ ช่วยให้รองรับรูปแบบวงจรควบคุมที่แตกต่างกัน

เซนเซอร์มีระบบ Optical Setting Aid ช่วยในการปรับตำแหน่งติดตั้ง โดยมีไฟ LED สีแดงสำหรับช่วยตั้งค่า และไฟ LED สีเหลืองแสดงสถานะการสวิตช์ ตัวเรือนทองเหลืองเคลือบ White Bronze พร้อมหน้าเซนเซอร์ LCP สีขาว ทนต่อน้ำมันและสารหล่อเย็น เหมาะสำหรับเครื่องจักรในอุตสาหกรรมโลหะและงาน Machine Tools

คุณสมบัติเด่น

• Inductive Proximity Sensor สำหรับตรวจจับโลหะโดยไม่ต้องสัมผัส
• ระยะตรวจจับพิกัด (Sensing Range) 12 มม.
• ระยะทำงาน (Operating Distance) 0-9.7 มม.
• มีคุณสมบัติ Increased Sensing Range
• ระบบไฟฟ้าแบบ PNP/NPN
• สามารถเลือกฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC)
• ใช้ระบบการเชื่อมต่อ DC แบบ 2 สาย
• มี Optical Setting Aid สำหรับช่วยจัดตำแหน่งเซนเซอร์
• ไฟ LED สีแดงสำหรับช่วยตั้งค่าตำแหน่ง
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์ 4 ตำแหน่งรอบตัวเรือน
• แรงดันไฟฟ้าทำงาน 10-30 VDC
• ความถี่ในการสวิตช์ 300 Hz
• กระแสโหลดเอาต์พุตสูงสุด 100 mA
• ตัวเรือนทรงกระบอกเกลียว M18 x 1 ความยาว 70 มม.
• ติดตั้งแบบ Non-Flush Mountable
• ตัวเรือนทองเหลืองเคลือบ White Bronze
• หน้าเซนเซอร์ผลิตจากวัสดุ LCP สีขาว
• คอนเน็กเตอร์ M12 A-coded พร้อมหน้าสัมผัสเคลือบทอง
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ระดับการป้องกัน IP68 สำหรับสภาพแวดล้อมที่มีสารหล่อเย็น ตามเงื่อนไขของผู้ผลิต
• รองรับอุณหภูมิใช้งาน -25 ถึง +70 °C

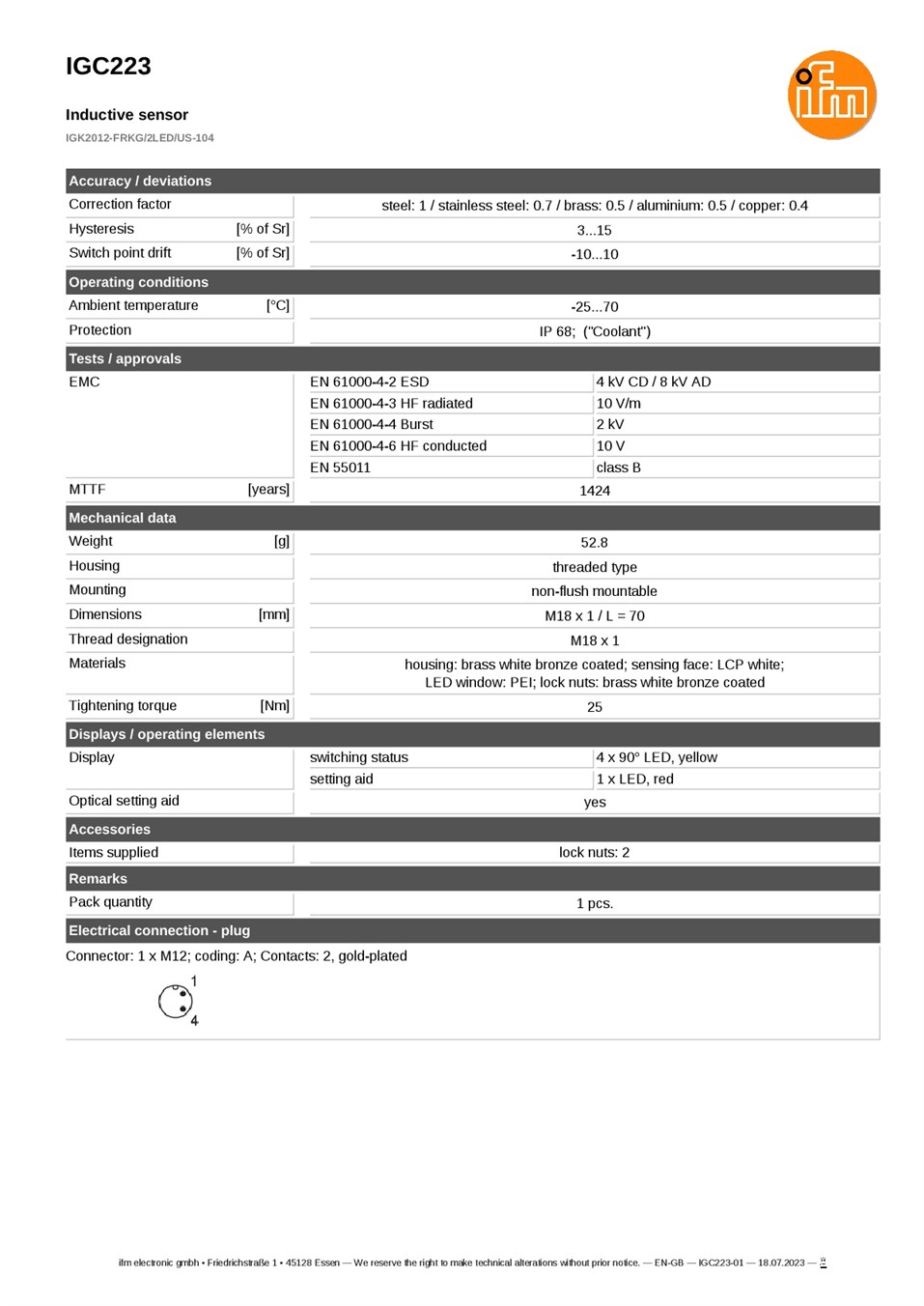

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: IGC223
• รหัสผลิตภัณฑ์ตามเอกสาร ifm: IGK2012-FRKG/2LED/US-104
• รหัสที่ระบุบนเว็บไซต์ SCMA: IGK2012-FRKG/M/2LED/US-104-IRF
• กลุ่มผลิตภัณฑ์: efector 100
• ประเภทสินค้า: Inductive Proximity Sensor
• หลักการตรวจจับ: Inductive
• วัตถุที่ตรวจจับ: โลหะ
• คุณสมบัติพิเศษ: Increased Sensing Range, Optical Setting Aid
• รูปแบบตัวเรือน: Cylindrical Threaded Housing
• ขนาดเกลียว: M18 x 1
• ความยาวตัวเรือน: 70 mm
• รูปแบบการติดตั้ง: Non-Flush Mountable
• ระยะตรวจจับพิกัด (Sensing Range): 12 mm
• ระยะตรวจจับจริง (Real Sensing Range Sr): 12 mm ±10%
• ระยะทำงาน (Operating Distance): 0-9.7 mm
• แรงดันไฟฟ้าทำงาน: 10-30 VDC
• Protection Class: II
• ระบบเอาต์พุต: DC PNP/NPN
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed (Selectable)
• จำนวนหน้าสัมผัสคอนเน็กเตอร์: 2 Contacts
• กระแสโหลดเอาต์พุตสูงสุด: 100 mA
• กระแสโหลดขั้นต่ำ: 4 mA
• กระแสรั่วไหลสูงสุด: 1 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 4.6 VDC
• ความถี่ในการสวิตช์: 300 Hz
• ระบบป้องกันการลัดวงจร: มี แบบ Pulsed
• ระบบป้องกันโหลดเกิน: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• Hysteresis: 3-15% ของ Sr
• Switch-Point Drift: -10 ถึง +10% ของ Sr
• Correction Factor - Steel: 1.0
• Correction Factor - Stainless Steel: 0.7
• Correction Factor - Brass: 0.5
• Correction Factor - Aluminium: 0.5
• Correction Factor - Copper: 0.4
• ระดับการป้องกัน: IP68 (Coolant)
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• วัสดุตัวเรือน: Brass, White Bronze Coated
• วัสดุหน้าเซนเซอร์: LCP สีขาว
• วัสดุหน้าต่าง LED: PEI
• วัสดุนอตยึด: Brass, White Bronze Coated
• แรงขันสูงสุด: 25 Nm
• น้ำหนัก: 52.8 g
• ไฟแสดงสถานะการสวิตช์: LED สีเหลือง 4 ตำแหน่ง รอบตัวเรือนทุก 90°
• ไฟช่วยตั้งค่า: LED สีแดง 1 จุด
• Optical Setting Aid: มี
• การเชื่อมต่อ: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 2 Contacts
• หน้าสัมผัสคอนเน็กเตอร์: Gold-Plated Contacts
• MTTF: 1424 ปี ตามข้อมูลคำนวณของผู้ผลิต
• มาตรฐาน EMC: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 และ EN 55011 Class B

การใช้งาน

• ตรวจจับตำแหน่งชิ้นงานโลหะบนสายพานลำเลียง
• ตรวจสอบการมีอยู่หรือไม่มีอยู่ของชิ้นส่วนโลหะในเครื่องจักร
• ระบบตรวจจับตำแหน่งกลไกและอุปกรณ์จับยึดชิ้นงาน
• ระบบควบคุมเครื่องจักรอัตโนมัติและสายการผลิต
• งานเครื่องจักรกลโลหะ (Metalworking Machines)
• ระบบเครื่องจักรที่มีน้ำมันหล่อเย็นและสารหล่อลื่น
• ระบบตรวจจับตำแหน่งชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ระบบที่ต้องการการช่วยตั้งตำแหน่งด้วย Optical Setting Aid
• ระบบควบคุมที่รองรับเซนเซอร์ DC แบบ 2 สาย

ข้อควรทราบ

• IGC223 เป็น Inductive Sensor สำหรับตรวจจับโลหะ ไม่สามารถตรวจจับวัสดุอโลหะ เช่น พลาสติก ไม้ หรือแก้วได้โดยตรง
• ระยะตรวจจับพิกัด 12 มม. อ้างอิงวัตถุทดสอบมาตรฐาน ส่วนระยะทำงานที่ผู้ผลิตกำหนดคือ 0-9.7 มม.
• ระยะตรวจจับเปลี่ยนแปลงตามชนิด ขนาด และรูปร่างของโลหะ
• ฟังก์ชัน NO และ NC เป็นแบบเลือกตั้งค่าได้ ไม่ใช่การมีเอาต์พุต NO และ NC แยกออกมาสองช่องพร้อมกัน
• รุ่นนี้ใช้ระบบ PNP/NPN แบบ 2 สาย ไม่ใช่เซนเซอร์ PNP 3 สายทั่วไป
• ก่อนเชื่อมต่อกับ PLC ต้องตรวจสอบวงจรอินพุตและพิจารณากระแสรั่วไหลสูงสุด 1 mA กระแสโหลดขั้นต่ำ 4 mA และแรงดันตกคร่อมสูงสุด 4.6 V
• ต้องติดตั้งแบบ Non-Flush Mountable โดยเว้นระยะจากโลหะรอบหน้าเซนเซอร์ตามข้อกำหนดการติดตั้ง
• ใช้แรงดันไฟฟ้า DC 10-30 V และรองรับกระแสโหลดสูงสุด 100 mA
• คอนเน็กเตอร์เป็น M12 A-coded ที่มีหน้าสัมผัสใช้งาน 2 จุด ต้องตรวจสอบผังการต่อสายเฉพาะรุ่นก่อนติดตั้ง
• Optical Setting Aid เป็นระบบช่วยตั้งตำแหน่ง ไม่ใช่การปรับระยะตรวจจับพิกัดของเซนเซอร์
• ระดับ IP68 (Coolant) ต้องใช้งานร่วมกับคอนเน็กเตอร์และสายที่เหมาะสม และปฏิบัติตามเงื่อนไขของผู้ผลิต
• IGC223 เป็นเซนเซอร์ตรวจจับตำแหน่งทั่วไป ไม่ใช่ Safety Sensor สำหรับระบบ Machine Safety
• ควรตรวจสอบ Datasheet และคู่มือการตั้งค่าเอาต์พุตของ ifm IGC223 ก่อนติดตั้งจริง
