FVC240 Vortex Flow Meter SUPMEA

FVC240 Vortex Flow Meter SUPMEA

FVC240 เป็นเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์ (Vortex Flow Meter) ใช้หลักการ Karman Vortex Principle สำหรับตรวจวัดอัตราการไหลของก๊าซ ของเหลว และไอน้ำในระบบอุตสาหกรรม รองรับการแสดงค่าอัตราการไหลแบบทันทีและค่าปริมาณสะสม รวมถึงสัญญาณเอาต์พุตและการสื่อสารสำหรับเชื่อมต่อกับระบบควบคุม

จุดเด่น

• Vortex Flow Meter สำหรับ Gas, Liquid และ Steam
• รองรับขนาด DN15–DN300
• ใช้หลักการ Karman Vortex Principle
• Accuracy 1.5% / 1.0%
• รองรับ Output 4–20mA และ Pulse
• รองรับ RS485 Communication (Modbus RTU)
• Power Supply 24VDC
• Protection Degree IP65
• ตัวเรือน Stainless Steel
• จอแสดงผล 128×64 dot matrix LCD

ข้อมูลทางเทคนิค

• Brand: SUPMEA
• Model: FVC240
• Series: FVC240 Series
• Product Type: Vortex Flow Meter
• Diameter Nominal: DN15–DN300
• Applicable Medium: Gas, Liquid, Steam
• Accuracy: 1.5% / 1.0%
• Medium Temperature: -40°C ถึง +100°C / -40°C ถึง +250°C / -40°C ถึง +330°C
• Output Signal: 4–20mA / Pulse
• Communication: RS485 (Modbus RTU)
• Power Supply: 24VDC
• Ingress Protection: IP65
• Body Material: Stainless Steel
• Display: 128×64 dot matrix LCD

แรงดันตามรูปแบบการติดตั้ง

• Flange and Clamp Connection: DN15–DN50 รองรับแรงดัน 4.0 MPa
• Flange and Clamp Connection: DN65–DN100 รองรับแรงดัน 2.5 MPa
• Flange and Clamp Connection: ขนาดมากกว่า DN125 รองรับแรงดัน 1.6 MPa
• Flange Connection: DN15–DN50 รองรับแรงดัน 2.5 MPa
• Flange Connection: DN65–DN300 รองรับแรงดัน 1.6 MPa

การใช้งาน

• อุตสาหกรรมพลังงาน
• อุตสาหกรรมเคมี
• งานด้านสิ่งแวดล้อม
• อุตสาหกรรมกระดาษ
• ระบบวัดอัตราการไหลของก๊าซ ของเหลว และไอน้ำ

ข้อมูลผลิตภัณฑ์

• Brand: SUPMEA
• Model: FVC240
• Type: Vortex Flow Meter
• Size Range: DN15–DN300
• Medium: Gas / Liquid / Steam
• Accuracy: 1.5% / 1.0%
• Output: 4–20mA / Pulse
• Communication: RS485 Modbus RTU
• Power Supply: 24VDC
• Protection: IP65

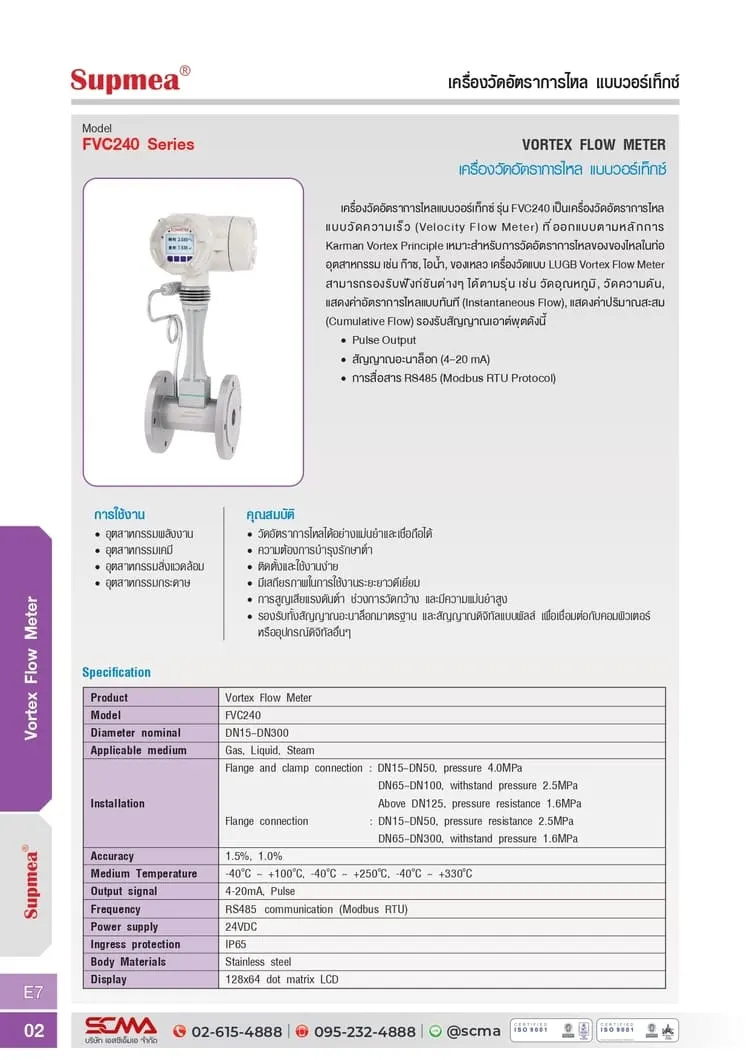

• Catalog: SCMA General Catalog Vol.5
• Catalog Page: E7-02
