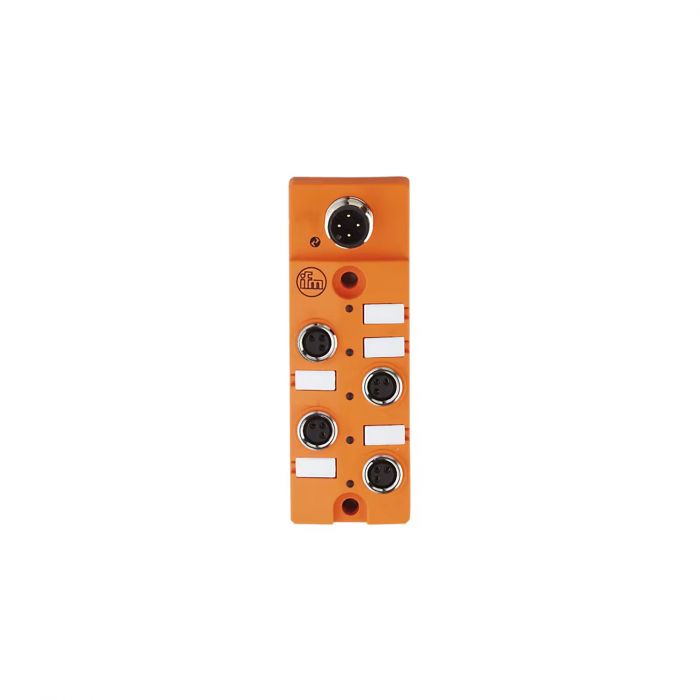

รายละเอียด AL2410 ifm โมดูลอินพุต IO-Link CompactLine 4 ช่อง พร้อมพอร์ต M8

AL2410 เป็นโมดูลอินพุตดิจิทัล PNP จำนวน 4 ช่อง สำหรับรวบรวมสัญญาณเซนเซอร์ผ่านพอร์ต M8 และส่งข้อมูลด้วย IO-Link ตัวเรือนขนาดกะทัดรัดเหมาะสำหรับติดตั้งใกล้กลุ่มเซนเซอร์ในพื้นที่จำกัด

คุณสมบัติเด่น

• รับสัญญาณดิจิทัล PNP ได้ 4 ช่อง
• มีพอร์ต M8 จำนวน 4 พอร์ต
• ส่งข้อมูลผ่านสาย IO-Link M12 เพียงเส้นเดียว
• อินพุตมีระบบป้องกันลัดวงจร
• มี LED แสดงการทำงาน ข้อผิดพลาด และฟังก์ชัน

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟฟ้าของโมดูลตามสเปก: 50 mA
• จำนวนอินพุตดิจิทัล: 4 ช่อง
• ชนิดอินพุต: PNP
• กระแสจ่ายเซนเซอร์สูงสุดต่อพอร์ต: 100 mA
• กระแสอินพุต High: 6–10 mA
• กระแสอินพุต Low: 0–2 mA
• ระดับสัญญาณ High: มากกว่า 11 V
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM2 หรือ 38.4 kBaud
• รอบประมวลผลขั้นต่ำ: 2.9 ms
• โหมด SIO: ไม่รองรับ
• ขั้วต่ออินพุต: M8 แบบ A-coded จำนวน 4 พอร์ต
• ขั้วต่อ IO-Link: M12 แบบ A-coded
• ขนาด: 85.5 × 30 × 23.7 มม.
• วัสดุ: ตัวเรือน PBT ขั้วต่อทองเหลืองชุบนิกเกิล และซีล FKM
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับเพิ่มอินพุตเซนเซอร์ดิจิทัลให้ IO-Link Master ต้องตรวจสอบกำลังจ่ายของมาสเตอร์และกระแสเซนเซอร์ต่อพอร์ต ใช้สาย IO-Link ยาวไม่เกิน 20 เมตรตามข้อกำหนด V1.1.2 และตรวจสอบหมายเหตุด้านการรับรองสำหรับงาน NFPA 79
