AL2323 \ ecomat 500 \ IO-Link splitter-boxes \ IOL MOD SL 8XDX/DX B M12 IP67 \ PL \

รายละเอียด AL2323 ifm โมดูลอินพุตเอาต์พุต IO-Link 16 ช่อง สำหรับพอร์ต Class B

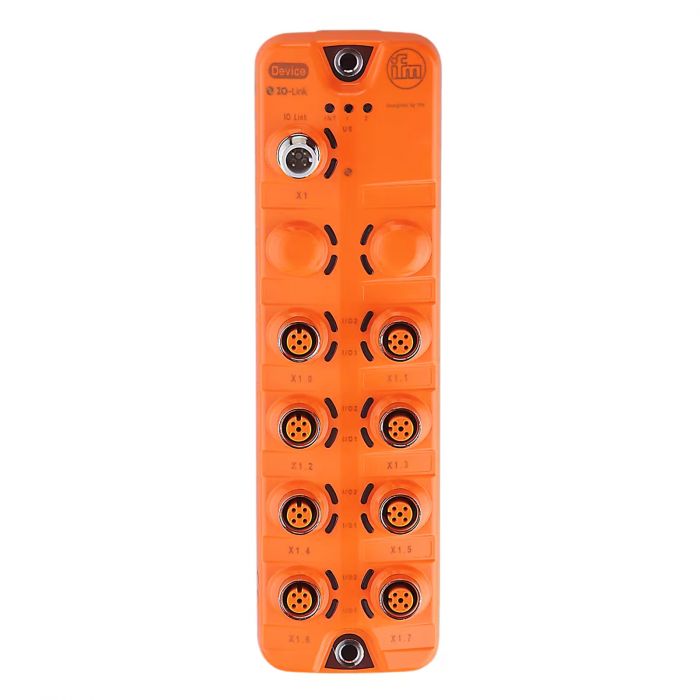

AL2323 เป็นโมดูลดิจิทัล I/O ที่กำหนดช่องเป็นอินพุตหรือเอาต์พุตได้ รวมทั้งหมด 16 ช่อง ใช้กับ IO-Link Master พอร์ต Class B และใช้ไฟเลี้ยง UA สำหรับเซนเซอร์และแอกชูเอเตอร์ มีพอร์ต M12 จำนวน 8 พอร์ต

คุณสมบัติเด่น

• กำหนดช่องเป็นอินพุตหรือเอาต์พุตดิจิทัลได้
• ใช้ไฟเลี้ยง UA จากระบบพอร์ต Class B
• รองรับอินพุต PNP Type 3
• สื่อสารผ่าน IO-Link COM3
• เอาต์พุตมีระบบป้องกันลัดวงจร

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟเลี้ยง US: 100 mA
• แรงดันไฟเลี้ยง UA: 18–30 V DC
• กระแสจาก UA สูงสุด: 3,600 mA
• จำนวนช่อง I/O รวม: 16 ช่อง
• อินพุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง แบบ PNP Type 3
• ระดับสัญญาณ High: 11–28 V และ Low: 0–5 V
• เอาต์พุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1.8 A
• กระแสโหลดเอาต์พุตรวมสูงสุด: 3.6 A
• กระแสโหลดรวมต่อกลุ่มสูงสุด: 1.8 A
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM3
• พอร์ตมาสเตอร์ที่ต้องการ: Class B
• รอบประมวลผลขั้นต่ำ: 2 ms
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

ต้องใช้งานกับพอร์ตมาสเตอร์ Class B และตรวจสอบกำลังจ่าย UA ของมาสเตอร์ให้เพียงพอ จำนวนช่องรวมเป็น 16 ช่องตามการกำหนดค่า ต้องจำกัดโหลดต่อกลุ่มและโหลดรวมตามสเปก รุ่นนี้ไม่รองรับ SIO
