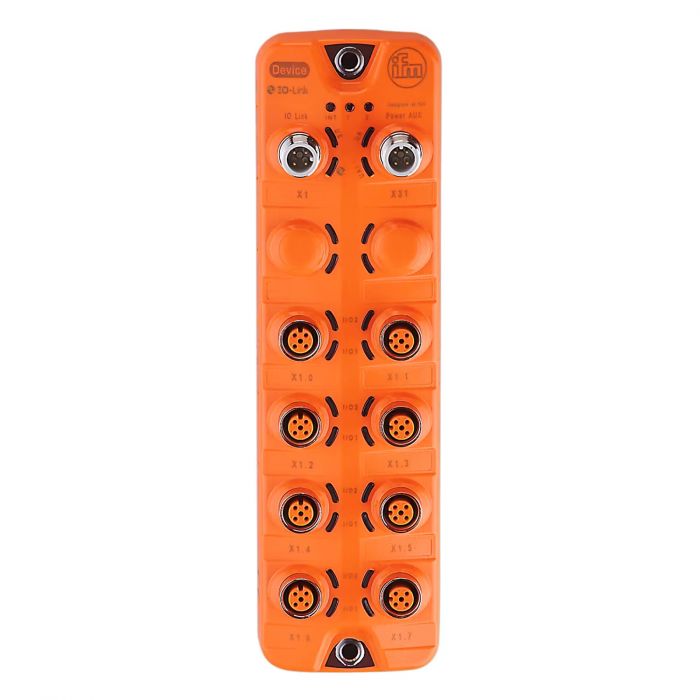

AL2305 \ ecomat 500 \ IO-Link splitter-boxes \ IOL MOD SL 8XMP/DX E M12 IP67 \ PL

รายละเอียด AL2305 ifm โมดูล IO-Link อเนกประสงค์ พร้อมไฟเลี้ยงภายนอก

AL2305 เป็นโมดูล IO-Link ที่กำหนดหน้าที่ช่องสัญญาณได้ รองรับสัญญาณดิจิทัล แอนะล็อก ความถี่ และ PWM/PWM-I ตามโหมดการใช้งาน มีวงจรไฟเลี้ยงภายนอก UA และ UAi สำหรับโหลดและเซนเซอร์

คุณสมบัติเด่น

• รวมฟังก์ชันรับสัญญาณและควบคุมโหลดหลายประเภท
• รับสัญญาณแอนะล็อก 4–20 mA หรือ 0–10 V
• รองรับอินพุตความถี่ 2 ช่อง
• รองรับ PWM และ PWM-I ในโหมด Acyclic Enhanced
• ใช้ IO-Link Master พอร์ต Class A พร้อมไฟเลี้ยง AUX แยก

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟเลี้ยง US: 100 mA
• แรงดันไฟเลี้ยง UA และ UAi: 18–30 V DC
• จำนวนช่อง I/O รวม: 16 ช่อง โดยฟังก์ชันขึ้นอยู่กับการกำหนดค่า
• อินพุตดิจิทัล: สูงสุด 16 ช่อง แบบ PNP Type 3
• อินพุตแอนะล็อก: สูงสุด 8 ช่อง แบบ 4–20 mA หรือ 0–10 V
• ความละเอียดแอนะล็อก: 16 บิต ความแม่นยำ 0.3%
• อินพุตความถี่: 2 ช่อง
• เอาต์พุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1.8 A
• กระแสเอาต์พุตรวมสูงสุด: 3.6 A และต่อกลุ่มสูงสุด 1.8 A
• PWM: สูงสุด 8 ช่อง และ PWM-I: สูงสุด 2 ช่อง ในโหมด Acyclic Enhanced
• ช่วงความถี่ PWM/PWM-I: 20–1,000 Hz
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM3 พอร์ตมาสเตอร์ Class A
• รอบประมวลผลขั้นต่ำ: 4 ms
• ขนาดตามสเปก: 26 × 59.3 × 208 มม.
• ระดับการป้องกัน: IP65 และ IP67
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวมสัญญาณหลายประเภทผ่าน IO-Link ต้องเลือกโหมดและ IODD ให้ตรงกับฟังก์ชัน โดย PWM/PWM-I ใช้ได้ในโหมด Acyclic Enhanced จำนวนช่องแต่ละฟังก์ชันใช้ทรัพยากรร่วมกัน ต้องตรวจสอบการจ่ายไฟ UA/UAi และจำกัดกระแสต่อกลุ่มกับกระแสรวมตามข้อกำหนด
