AL2223 \ ecomat 500 \ IO-Link splitter-boxes \ IOL MOD SL 8XDX/DX B M12 IP69K \ PL \

รายละเอียด AL2223 ifm โมดูลอินพุตเอาต์พุต IO-Link 16 ช่อง สำหรับ Class B พร้อมขั้วต่อสเตนเลส

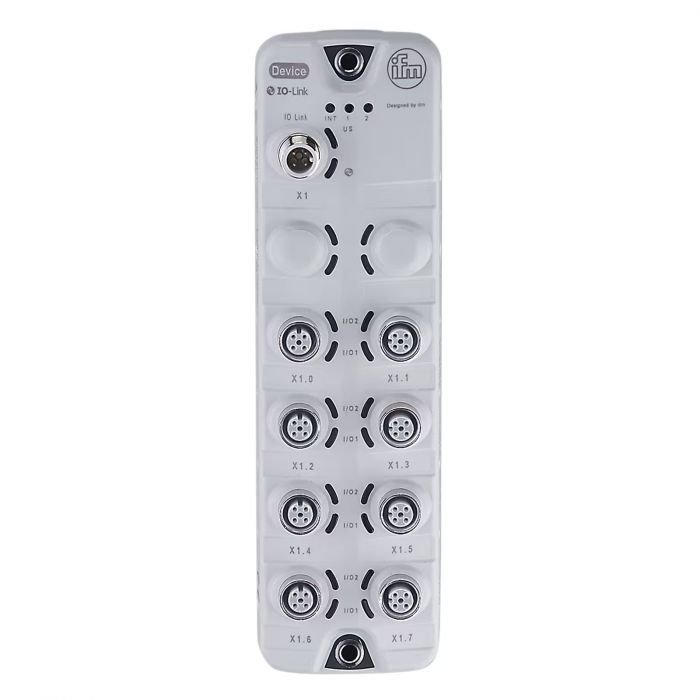

AL2223 เป็นโมดูลดิจิทัล I/O ที่กำหนดหน้าที่ช่องได้รวม 16 ช่อง ใช้งานกับ IO-Link Master พอร์ต Class B และใช้ไฟเลี้ยง UA สำหรับเซนเซอร์และโหลด มีขั้วต่อสเตนเลสและซีล EPDM สำหรับงานที่ต้องการการป้องกันสูง

คุณสมบัติเด่น

• กำหนดช่องเป็นอินพุตหรือเอาต์พุตดิจิทัลได้
• ใช้ไฟเลี้ยง UA ผ่านระบบพอร์ต Class B
• รองรับอินพุต PNP Type 3
• สื่อสารผ่าน IO-Link COM3
• รองรับ IP69K ตามเงื่อนไขผู้ผลิต

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 18–30 V DC
• กระแสไฟเลี้ยง US: 100 mA
• แรงดันไฟเลี้ยง UA: 18–30 V DC
• กระแสจาก UA สูงสุด: 3,600 mA
• จำนวนช่อง I/O รวม: 16 ช่อง
• อินพุตดิจิทัล: สูงสุด 16 ช่อง แบบ PNP Type 3
• เอาต์พุตดิจิทัล: กำหนดค่าได้สูงสุด 16 ช่อง
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1.8 A
• กระแสเอาต์พุตรวมสูงสุด: 3.6 A และต่อกลุ่มสูงสุด 1.8 A
• IO-Link: เวอร์ชัน 1.1 ความเร็ว COM3
• พอร์ตมาสเตอร์ที่ต้องการ: Class B
• รอบประมวลผลขั้นต่ำ: 2 ms
• พอร์ต I/O: M12 แบบ A-coded จำนวน 8 พอร์ต
• วัสดุ: ตัวเรือน PA ขั้วต่อสเตนเลส 316L และซีล EPDM
• ขนาด: 208 × 59.3 × 38.4 มม.
• ระดับการป้องกัน: IP65, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

ต้องใช้งานกับ IO-Link Master Class B และตรวจสอบกำลังจ่าย UA ให้เพียงพอ มีช่องจริงรวม 16 ช่องตามการกำหนดค่า ต้องจำกัดกระแสต่อกลุ่มและกระแสรวม การใช้งานระดับ IP69K ต้องใช้ฝาปิดป้องกันสเตนเลส รุ่นนี้ไม่รองรับ SIO
