รายละเอียด AL1423 ifm IO-Link Master PerformanceLine EtherNet/IP แบบ 8 พอร์ต

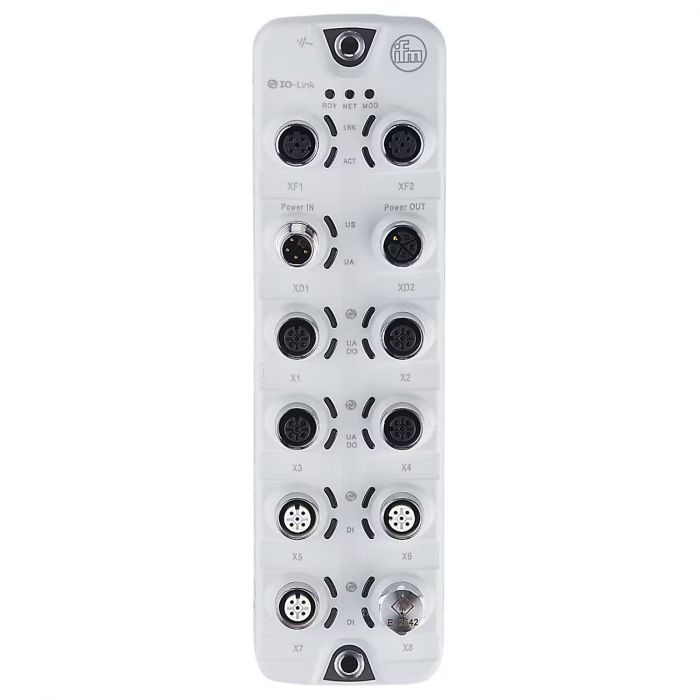

AL1423 เป็น IO-Link Master พร้อมอินเทอร์เฟซ EtherNet/IP รองรับพอร์ต Class A จำนวน 4 พอร์ตและ Class B จำนวน 4 พอร์ต มีไฟเลี้ยง US และ UA แยกกัน ตัวเรือนสีเทาพร้อมขั้วต่อสเตนเลสเหมาะสำหรับงานภาคสนามในอุตสาหกรรมอาหารและเครื่องดื่ม

คุณสมบัติเด่น

• รองรับอุปกรณ์ IO-Link รวม 8 พอร์ต
• เชื่อมต่อระบบควบคุมผ่าน EtherNet/IP
• รองรับโครงสร้างเครือข่ายแบบสายและวงแหวน DLR
• ตั้งค่าจำกัดกระแสของแต่ละพอร์ตได้
• รองรับการต่อพ่วงแหล่งจ่ายไฟผ่านขั้วต่อ M12 L-coded

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง US: 20–28 V DC แบบ PELV
• แรงดันไฟเลี้ยง UA: 20–30 V DC
• กระแสใช้งาน US: 300–3,900 mA ตามภาระโหลด
• กระแสจ่ายรวม US สูงสุด: 3.6 A
• กระแสจ่ายรวม UA สูงสุด: 8 A
• กระแสต่อพอร์ต: ปรับได้ 0–2 A
• พอร์ต IO-Link: 4 พอร์ต Class A และ 4 พอร์ต Class B
• มาตรฐาน IO-Link: เวอร์ชัน 1.1 รองรับ COM1, COM2 และ COM3
• อินพุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• เอาต์พุตดิจิทัล: รองรับสูงสุด 12 ช่องตามการตั้งค่า
• กระแสเอาต์พุตสูงสุดต่อช่อง: 2 A
• โปรโตคอลเครือข่าย: EtherNet/IP, 10/100 Mbit/s
• การกำหนด IP: DHCP, BOOTP หรือกำหนดค่าคงที่
• โครงสร้างเครือข่าย: แบบสายและวงแหวน DLR
• จุดต่อ IO-Link: M12 A-coded 5 ขา จำนวน 8 จุด
• จุดต่อ Ethernet: M12 D-coded จำนวน 2 จุด
• จุดต่อไฟเลี้ยง: M12 L-coded แบบเข้าและออก
• ขนาด: 208 × 59.3 × 38.4 มม.
• วัสดุ: ตัวเรือน PA สีเทา ขั้วต่อสเตนเลส 316L และซีล EPDM
• ระดับการป้องกัน: IP65, IP66, IP67 และ IP69K ตามเงื่อนไขการติดตั้ง
• อุณหภูมิใช้งาน: -25 ถึง 60°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับระบบ EtherNet/IP ที่ต้องเชื่อมต่ออุปกรณ์ IO-Link ในพื้นที่ผลิตอาหารและเครื่องดื่ม ต้องควบคุมแรงดัน US ไม่ให้เกิน 28 V DC และตรวจสอบการจ่ายไฟ UA สำหรับโหลด Class B จำนวนช่องดิจิทัลขึ้นอยู่กับการตั้งค่าพอร์ตและไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันได้ การใช้งานระดับ IP69K ต้องติดตั้งฝาปิดสเตนเลสตามข้อกำหนดผู้ผลิต
