รายละเอียด AC5275 ifm โมดูล AS-i ClassicLine อินพุต 4 ช่อง เอาต์พุต 4 ช่อง

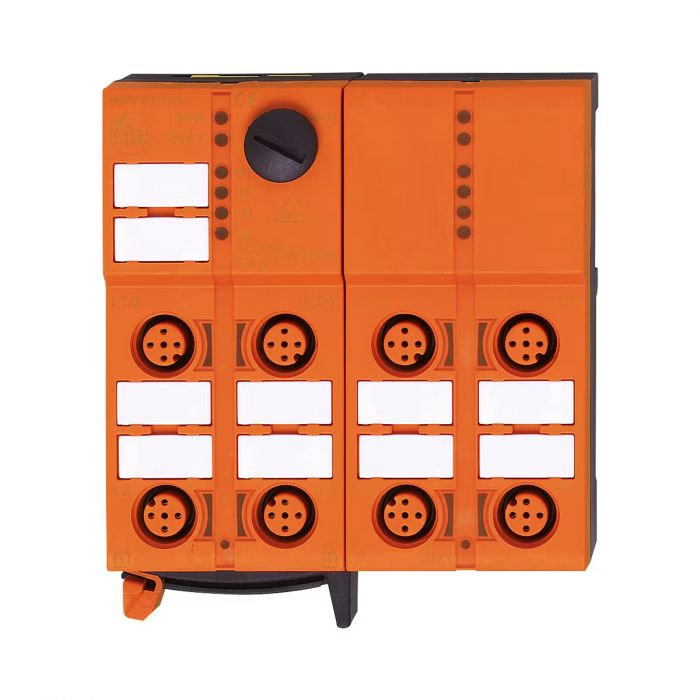

AC5275 เป็นโมดูล ClassicLine สำหรับติดตั้งภาคสนาม มีอินพุตดิจิทัล PNP 4 ช่องและเอาต์พุตดิจิทัล PNP 4 ช่อง จ่ายไฟเซนเซอร์จาก AS-i และจ่ายไฟเอาต์พุตจาก AUX ใช้งานร่วมกับ AS-i Master โปรไฟล์ M4

คุณสมบัติเด่น

• รวมอินพุตและเอาต์พุตดิจิทัลในโมดูลเดียว
• รองรับ AS-i 3.0 และ Extended Addressing
• มี Watchdog และระบบป้องกันการลัดวงจร
• ติดตั้งสายแบนได้ 3 ทิศทาง พร้อมหัวต่อ M12

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง AS-i: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 250 mA
• ไฟเลี้ยง AUX: 15–30 V DC
• อินพุต: 4 ช่อง PNP
• แรงดันจ่ายเซนเซอร์: 18–30 V DC
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 200 mA
• เอาต์พุต: 4 ช่อง PNP ช่วง 15–30 V DC
• กระแสต่อเอาต์พุตสูงสุด: 1 A; พิกัด DC-13 สูงสุด 20 W
• กระแสเอาต์พุตรวมสูงสุด: 4 A
• AS-i Profile: S-7.A.7; Master M4
• ขนาด: 103 × 90 × 44.2 มม.; ตัวเรือน PA
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

ต้องใช้ Master M4 และมี AUX สำหรับจ่ายไฟเอาต์พุต ห้ามต่อขั้ว I-, I+, I1–I4 เข้ากับศักย์ไฟฟ้าภายนอก เนื่องจากเชื่อมต่อทางไฟฟ้ากับสาย AS-i และต้องรักษาการแยกทางไฟฟ้าระหว่างวงจรอินพุตกับเอาต์พุตตามคู่มือ
