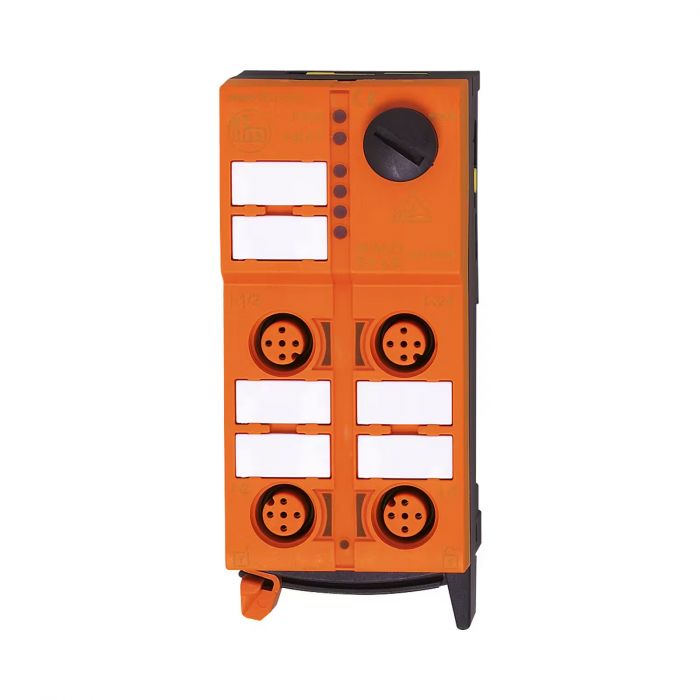

รายละเอียด AC5245 ifm โมดูล AS-i ClassicLine อินพุตดิจิทัล 4 ช่อง

AC5245 เป็นโมดูล ClassicLine สำหรับรับสัญญาณเซนเซอร์ PNP จำนวน 4 ช่อง จ่ายไฟเซนเซอร์จาก AS-i รองรับ Extended Addressing พร้อมหัวต่อ M12 และระบบติดตั้งรวดเร็วกับสายแบน

คุณสมบัติเด่น

• อินพุตเซนเซอร์แยก 4 ช่อง
• ติดตั้งสายแบนได้ 3 ทิศทาง
• มีระบบป้องกันการลัดวงจรของอินพุต
• มี LED แสดงสถานะการทำงาน สัญญาณ และข้อผิดพลาด

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 250 mA
• อินพุต: 4 ช่อง PNP
• แรงดันจ่ายเซนเซอร์: 18–30 V DC
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 200 mA
• กระแสอินพุต High: 6–10 mA; Low: 0–2 mA
• ระดับสัญญาณ High: มากกว่า 11 V
• AS-i: เวอร์ชัน 2.11 และ 3.0
• AS-i Profile: S-0.A.E; Master M2, M3 และ M4
• การเชื่อมต่อ: M12 A-coded แบบ 3 ขั้ว
• ขนาด: 103 × 45 × 44.7 มม.; ตัวเรือน PA
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมสัญญาณเซนเซอร์ภาคสนาม ต้องตรวจสอบกระแสเซนเซอร์รวมไม่เกิน 200 mA และห้ามต่อขั้วจ่ายเซนเซอร์หรืออินพุตเข้ากับศักย์ไฟฟ้าภายนอก เนื่องจากเชื่อมต่อทางไฟฟ้ากับสาย AS-i
