AC5234 \ ecomat 300 \ Bus system AS-interface \ ClassicL 2DO-Y 2DI-Y 2A IP67 \ DE \

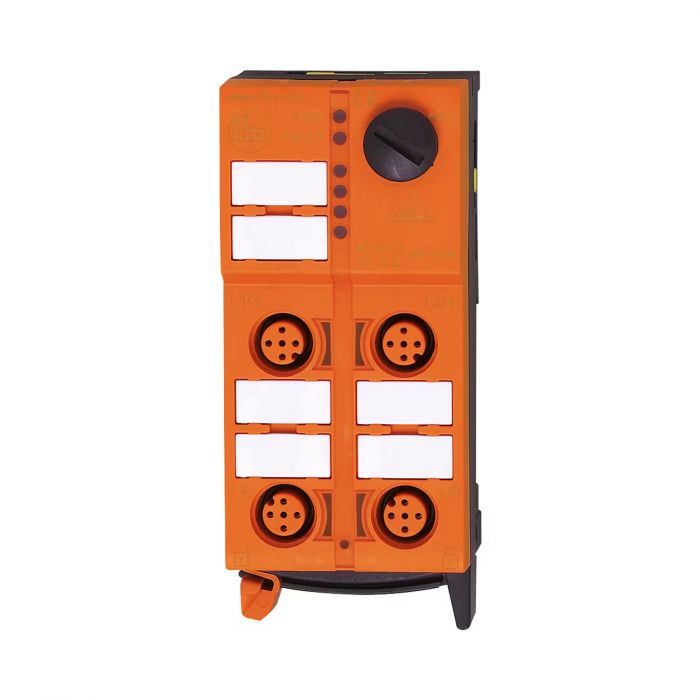

รายละเอียด AC5234 ifm โมดูล AS-i ClassicLine อินพุต 2 ช่อง เอาต์พุต 2 ช่อง

AC5234 เป็นโมดูล ClassicLine สำหรับรับสัญญาณ PNP 2 ช่องและควบคุมเอาต์พุต PNP 2 ช่อง จ่ายไฟเซนเซอร์จาก AS-i และจ่ายไฟโหลดจาก AUX พร้อมรองรับ Extended Addressing

คุณสมบัติเด่น

• เอาต์พุตรองรับกระแสสูงสุด 2 A ต่อช่องตามพิกัดโหลด
• มี Watchdog และระบบป้องกันการลัดวงจร
• ติดตั้งรวดเร็วกับสายแบนได้ 3 ทิศทาง
• มี LED แสดงสถานะการทำงานและข้อผิดพลาด

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง AS-i: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 150 mA
• ไฟเลี้ยง AUX: 15–30 V DC
• อินพุต: 2 ช่อง PNP
• แรงดันจ่ายเซนเซอร์: 18–30 V DC
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 100 mA
• เอาต์พุต: 2 ช่อง PNP ช่วง 15–30 V DC
• กระแสต่อเอาต์พุตสูงสุด: 2 A; พิกัด DC-13 สูงสุด 40 W
• กระแสเอาต์พุตรวมสูงสุด: 4 A
• AS-i Profile: S-B.A.E; Master M2, M3 และ M4
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

ต้องตรวจสอบการจัดสรรบิต โดย D0 และ D1 ใช้สำหรับเอาต์พุต ส่วน D2 และ D3 ใช้สำหรับอินพุต ห้ามต่อขั้วจ่ายเซนเซอร์หรืออินพุตเข้ากับศักย์ไฟฟ้าภายนอก และต้องรักษาการแยกทางไฟฟ้าระหว่างอินพุตกับเอาต์พุต
