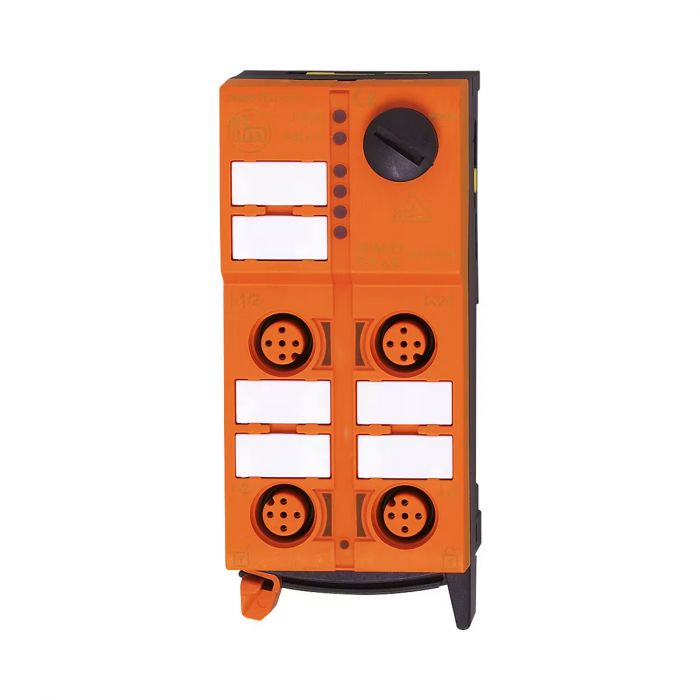

รายละเอียด AC5226 ifm โมดูล AS-i ClassicLine อินพุตกระแส 4 ช่อง พร้อมไฟ AUX

AC5226 เป็นโมดูล ClassicLine สำหรับรับสัญญาณกระแส 4–20 mA จำนวน 4 ช่อง จ่ายไฟเซนเซอร์จาก AUX และส่งข้อมูลผ่าน AS-i รองรับเซนเซอร์แบบ 2 สาย 3 สาย และ 4 สาย

คุณสมบัติเด่น

• รับสัญญาณกระแสได้ 4 ช่อง ความละเอียด 12 bit
• แยกทางไฟฟ้าระหว่าง AS-i กับ AUX และอินพุตอนาล็อก
• มีระบบป้องกันการต่อกลับขั้วและการลัดวงจร
• มี LED แสดงสถานะอินพุต ไฟเลี้ยง และข้อผิดพลาด

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง AS-i: 18–31.6 V DC
• กระแสจาก AS-i สูงสุด: 50 mA
• ไฟเลี้ยง AUX: 16–30 V DC
• กระแสจาก AUX สูงสุด: 2 A
• พิกัดกระแสโหลดรวม: 2 A
• อินพุตอนาล็อก: 4 ช่อง ช่วง 4–20 mA
• ความละเอียด: 12 bit
• ความแม่นยำ: 0.5% ของค่าสุดท้ายของช่วงวัด
• ภายใต้สัญญาณรบกวนแม่เหล็กไฟฟ้า: คลาดเคลื่อนน้อยกว่า ±1% ของค่าสุดท้ายของช่วงวัด
• AS-i Profile: S-7.3.E; Master M3 และ M4
• Extended Addressing: ไม่รองรับ
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมค่าจากเซนเซอร์อนาล็อกโดยใช้ไฟ AUX ต้องตรวจสอบกระแสโหลดรวมไม่เกินพิกัด และต่อเซนเซอร์แต่ละชนิดตามผัง การต่อแบบ 3 สายต้องใช้สะพานภายนอกตามคู่มือ
