รายละเอียด AC5223 ifm โมดูล AS-i ClassicLine อินพุตกระแส 2 ช่อง

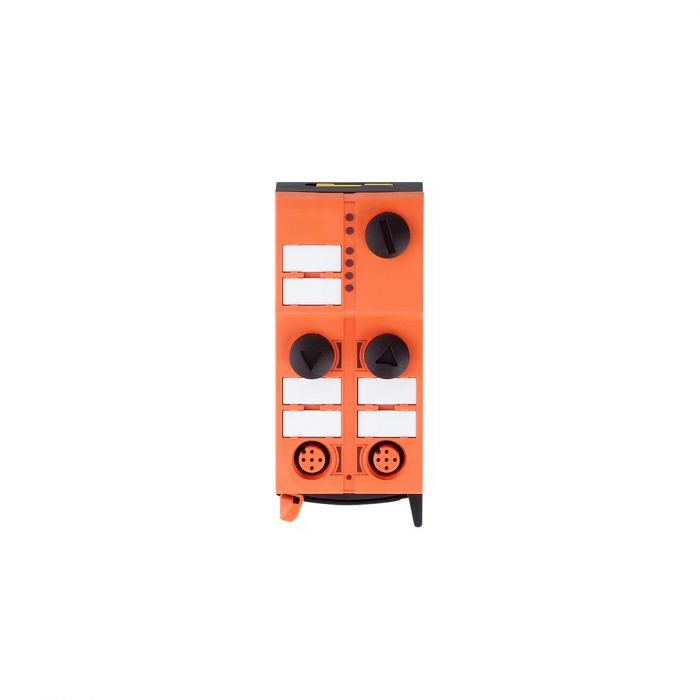

AC5223 เป็นโมดูล ClassicLine สำหรับรับสัญญาณกระแส 4–20 mA จำนวน 2 ช่อง รองรับเซนเซอร์แบบ 2 สาย 3 สาย และ 4 สาย จ่ายไฟจากสาย AS-i สีเหลือง พร้อมหัวต่อ M12 สำหรับติดตั้งภาคสนาม

คุณสมบัติเด่น

• รับสัญญาณกระแสอนาล็อกได้ 2 ช่อง
• ความละเอียด 12 bit
• มีระบบป้องกันการต่อกลับขั้วและการลัดวงจร
• ติดตั้งรวดเร็ว พร้อม LED แสดงสถานะช่องสัญญาณ

ข้อมูลทางเทคนิค

• แรงดันไฟเลี้ยง: 26.5–31.6 V DC
• กระแสจาก AS-i สูงสุด: 250 mA
• อินพุตอนาล็อก: 2 ช่อง ช่วง 4–20 mA
• แหล่งจ่ายไฟเซนเซอร์: AS-i
• ความละเอียด: 12 bit
• ความแม่นยำ: 0.5% ของค่าสุดท้ายของช่วงวัด
• ภายใต้สัญญาณรบกวนแม่เหล็กไฟฟ้า: คลาดเคลื่อนน้อยกว่า ±1% ของค่าสุดท้ายของช่วงวัด
• AS-i Profile: S-7.3.D; Master M3 และ M4
• Extended Addressing: ไม่รองรับ
• การเชื่อมต่อ: M12 A-coded แบบ 5 ขั้ว
• ขนาด: 103 × 45 × 44.7 มม.; ตัวเรือน PA
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

โมดูลรับไฟผ่านสาย AS-i สีเหลืองเท่านั้น เมื่อใช้เซนเซอร์ 2 สายหรือ 3 สายที่ไม่มีแหล่งจ่ายของตนเอง ต้องต่อสะพานระหว่างขา 3 และ 4 ตามคู่มือ ขาสัญญาณอินพุต 2 และ 4 แยกทางไฟฟ้าจาก AS-i
