AC5222 \ ecomat 300 \ Bus system AS-interface \ ClassicLine 2AI C IP67 \ DE \

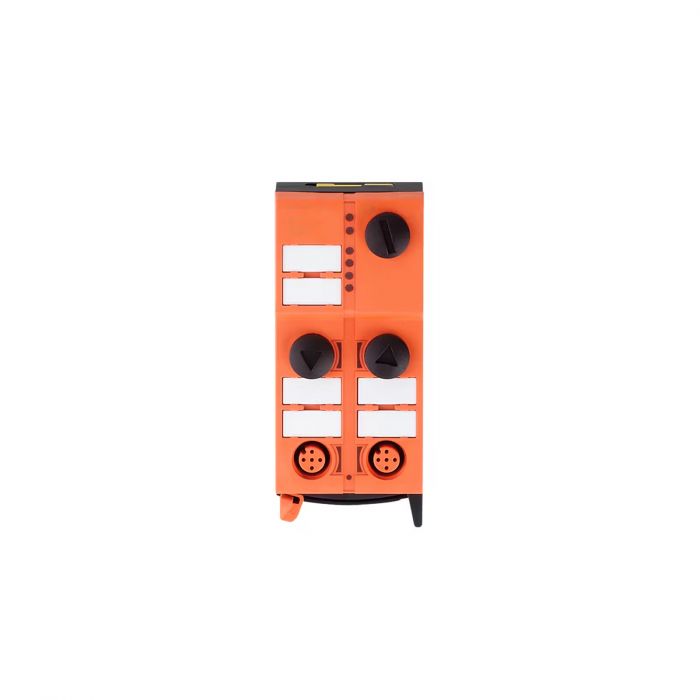

รายละเอียด AC5222 ifm โมดูล AS-i อินพุตอนาล็อก 2 ช่อง

AC5222 เป็นโมดูล ClassicLine สำหรับรับสัญญาณกระแส 4–20 mA จำนวน 2 ช่องเข้าสู่ระบบ AS-Interface รองรับเซนเซอร์แบบ 2 สายและ 3 สาย โดยจ่ายไฟให้เซนเซอร์จากสาย AS-i

คุณสมบัติเด่น

• รับสัญญาณอนาล็อกด้วยความละเอียด 12 บิต
• ติดตั้งด้วยระบบต่อสายแบนแบบรวดเร็ว
• มีระบบป้องกันการต่อกลับขั้วและการลัดวงจรภาคจ่ายไฟเซนเซอร์
• มี LED แสดงสถานะการทำงานและข้อผิดพลาด

ข้อมูลทางเทคนิค

• อินพุตอนาล็อก: 2 ช่อง
• ช่วงสัญญาณกระแส: 4–20 mA
• การต่อเซนเซอร์: แบบ 2 สายและ 3 สาย
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 250 mA
• กระแสจ่ายให้เซนเซอร์รวมสูงสุด: 200 mA
• ความละเอียด: 12 บิต
• ความคลาดเคลื่อน: 0.5% ของค่าสูงสุดของช่วงวัด
• AS-i Version: 2.11 และ 3.0
• AS-i Profile: S-7.3.D
• Extended Addressing: ไม่รองรับ
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรวบรวมสัญญาณจากเซนเซอร์กระแสในระบบ AS-i ภาคจ่ายไฟเซนเซอร์เชื่อมต่อทางไฟฟ้ากับสาย AS-i จึงต้องตรวจสอบการเดินสายและศักย์ไฟฟ้าของอุปกรณ์ก่อนเชื่อมต่อ
