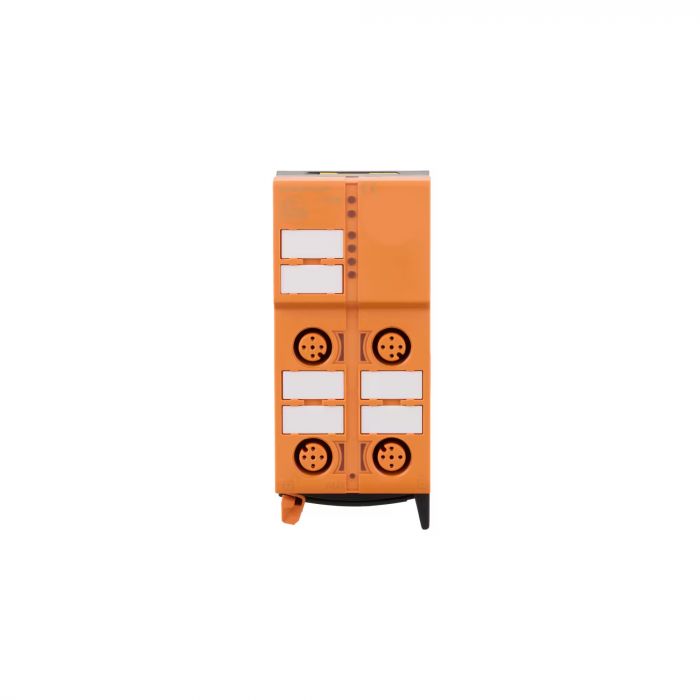

รายละเอียด AC5200 ifm โมดูลกระจายสาย AS-i และ AUX แบบ 4 ทาง

AC5200 เป็นตัวกระจายสาย ClassicLine 4SB สำหรับแยกการเชื่อมต่อ AS-i และไฟ AUX ไปยังขั้วต่อ M12 จำนวน 4 จุด ใช้จัดการสายและกระจายไฟไปยังอุปกรณ์ในระบบ AS-Interface

คุณสมบัติเด่น

• กระจายการเชื่อมต่อ AS-i และ AUX ผ่านขั้วต่อ M12
• ต่อสายแบนด้วยระบบติดตั้งรวดเร็ว
• เลือกทิศทางเข้าสายแบนได้ 3 ทิศทาง
• ติดตั้งบนราง DIN TH35 ได้

ข้อมูลทางเทคนิค

• ประเภทอุปกรณ์: ตัวกระจายสายแบบ 4 ทาง
• จำนวนจุดเชื่อมต่อ: 4 จุด แบบ M12
• แรงดัน AS-i: 26.5–31.6 V DC
• แรงดัน AUX: 15–30 V DC
• กระแส AS-i สูงสุดต่อโมดูลและต่อจุดเชื่อมต่อ: 2 A
• กระแส AUX สูงสุดต่อโมดูลและต่อจุดเชื่อมต่อ: 2 A
• แหล่งจ่ายไฟ: Class 2
• ขา 1: AS-i +
• ขา 2: AUX -
• ขา 3: AS-i -
• ขา 4: AUX +
• วัสดุตัวเรือน: PA
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 70°C

การใช้งานและข้อควรทราบ

ใช้สำหรับกระจายสายและไฟเลี้ยง ไม่ใช่โมดูลรับส่งสัญญาณอินพุตหรือเอาต์พุต ต้องตรวจสอบกระแสรวมของอุปกรณ์ที่เชื่อมต่อไม่ให้เกินพิกัดของโมดูล
