AC508A \ ecomat 300 \ Bus system AS-interface \ ClassicLine 4DO II 3D \ DE \

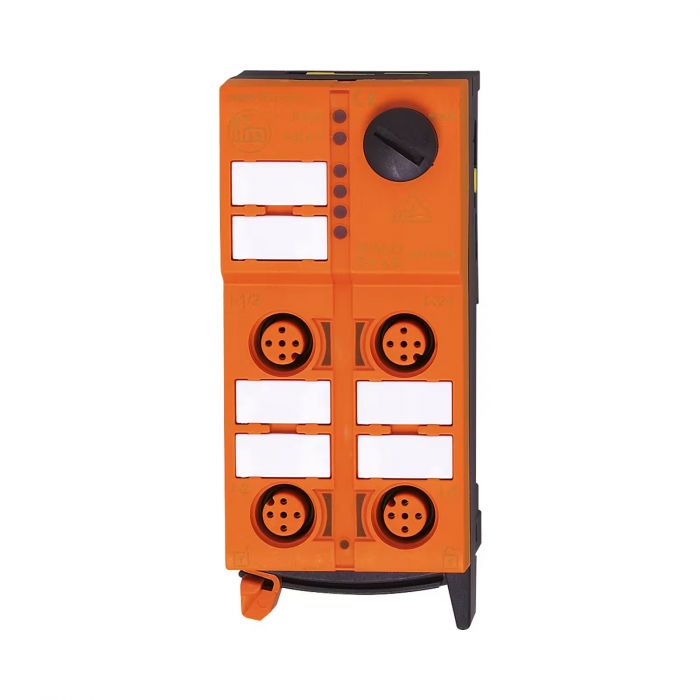

รายละเอียด AC508A ifm โมดูล AS-i เอาต์พุตดิจิทัล 4 ช่องสำหรับงาน ATEX

AC508A เป็นโมดูล ClassicLine พร้อมเอาต์พุต PNP จำนวน 4 ช่อง สำหรับควบคุมอุปกรณ์ผ่านระบบ AS-Interface มีเครื่องหมาย ATEX สำหรับงานฝุ่น และใช้ไฟภายนอกสำหรับภาคเอาต์พุต

คุณสมบัติเด่น

• เอาต์พุตดิจิทัล PNP จำนวน 4 ช่อง
• รองรับกระแสสูงสุดช่องละ 1 A โดยโหลดรวมไม่เกิน 2 A
• มี Watchdog และระบบป้องกันการลัดวงจร
• มี LED แสดงไฟเลี้ยง สถานะเอาต์พุต และข้อผิดพลาด

ข้อมูลทางเทคนิค

• เอาต์พุตดิจิทัล: 4 ช่อง แบบ PNP
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 50 mA
• แรงดันภาคเอาต์พุต: 15–30 V DC แบบ PELV
• กระแสโหลดสูงสุดต่อเอาต์พุต: 1 A
• กระแสโหลดรวมสูงสุด: 2 A
• พิกัดโหลด DC-13: 20 W ต่อเอาต์พุต
• ภาคเอาต์พุต: แยกทางไฟฟ้า
• AS-i Profile: S-8.0.E
• Extended Addressing: ไม่รองรับ
• เครื่องหมาย ATEX: II 3D Ex tc IIIB T80°C Dc X IP50
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP50
• อุณหภูมิใช้งาน: -10 ถึง 50°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับควบคุมโหลดหลายจุดในระบบ AS-i ต้องจำกัดกระแสรวมทุกช่องไม่เกิน 2 A และติดตั้งระบบป้องกันความเสียหายทางกล หรือใช้ตัวเรือน E7000A ตามข้อกำหนดผู้ผลิต
