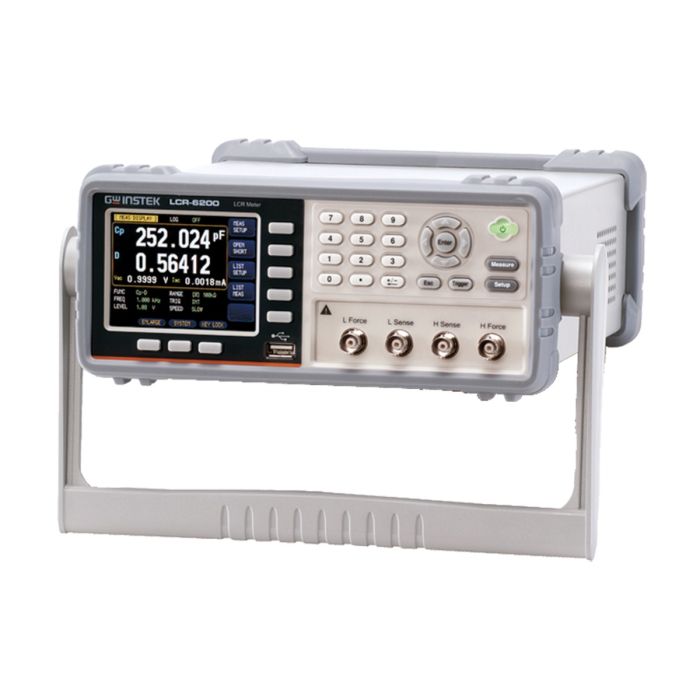

LCR-6000 Series HIGH PRECISION LCR METER GW INSTEK

LCR-6000 Series High Precision LCR Meter – GW INSTEK

GW INSTEK LCR-6000 Series เป็นเครื่องวัด LCR ความแม่นยำสูงสำหรับตรวจวัดและประเมินคุณสมบัติของชิ้นส่วน Passive Components เช่น Inductor, Capacitor และ Resistor เหมาะสำหรับงานวิจัยและพัฒนา งาน Engineering Test งาน Incoming Inspection งาน Quality Control รวมถึงงานคัดแยกชิ้นส่วนในสายการผลิต

จุดเด่น

• เครื่องวัด LCR ความแม่นยำสูง
• Basic Accuracy สูงถึง 0.05%
• หน้าจอสี LCD ขนาด 3.5 นิ้ว
• มีทั้งหมด 5 รุ่น รองรับความถี่ทดสอบสูงสุดตั้งแต่ 2kHz ถึง 300kHz
• รองรับ Consecutive Test Frequency
• ความเร็วในการวัดสูงสุดประมาณ 25ms
• รองรับ Full Frequency Range หรือ Spot OPEN / SHORT
• รองรับ Measurement Combination หลัก/รอง 16 รูปแบบ
• สามารถแสดงผลพารามิเตอร์ได้สูงสุด 4 ค่าในเวลาเดียวกัน
• รองรับ DCR Measurement
• มี Internal DC Bias Voltage ±2.5V
• มีฟังก์ชัน PASS / FAIL Judgment
• มี Auto Level Control (ALC)
• รองรับ BIN Function จำนวน 9 BIN + 1 AUX รวม 10 BIN
• รองรับ List Measurement ได้ 10 Steps
• เหมาะสำหรับใช้งานร่วมกับระบบทดสอบอัตโนมัติ

รุ่นใน LCR-6000 Series

• LCR-6002: 10Hz–2kHz
• LCR-6020: 10Hz–20kHz
• LCR-6100: 10Hz–100kHz
• LCR-6200: 10Hz–200kHz
• LCR-6300: 10Hz–300kHz

ข้อมูลการวัด

• Test Frequency Range: 10Hz ถึงสูงสุด 300kHz ขึ้นอยู่กับรุ่น
• Basic Accuracy: 0.05%
• Measurement Speed: Up to 25ms
• Measurement Combinations: 16 Major / Secondary Combinations
• Additional Monitoring Parameters: 2
• Maximum Simultaneous Display: 4 Parameters
• DCR Measurement: Supported

Test Signal และ DC Bias

• รองรับการตั้งค่า Test Frequency แบบต่อเนื่อง
• Internal DC Bias Voltage: ±2.5V
• รองรับ OPEN / SHORT แบบ Full Frequency Range หรือ Spot

ฟังก์ชัน Comparator และ Sorting

• PASS / FAIL Judgment
• Auto Level Control (ALC)
• BIN Function: 9 BIN + 1 AUX
• Total BIN: 10
• รองรับการใช้งานร่วมกับ Handler สำหรับระบบคัดแยกชิ้นส่วนอัตโนมัติ

List Measurement

• รองรับ List Measurement สูงสุด 10 Steps
• สามารถกำหนดเงื่อนไข Frequency, Voltage และ Current ที่แตกต่างกันในแต่ละ Step

อินเทอร์เฟซมาตรฐาน

• RS-232C
• Handler
• USB Host
• USB Device

การใช้งาน

• งานวิจัยและพัฒนา R&D
• งาน Engineering Test
• งาน Incoming Inspection
• งาน Quality Control
• งานตรวจสอบ Passive Components
• งานคัดแยกชิ้นส่วนอิเล็กทรอนิกส์
• ระบบทดสอบอัตโนมัติในสายการผลิต

ข้อมูลผลิตภัณฑ์

• Model: LCR-6000 Series
• Product Type: High Precision / Precision LCR Meter
• Models: LCR-6002 / LCR-6020 / LCR-6100 / LCR-6200 / LCR-6300
• Frequency: 10Hz–2kHz / 20kHz / 100kHz / 200kHz / 300kHz
• Basic Accuracy: 0.05%
• Display: 3.5-inch Color LCD
• Measurement Speed: Up to 25ms
• Internal DC Bias: ±2.5V
• BIN Function: 9 BIN + 1 AUX
• List Measurement: 10 Steps
• Interface: RS-232C / Handler / USB Host / USB Device
• Brand: GW INSTEK
