เครื่องวัดความหยาบผิว คืออะไร ทำไมถึงสำคัญ เลือกซื้ออย่างไรดี?

เครื่องวัดความหยาบผิวเป็นเครื่องมือที่จำเป็นต่ออุตสาหกรรมการผลิตสมัยใหม่ แต่หลายคนยังไม่ทราบว่า Surface Roughness Testers มีความสำคัญอย่างไร? การเลือกซื้อเครื่องวัดความเรียบผิวที่เหมาะสมจะช่วยยกระดับคุณภาพงานและลดปัญหาในกระบวนการผลิตได้อย่างมีประสิทธิภาพ บทความนี้จะครอบคลุมทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับความหยาบผิว ตั้งแต่หลักการทำงาน ประเภท วิธีการเลือกซื้อ เพื่อให้คุณสามารถเลือกซื้อเครื่องมือที่ตอบโจทย์งานได้อย่างแม่นยำ

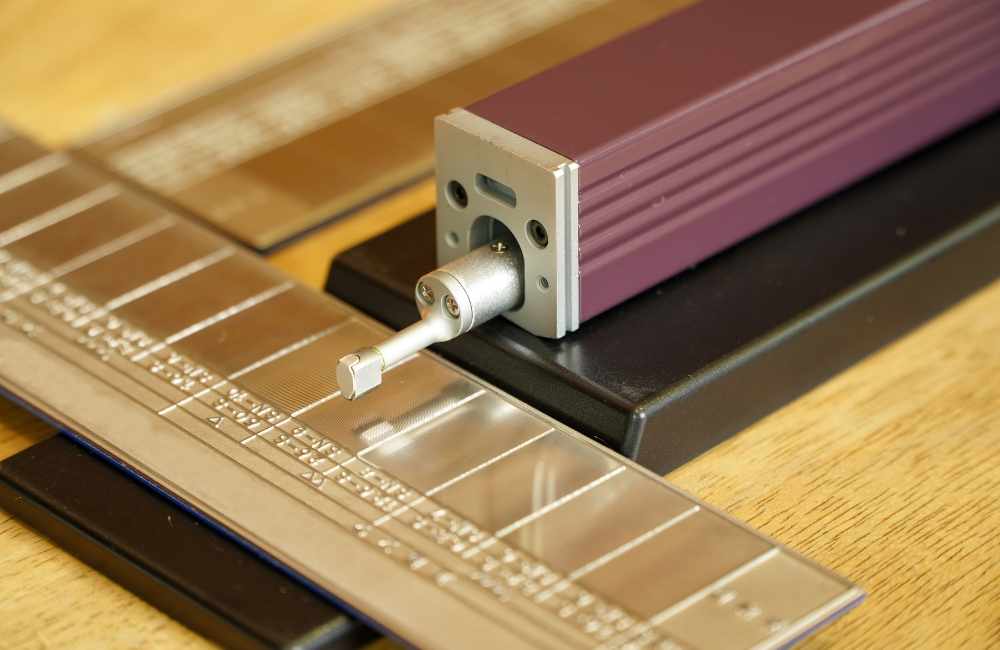

เครื่องวัดความหยาบผิว คืออะไร?

เครื่องวัดความหยาบผิวเป็นเครื่องมือวัดที่มีความแม่นยำสูง ใช้สำหรับประเมินความขรุขระของพื้นผิววัสดุต่างๆ โดยการวิเคราะห์ความหยาบ (Roughness) คลื่น (Waviness) และรูปแบบ (Form) บนพื้นผิวชิ้นงาน Surface Roughness Testers สามารถวัดพารามิเตอร์สำคัญต่างๆ เช่น Ra, Rz, Rq, Rt ในหน่วยไมครอน (μm) เพื่อให้ข้อมูลเชิงปริมาณที่แม่นยำเกี่ยวกับลักษณะของพื้นผิว เครื่องวัดความเรียบผิวจึงเป็นเครื่องมือที่ขาดไม่ได้ในอุตสาหกรรมการผลิต วิศวกรรม ยานยนต์ การบินและอวกาศ อิเล็กทรอนิกส์ และชีวการแพทย์ สำหรับการประเมินคุณภาพพื้นผิวเครื่องจักร ตรวจสอบกระบวนการตกแต่งผิว ประเมินการสึกหรอและการกัดกร่อน รวมถึงรับประกันการปฏิบัติตามมาตรฐานอุตสาหกรรมเฉพาะทาง

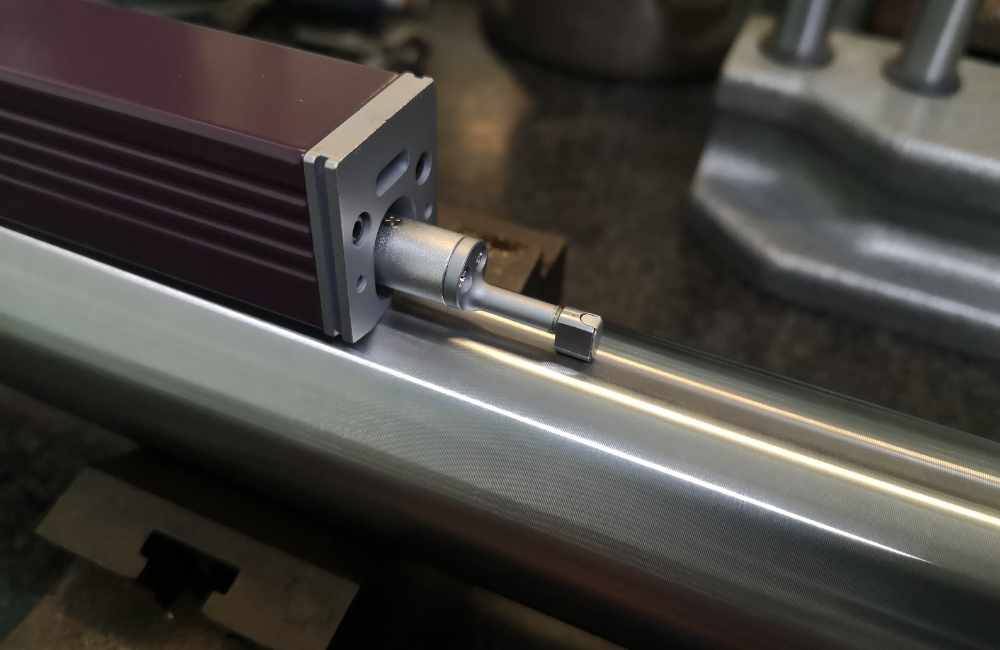

หลักการทำงานของเครื่องวัดความหยาบผิว

การทำงานของเครื่องวัดความหยาบผิวใช้เทคโนโลยีการสัมผัสที่มีความละเอียดอ่อนสูง เพื่อตรวจวัดลักษณะพื้นผิวชิ้นงานอย่างแม่นยำ Surface Roughness Testers ทำงานผ่านระบบสไตลัสที่สามารถตรวจจับการเปลี่ยนแปลงของพื้นผิวในระดับนาโนเมตร แล้วประมวลผลข้อมูลเป็นค่าความเรียบผิวและกราหที่สามารถวิเคราะห์ได้

• เตรียมชิ้นงาน - วางชิ้นงานที่ตำแหน่งวัด ขจัดน้ำมันหรือฝุ่นบนพื้ผิวของชิ้นงานที่จะวัดให้สะอาด
• การสัมผัสพื้นผิว - ทำการวัดความหยาบผิวโดยใช้สไตลัสที่ไวต่อการสัมผัส ซึ่งสัมผัสกับพื้นผิวของชิ้นงานทดสอบโดยตรง
• การตรวจจับสัญญาณ - สไตลัสติดอยู่กับอุปกรณ์รับสัญญาณที่มีความละเอียดอ่อนสูง สามารถตรวจจับการแปรผันของพื้นผิวในระดับนาโนเมตร
• การเคลื่อนที่ของสไตลัส - เมื่อปลายสไตลัสแตะลงบนผิวของชิ้นงาน สไตลัสจะเคลื่อนที่ไปบนพื้นผิวตามระยะที่กำหนดไว้ในโปรแกรม
• การประมวลผลข้อมูล - ในขณะที่ปลายสไตลัสลากไปบนพื้นผิววัสดุ คอมพิวเตอร์จะประมวลผลเป็นกราฟ (Roughness profile) หรือค่าความหยาบออกมา แสดงผลการวัดผ่านหน้าจอเครื่องหรือมอนิเตอร์
• ระบบควบคุมและวิเคราะห์ - ในบางรุ่นสามารถควบคุมระบบ กำหนดขั้นตอนการวัด และวิเคราะห์ผลด้วยซอฟต์แวร์ที่รองรับ

เครื่องวัดความหยาบผิว สำคัญอย่างไร?

การวัดค่าความหยาบผิวมีความสำคัญอย่างยิ่งต่ออุตสาหกรรมการผลิต เนื่องจากลักษณะความขรุขระบนพื้นผิววัสดุต่างๆ เช่น เหล็ก เซรามิก พลาสติก กระดาษ ไม้ ส่งผลโดยตรงต่อคุณภาพและประสิทธิภาพการทำงานของชิ้นงาน Surface Roughness Testers ช่วยให้สามารถประมาณค่าความหยาบได้จากความเป็นเงามันของพื้นผิว โดยเฉพาะในกรณีที่มีความหยาบผิวมาก แต่สำหรับความหยาบผิวในระดับที่ละเอียดซึ่งสังเกตด้วยตาเปล่าได้ยาก เครื่องวัดความเรียบผิวจึงเป็นเครื่องมือที่จำเป็น ค่าความหยาบที่นิยมใช้กันมากที่สุดคือค่าความหยาบผิวเฉลี่ย (Roughness Average: Ra) ซึ่งยิ่งมีค่ามากแสดงว่าผิวมีความหยาบมาก (ไม่เรียบ) และมักจะระบุเป็นหน่วยไมครอน μm หรือไมโครเมตร การควบคุมความหยาบผิวจึงเป็นปัจจัยสำคัญในการรับประกันคุณภาพผลิตภัณฑ์ที่ตรงตามมาตรฐานอุตสาหกรรม

ความหยาบผิว ส่งผลต่อชิ้นงานอย่างไร?

ความขรุขระของพื้นผิวมีผลกระทบที่กว้างขวางต่อคุณภาพและประสิทธิภาพของชิ้นงาน ไม่เพียงแต่ส่งผลต่อรูปลักษณ์และความสวยงามของวัตถุเท่านั้น แต่ยังสร้างความแตกต่างด้านเนื้อสัมผัสและมูลค่าเพิ่มของผลิตภัณฑ์อีกด้วย เครื่องวัดความหยาบผิวจึงเป็นเครื่องมือสำคัญในการควบคุมคุณภาพเหล่านี้ ส่วนในด้านการทำงาน ความหยาบผิวส่งผลต่อประสิทธิภาพและอายุการใช้งานของชิ้นส่วนอย่างมากาเขตธุรกิจโรงงานจึงนิยมใช้ Surface Roughness Testers เพื่อประเมินและควบคุมคุณภาพ

• การสึกหรอเร็วกว่า - ความขรุขระของพื้นผิวทำให้เกิดการสึกหรอที่รวดเร็วกว่าปกติ ส่งผลต่ออายุการใช้งานของชิ้นส่วน
• ความเสี่ยงต่อการกัดกร่อน - พื้นผิวที่ขรุขระมีแนวโน้มที่จะเกิดการกัดกร่อนและเกิดรอยแตกมากกว่าชิ้นงานที่มีพื้นผิวเรียบ
• ความสามารถในการป้องกันการรั่วซึม (Seal property) - ความหยาบผิวส่งผลต่อประสิทธิภาพในการซีลและป้องกันการรั่วซึมของของเหลวหรือแก๊ส
• การประกอบชิ้นส่วน - ชิ้นส่วนประกอบหรืออะไหล่ที่มีความหยาบผิวมากเกินไปจะไม่สามารถประกอบกันได้อย่างสนิท
• ความแม่นยำลดลง - ความหยาบบนพื้นผิวชิ้นงานทำให้ความแม่นยำในการทำงานลดลง อาจก่อให้เกิดปัญหาด้านคุณภาพของชิ้นงานตามมา
• นวัตกรรมการตรวจสอบคุณภาพ - เครื่องวัดความหยาบผิวเป็นนวัตกรรมใหม่แห่งการตรวจสอบคุณภาพผิวชิ้นงานที่มีประสิทธิภาพ
• ความจำเป็นของการควบคุม - ผู้ผลิตมีความจำเป็นในการควบคุมความคลาดเคลื่อนของพื้นผิว เพื่อให้ได้ชิ้นงานที่มีคุณภาพตามมาตรฐาน ค่าความหยาบ (Roughness value) จึงเป็นพารามิเตอร์สำคัญที่ใช้ในการกำหนดความเหมาะสมของพื้นผิวชิ้นงานผลิต

ค่าความหยาบผิว วัดอย่างไร?

การวัดค่าความหยาบผิวใช้หลักการการรวมพื้นที่ยอดแหลมของคลื่นเหนือเส้นกึ่งกลาง (M-Line) กับพื้นที่ยอดแหลมของคลื่นใต้เส้นกึ่งกลางหารด้วยความยาวเฉลี่ย (Lm) เพื่อหาค่าความหยาบผิวเฉลี่ย (Ra) Surface Roughness Testers จะทำการสแกนพื้นผิวด้วยสไตลัสที่มีความไวสูง แล้วประมวลผลข้อมูลเป็นค่า Ra ที่มีหน่วยวัดเป็นไมโครเมตร (µm) ค่า Ra นี้เป็นตัวแทนของความเฉลี่ยของความเบี่ยงเบนของพื้นผิวจากเส้นกึ่งกลาง ยิ่งค่า Ra สูงแสดงว่าพื้นผิวมีความขรุขระมาก ในทางกลับกัน หากค่า Ra ต่ำแสดงว่าพื้นผิวมีความเรียบมาก เครื่องวัดความเรียบผิวสมัยใหม่สามารถวัดค่าพารามิเตอร์อื่นๆ เช่น Rz, Rq, Rt เพื่อให้ข้อมูลที่ครอบคลุมและแม่นยำมากขึ้นในการประเมินคุณภาพพื้นผิวชิ้นงาน

การประยุกต์ใช้งานเครื่องวัดความหยาบผิว ในอุตสาหกรรม

เครื่องวัดความหยาบผิวมีบทบาทสำคัญในหลากหลายอุตสาหกรรมการผลิต โดยช่วยให้ผู้ผลิตสามารถควบคุมคุณภาพชิ้นงานได้อย่างมีประสิทธิภาพ Surface Roughness Testers ช่วยให้มั่นใจว่าผลิตภัณฑ์มีคุณสมบัติทางกายภาพที่เหมาะสมสำหรับการใช้งาน ตรงตามมาตรฐานอุตสาหกรรม และมีความสม่ำเสมอในกระบวนการผลิต การใช้เครื่องวัดความเรียบผิวช่วยลดต้นทุนการผลิตโดยการป้องกันชิ้นงานเสียและปรับปรุงกระบวนการผลิตให้มีประสิทธิภาพสูงสุด การประยุกต์ใช้หลักของเครื่องวัดความหยาบผิวในอุตสาหกรรมมีดังนี้:

• ประเมินความเรียบหรือความขรุขระ - ใช้วัดและประเมินความเรียบหรือความขรุขระของพื้นผิวชิ้นงานให้เป็นไปตามมาตรฐานที่กำหนด
• ติดตามและควบคุมกระบวนการผลิต - ติดตามและควบคุมกระบวนการผลิตเพื่อให้ได้ชิ้นงานที่มีคุณภาพพื้นผิวสม่ำเสมอตลอดสายการผลิต
• ตรวจสอบผลิตภัณฑ์สำเร็จรูป - ตรวจสอบผลิตภัณฑ์สำเร็จรูปเพื่อยืนยันว่ามีคุณสมบัติทางกายภาพที่เหมาะสมสำหรับการใช้งานจริง
• สนับสนุนการพัฒนาวัสดุใหม่ - สนับสนุนการพัฒนาวัสดุใหม่และปรับปรุงเทคนิคการผลิตเพื่อยกระดับคุณภาพพื้นผิวและประสิทธิภาพผลิตภัณฑ์

เครื่องวัดความหยาบผิว มีกี่ประเภท?

เครื่องวัดความหยาบผิวมีหลากหลายรูปแบบที่เหมาะกับการใช้งานแตกต่างกัน แต่ละประเภทมีความละเอียดแม่นยำและคุณสมบัติที่แตกต่างกันตามวัตถุประสงค์การใช้งาน Surface Roughness Testers จากผู้ผลิตชั้นนำอย่าง MITUTOYO ที่ได้รับความนิยมในโรงงานอุตสาหกรรมสามารถแบ่งออกเป็นสองประเภทหลักตามลักษณะการใช้งานและความสะดวกในการเคลื่อนย้าย เครื่องวัดความเรียบผิวแต่ละประเภทมีจุดเด่นและข้อจำกัดที่แตกต่างกัน ผู้ใช้ควรเลือกให้เหมาะสมกับงานและสภาพแวดล้อมการใช้งาน

เครื่องวัดความหยาบผิว แบบพกพา

เครื่องวัดความหยาบผิวแบบพกพามีขนาดกะทัดรัด น้ำหนักเบา ใช้แบตเตอรี่ในการทำงาน สามารถนำไปใช้งานได้หลากหลายพื้นที่โดยไม่ต้องพึ่งพาแหล่งจ่ายไฟภายนอก Surface Roughness Testers แบบพกพาเหมาะสำหรับการตรวจวัดชิ้นงานที่หน้างานหรือในพื้นที่ที่ยากต่อการเคลื่อนย้ายชิ้นงาน ให้ความสะดวกในการตรวจสอบคุณภาพอย่างรวดเร็วในสายการผลิต เครื่องวัดความเรียบผิวแบบนี้มีราคาที่เข้าถึงได้มากกว่าแบบตั้งโต๊ะ และเหมาะสำหรับงานที่ต้องการความยืดหยุ่นในการใช้งานสูง ทำให้เป็นทางเลือกที่นิยมสำหรับงานตรวจสอบคุณภาพในพื้นที่ต่างๆ

เครื่องวัดความหยาบผิว แบบตั้งโต๊ะ

เครื่องวัดความหยาบผิวแบบตั้งโต๊ะมีความแม่นยำสูงกว่าแบบพกพา มีระบบการวัดที่ซับซ้อนและแม่นยำมากขึ้น พร้อมฟังก์ชันการทำงานที่หลากหลายและครอบคลุม Surface Roughness Testers แบบตั้งโต๊ะเหมาะสำหรับการใช้งานในห้องปฏิบัติการคุณภาพ หรืองานที่ต้องการความละเอียดสูงและการวิเคราะห์เชิงลึก สามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อการบันทึกข้อมูล วิเคราะห์ผลการวัด และสร้างรายงานอัตโนมัติ เครื่องวัดความเรียบผิวประเภทนี้มักมีจอแสดงผลขนาดใหญ่ และระบบควบคุมที่ละเอียดกว่า เหมาะสำหรับงานวิจัยและพัฒนาหรืองานที่ต้องการมาตรฐานความแม่นยำสูง

วิธีการเลือกซื้อเครื่องวัดความหยาบผิว

ในการเลือกซื้อเครื่องวัดความหยาบผิว นอกจากการพิจารณายี่ห้อที่เชื่อถือได้เพื่อสร้างความมั่นใจในคุณภาพแล้ว สิ่งที่สำคัญไม่แพ้กันคือคุณลักษณะทางเทคนิค (Specification) ของเครื่องมือ Surface Roughness Testers ที่เลือกต้องสามารถวัดประเภทความหยาบผิวที่ต้องการได้อย่างแม่นยำ การเลือกซื้อเครื่องวัดความเรียบผิวควรพิจารณาปัจจัยต่างๆ อย่างรอบคอบเพื่อให้ได้เครื่องมือที่เหมาะสมกับงานและคุ้มค่าการลงทุน ควรพิจารณาคุณลักษณะสำคัญต่อไปนี้:

• ช่วงการวัด (Measuring range) - เครื่องสามารถวัดความหยาบผิวได้สูงสุดและต่ำสุดเท่าไหร่ และอยู่ในช่วงที่เราต้องการหรือไม่
• ความละเอียดของเครื่องมือ - อย่างน้อยต้องมีความละเอียดถึง 0.01 ไมครอน (μm) และเลือกให้เหมาะสมในการอ่านค่า
• ความแม่นยำหรือความคลาดเคลื่อน - ต้องไม่มากเกินไป ปกติไม่ควรเกิน +/- 16% เพราะจะเป็นตัวบอกถึงความผิดพลาดที่อาจจะเกิดขึ้นได้กับค่าที่วัดได้จากตัวเครื่องมือวัด ควรเลือกเครื่องมือที่มีความแม่นยำสูงเพื่อให้ได้ค่าในการวัดที่ใกล้เคียงกับค่าจริงมากที่สุด
• ขนาดจอแสดงผล - ต้องพอเหมาะ แสงต้องเพียงพอที่จะอ่านข้อมูลได้ง่าย
• รูปร่างและขนาดของสไตลัส - ซึ่งส่วนใหญ่จะเป็นรูปทรงกรวยขนาด 60 องศา ควรเลือกให้เหมาะกับผิวชิ้นงานที่วัด หากปลายสไตลัสใหญ่กว่าร่องความหยาบบนพื้นผิว อาจทำให้การวัดคลาดเคลื่อนได้
• อุณหภูมิการใช้งาน - เนื่องจากเครื่องเหล่านี้เป็นอุปกรณ์อิเล็กทรอนิกส์ จึงมีช่วงอุณหภูมิที่จะใช้งานได้อย่างแม่นยำ ดังนั้นประเด็นนี้จึงมีความสำคัญมาก ปกติเครื่องวัดจะใช้งานได้ที่อุณหภูมิ 10 – 45 องศาเซลเซียส
• ขนาด น้ำหนัก รูปร่างของเครื่อง - เพื่อความสะดวกต่อการใช้งาน ต้องการแบบเคลื่อนที่หรือแบบตั้งกับที่
• ระยะการวัด (Evaluation length) - จะเลือกที่มากหรือน้อยขึ้นอยู่กับชิ้นงานที่จะวัด
• ฟังก์ชันการทำงาน - และรองรับการเชื่อมต่อหลากหลายรูปแบบ
• แหล่งจ่ายไฟที่ใช้ - โดยเฉพาะแบบเคลื่อนที่ แบตเตอรี่มีความสำคัญมาก มีแบบธรรมดาและแบบชาร์จไฟในตัว
• แผ่นสอบเทียบ (Roughness specimen) - มีความสำคัญมากเพื่อใช้สำหรับตรวจสอบความใช้ได้ของเครื่องและชดเชยค่าการวัด

หากต้องการซื้อ สามารถใช้บริการจาก SCMA ได้แล้ววันนี้!

การเลือกซื้อเครื่องวัดความหยาบผิวที่เหมาะสมเป็นสิ่งสำคัญต่อความสำเร็จในการควบคุมคุณภาพการผลิต SCMA ให้บริการจำหน่ายและให้คำปรึกษา Surface Roughness Testers จากแบรนด์ชั้นนำที่มีคุณภาพและความน่าเชื่อถือ พร้อมทีมงานผู้เชี่ยวชาญที่พร้อมให้คำแนะนำในการเลือกเครื่องวัดความเรียบผิวที่ตรงกับความต้องการของลูกค้า เรายังมีบริการหลังการขายที่ครอบคลุม รวมถึงการติดตั้ง การฝึกอบรมการใช้งาน การสอบเทียบเครื่องมือ และการบำรุงรักษาเพื่อให้ความหยาบผิวของชิ้นงานอยู่ในมาตรฐานที่ต้องการอย่างต่อเนื่อง

สรุป

เครื่องวัดความหยาบผิวเป็นเครื่องมือที่ขาดไม่ได้สำหรับอุตสาหกรรมการผลิตสมัยใหม่ที่ต้องการความแม่นยำและคุณภาพสูง Surface Roughness Testers ช่วยให้ผู้ผลิตสามารถควบคุมและประเมินความเรียบผิวของชิ้นงานได้อย่างแม่นยำ ลดปัญหาการสึกหรอก่อนกำหนด การรั่วซึม และความไม่แม่นยำในการประกอบชิ้นส่วน การเลือกซื้อเครื่องวัดความหยาบผิวที่เหมาะสมต้องพิจารณาหลายปัจจัย เช่น ช่วงการวัด ความแม่นยำ ประเภทการใช้งาน และงบประมาณ SCMA พร้อมเป็นพันธมิตรที่เชื่อถือได้ในการให้คำปรึกษาและจัดหาเครื่องมือวัดที่มีคุณภาพ พร้อมบริการหลังการขายที่ครอบคลุม เพื่อให้ธุรกิจของคุณสามารถผลิตชิ้นงานที่มีคุณภาพตรงตามมาตรฐานสากลอย่างต่อเนื่อง

คำถามที่พบบ่อย

เครื่องวัดความเรียบผิว (Surface Roughness Tester) คืออะไร?

เครื่องวัดความเรียบผิวคือเครื่องมือวิทยาศาสตร์ที่ใช้ในการวัดและประเมินความขรุขระหรือความเรียบของพื้นผิววัสดุต่างๆ โดยใช้สไตลัสสัมผัสกับพื้นผิวเพื่อตรวจจับการเปลี่ยนแปลงในระดับไมโครเมตร สามารถวัดค่าพารามิเตอร์ต่างๆ เช่น Ra, Rz, Rq เพื่อให้ข้อมูลเชิงปริมาณที่แม่นยำ เครื่องมือนี้เป็นมาตรฐานในอุตสาหกรรมการผลิตสำหรับการควบคุมคุณภาพพื้นผิวชิ้นงาน

ค่าความหยาบผิว Rmr(c) ย่อมาจากอะไร?

Rmr(c) ย่อมาจาก Relative Material Ratio at depth c หรืออัตราส่วนวัสดุสัมพัทธ์ที่ความลึก c เป็นพารามิเตอร์ที่บอกเปอร์เซ็นต์ของพื้นที่ที่มีวัสดุอยู่เหนือระดับความลึก c ที่กำหนด ค่านี้ใช้ประเมินลักษณะการกระจายตัวของความสูงบนพื้นผิว มีประโยชน์ในการทำนายสมบัติการสึกหรอ การหล่อลื่น และการยึดติดของสีหรือเคลือบผิว

เครื่องวัดความเรียบผิว ใช้งานอย่างไร?

การใช้งานเครื่องวัดความเรียบผิวเริ่มจากการทำความสะอาดพื้นผิวชิ้นงาน จากนั้นวางเครื่องบนพื้นผิวให้มั่นคง ใช้สไตลัสสัมผัสกับพื้นผิวแล้วเริ่มการวัด เครื่องจะเคลื่อนที่สไตลัสไปตามระยะทางที่กำหนด ในระหว่างการวัดต้องรักษาความเสถียรของเครื่องและชิ้นงาน หลังเสร็จสิ้นการวัด ผลลัพธ์จะแสดงบนหน้าจอพร้อมกับกราฟโปรไฟล์ความหยาบผิว

ค่า Ra กับ RZ ต่างกันยังไง?

Ra (Roughness Average) คือค่าเฉลี่ยเลขคณิตของค่าเบี่ยงเบนจากเส้นกึ่งกลางตลอดระยะการวัด ให้ข้อมูลภาพรวมของความหยาบผิว ส่วน Rz (Average Maximum Height) คือค่าเฉลี่ยของความแตกต่างระหว่างจุดสูงสุดและจุดต่ำสุดใน 5 ช่วงย่อย Ra เหมาะสำหรับการประเมินพื้นผิวทั่วไป ขณะที่ Rz มีความไวต่อจุดผิดปกติและเหมาะกับงานที่ต้องการควบคุมจุดสูงต่ำสุด

ความเรียบผิว (Surface Finish) คืออะไร?

ความเรียบผิวหรือ Surface Finish หมายถึงลักษณะความขรุขระหรือเนื้อสัมผัสของพื้นผิววัสดุที่เกิดจากกระบวนการผลิตต่างๆ เป็นคุณลักษณะที่สำคัญต่อการทำงานของชิ้นส่วน ความสวยงาม และอายุการใช้งาน ความเรียบผิวประกอบด้วย 3 องค์ประกอบหลัก คือ ความหยาบ (Roughness) ความเป็นคลื่น (Waviness) และรูปร่าง (Form) การควบคุมความเรียบผิวช่วยปรับปรุงประสิทธิภาพและคุณภาพผลิตภัณฑ์
