เครื่องวัดความเรียบผิว เป็นอุปกรณ์ที่มีความสำคัญอย่างยิ่งในอุตสาหกรรมการผลิตสมัยใหม่ที่ต้องการความแม่นยำและคุณภาพสูง การวัดความเรียบผิวของชิ้นงานไม่เพียงช่วยในการควบคุมคุณภาพ แต่ยังมีผลต่อประสิทธิภาพการทำงาน อายุการใช้งาน และความปลอดภัยของผลิตภัณฑ์ บทความนี้ SCMA จะแนะนำให้คุณเข้าใจถึงความสำคัญ ประเภท และวิธีการเลือกเครื่องวัดความหยาบผิวที่เหมาะสมกับงานของคุณ
เครื่องวัดความเรียบผิว คืออะไร?
เครื่องวัดความหยาบผิว (Surface Roughness Testers) หรือที่เรียกว่าเครื่องวัดความเรียบผิว เครื่องทดสอบความขรุขระผิว เป็นเครื่องมือที่ใช้ทดสอบความหยาบของผิววัสดุ ชิ้นงานต่างๆ เพื่อตรวจสอบและควบคุมคุณภาพผลิตภัณฑ์ โดยเฉพาะในชิ้นงานที่ผ่านกระบวนการแปรรูปด้วยเครื่องจักร เช่น การกลึง กัด ไส เจียร หรือขัด อุปกรณ์นี้มีความสำคัญอย่างยิ่งในห้องปฏิบัติการทางด้านงานโลหะและอุตสาหกรรมการผลิตที่ต้องการความแม่นยำสูง เช่น อุตสาหกรรมยานยนต์ อากาศยาน และอุปกรณ์การแพทย์ ที่ต้องการการควบคุมคุณภาพของพื้นผิวชิ้นงานอย่างเข้มงวด
หลักการทำงานของเครื่องวัดความเรียบผิว

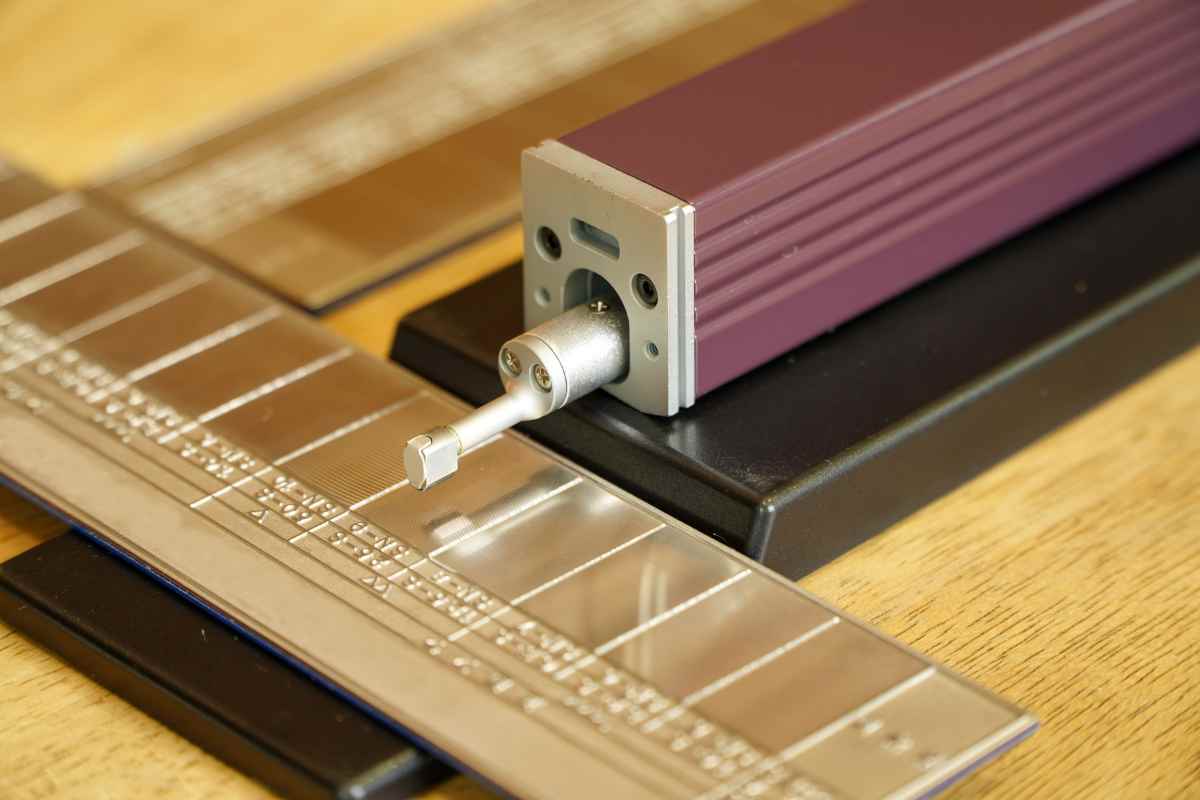

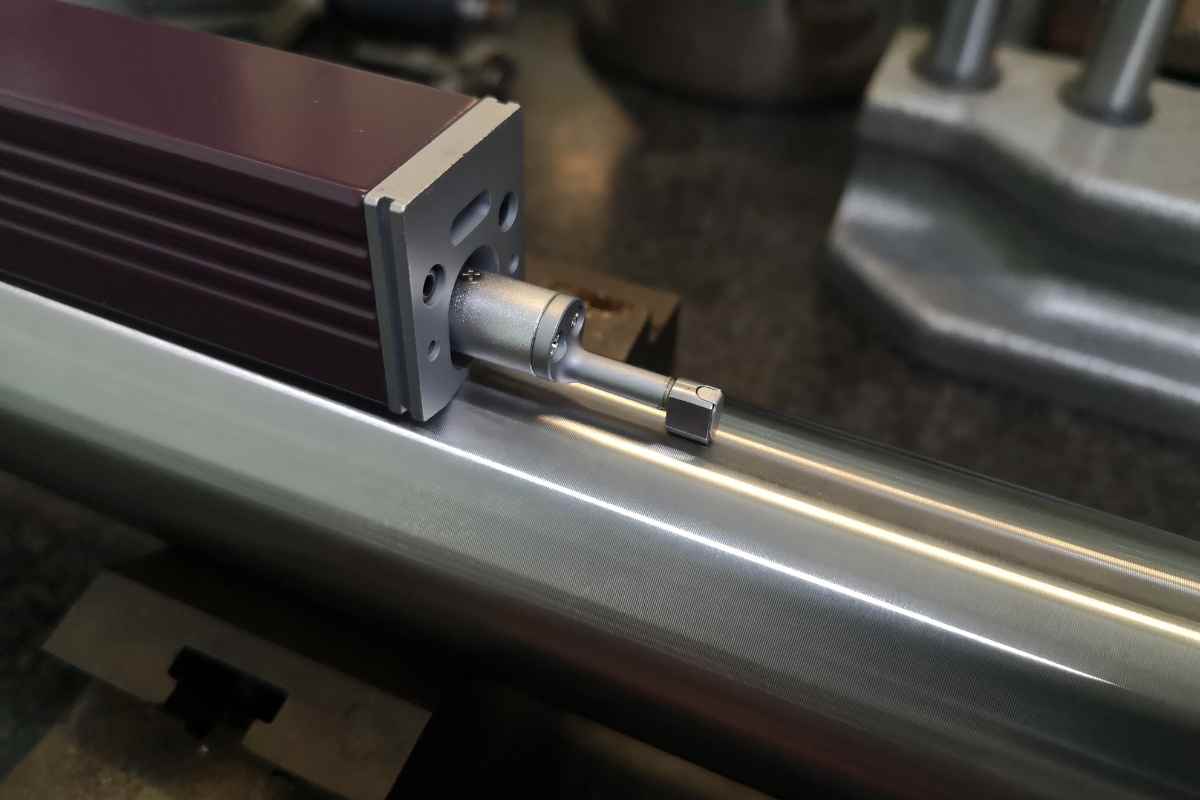

เครื่องวัดความเรียบผิวทำงานโดยอาศัยหลักการสัมผัสพื้นผิวด้วยหัวสไตลัสที่มีความแม่นยำสูง ซึ่งเคลื่อนที่ไปตามแนวระนาบของชิ้นงานเพื่อตรวจจับความสูงต่ำของพื้นผิว จากนั้นระบบจะแปลงความเคลื่อนไหวของหัวสไตลัสเป็นข้อมูลดิจิทัลเพื่อประมวลผลและแสดงค่าความหยาบผิว
- การเตรียมชิ้นงาน: ชิ้นงานต้องสะอาด ปราศจากคราบน้ำมันหรือฝุ่น และอยู่ในตำแหน่งที่มั่นคงก่อนการวัด
- การสัมผัสด้วยสไตลัส: หัวสไตลัสที่มีความละเอียดสูงจะสัมผัสกับพื้นผิวชิ้นงานโดยตรง สามารถตรวจจับความขรุขระในระดับนาโนเมตร
- การเคลื่อนที่ตามแนวระนาบ: สไตลัสจะเคลื่อนที่ไปตามพื้นผิวในระยะทางที่กำหนด บันทึกความสูงต่ำของพื้นผิวตลอดเส้นทาง
- การแปลงสัญญาณ: การเคลื่อนที่ขึ้นลงของสไตลัสจะถูกแปลงเป็นสัญญาณไฟฟ้าผ่านอุปกรณ์แปลงสัญญาณที่มีความไวสูง
- การประมวลผลและแสดงผล: ระบบจะประมวลผลข้อมูลและแสดงค่าพารามิเตอร์ต่างๆ เช่น Ra, Rz, Rq พร้อมกราฟแสดงลักษณะพื้นผิว (Roughness profile) บนหน้าจอหรือซอฟต์แวร์วิเคราะห์
เครื่องวัดความเรียบผิว มีประเภทอะไรบ้าง?
เครื่องวัดความหยาบผิวมีหลากหลายรูปแบบที่มีความละเอียดแม่นยำแตกต่างกัน เพื่อตอบสนองความต้องการในงานอุตสาหกรรมที่หลากหลาย ในตลาดอุตสาหกรรม แบรนด์ชั้นนำอย่าง MITUTOYO ได้พัฒนาเครื่องวัดความหยาบผิวที่ได้รับความนิยมสูง ซึ่งแบ่งออกเป็นสองประเภทหลักตามลักษณะการใช้งาน:

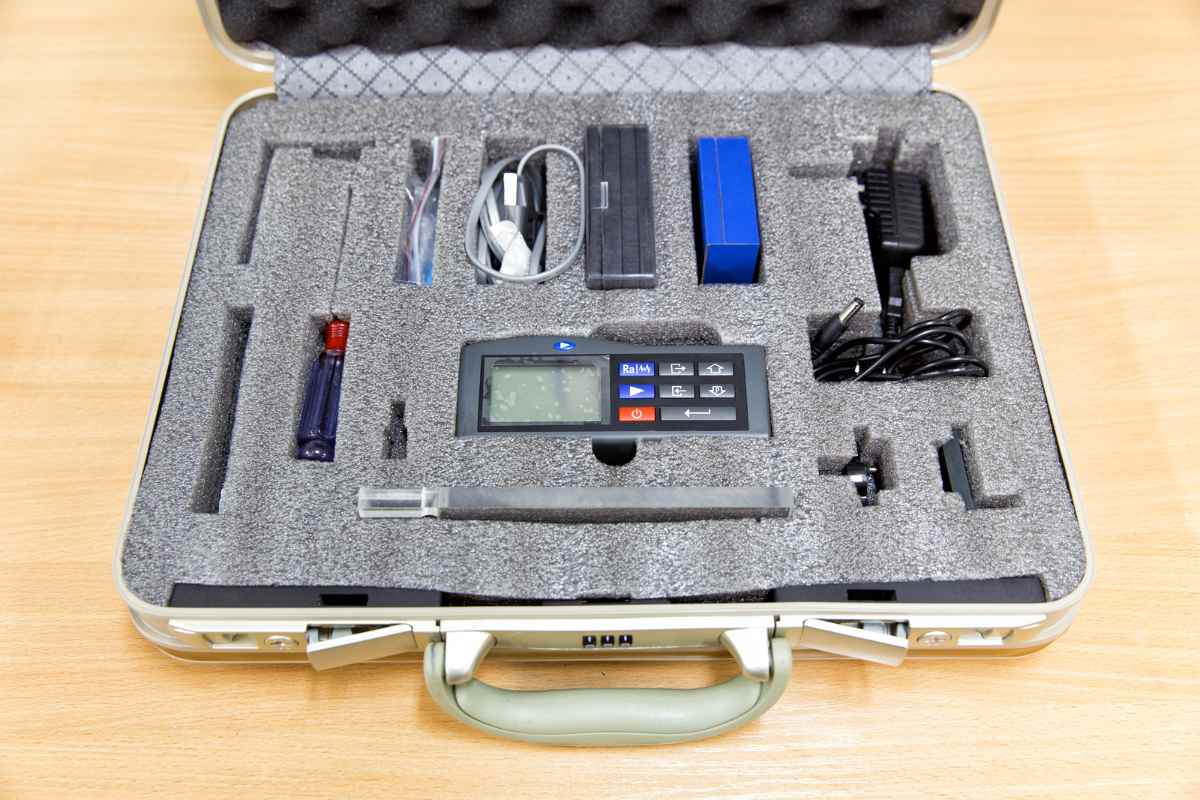

เครื่องวัดความเรียบผิว แบบพกพา
เครื่องวัดความเรียบผิวแบบพกพาถูกออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบา ง่ายต่อการเคลื่อนย้ายไปยังจุดต่างๆ ในโรงงาน เหมาะสำหรับการวัดชิ้นงานขนาดใหญ่ที่ไม่สามารถเคลื่อนย้ายได้ หรือใช้งานภาคสนามนอกห้องปฏิบัติการ มีแบตเตอรี่ในตัวที่ช่วยให้ทำงานได้ต่อเนื่องโดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟ และมีหน้าจอแสดงผลในตัวที่แสดงค่าพารามิเตอร์พื้นฐานได้ทันที
เครื่องวัดความเรียบผิว แบบตั้งโต๊ะ
เครื่องวัดความเรียบผิวแบบตั้งโต๊ะมีขนาดใหญ่กว่าและติดตั้งอยู่กับที่ในห้องปฏิบัติการหรือพื้นที่ควบคุมคุณภาพ มีความแม่นยำและความละเอียดสูงกว่าแบบพกพา สามารถวัดพารามิเตอร์ได้หลากหลายและซับซ้อนกว่า มีระบบประมวลผลที่ทันสมัย ทั้งยังมาพร้อมกับซอฟต์แวร์วิเคราะห์ผลที่ช่วยให้สามารถตรวจสอบข้อมูลเชิงลึกได้ เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและการวิเคราะห์ทางสถิติที่ละเอียด
ทำไมต้องให้ความสำคัญกับการวัดความเรียบผิว?
การวัดความเรียบผิวเป็นกระบวนการสำคัญในการควบคุมคุณภาพของชิ้นงานในอุตสาหกรรมการผลิต เนื่องจากความหยาบ คือสิ่งที่ส่งผลโดยตรงต่อคุณสมบัติทางกายภาพ ประสิทธิภาพการทำงาน และอายุการใช้งานของผลิตภัณฑ์ การวัดที่แม่นยำช่วยให้ผู้ผลิตสามารถปรับปรุงกระบวนการผลิตและตรวจสอบคุณภาพได้อย่างมีประสิทธิภาพ
- การยึดเกาะที่ดีขึ้น: ระดับความหยาบที่เหมาะสมจะช่วยเพิ่มแรงยึดเหนี่ยวทางกลระหว่างพื้นผิวและสารเคลือบ ทำให้การเคลือบผิวมีประสิทธิภาพ ไม่หลุดลอกง่าย และกระจายตัวได้สม่ำเสมอ ซึ่งเป็นปัจจัยสำคัญในอุตสาหกรรมยานยนต์และการบิน
- อายุการใช้งานที่ยาวนาน: ความหยาบผิวที่ได้มาตรฐานช่วยลดการสึกหรอ การกัดกร่อน และความเสียหายจากการล้า ส่งผลให้ชิ้นส่วนและผลิตภัณฑ์มีอายุการใช้งานยาวนานขึ้น ลดค่าใช้จ่ายในการบำรุงรักษาและการเปลี่ยนชิ้นส่วน
- ประสิทธิภาพการทำงานที่สูงขึ้น: ความหยาบผิวส่งผลต่อพลศาสตร์ของไหล การหล่อลื่น และแรงเสียดทาน การควบคุมความหยาบให้เหมาะสมช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องจักร ประหยัดพลังงาน และลดเสียงรบกวนในระหว่างการทำงาน
คุณสมบัติสำคัญของเครื่องวัดความเรียบผิว มีอะไรบ้าง?
การเลือกเครื่องวัดและทดสอบความขรุขระของพื้นผิวที่เหมาะสมจำเป็นต้องพิจารณาคุณสมบัติสำคัญหลายประการเพื่อให้ได้อุปกรณ์ที่ตอบโจทย์ความต้องการใช้งาน ทั้งในด้านความแม่นยำ ความสามารถในการวัด และการวิเคราะห์ข้อมูล คุณสมบัติเหล่านี้จะส่งผลโดยตรงต่อประสิทธิภาพการทำงานและความคุ้มค่าในการลงทุน
- ความสามารถในการวัดความลึก: เครื่องวัดที่ดีควรสามารถวัดความลึกของร่องและลักษณะผิวได้อย่างแม่นยำ ช่วยให้ได้ข้อมูลที่ครอบคลุมทั้งลักษณะทางกลและรูปแบบพื้นผิว ซึ่งเป็นประโยชน์อย่างยิ่งในการวิเคราะห์คุณภาพชิ้นงาน
- ระบบบันทึกและจัดเก็บข้อมูล: ความสามารถในการบันทึกผลการวัดเพื่อเก็บเป็นประวัติหรือส่งออกข้อมูลไปยังระบบอื่นๆ ช่วยเพิ่มประสิทธิภาพในการวิเคราะห์แนวโน้มและการเปลี่ยนแปลงของคุณภาพพื้นผิวในระยะยาว
- การแสดงผลในรูปแบบกราฟ: ระบบแสดงผลที่สามารถนำเสนอข้อมูลเป็นกราฟและแผนภาพทำให้ผู้ใช้สามารถเข้าใจลักษณะพื้นผิวได้ง่ายและรวดเร็ว ช่วยในการตัดสินใจและการวิเคราะห์ปัญหาได้อย่างมีประสิทธิภาพ
- ระบบการปรับเทียบที่แม่นยำ: ความสามารถในการปรับเทียบ (Calibration) เครื่องมือช่วยรับประกันความแม่นยำและความน่าเชื่อถือของผลการวัด ทำให้สามารถใช้งานได้อย่างต่อเนื่องและให้ผลที่ถูกต้องตามมาตรฐานที่กำหนด
การใช้งานเครื่องวัดความเรียบผิว ในโรงงานอุตสาหกรรม
เครื่องวัดและทดสอบความขรุขระของพื้นผิวมีบทบาทสำคัญในหลากหลายขั้นตอนของกระบวนการผลิตในอุตสาหกรรม ตั้งแต่การพัฒนาผลิตภัณฑ์ไปจนถึงการควบคุมคุณภาพขั้นสุดท้าย
- การตรวจสอบคุณภาพพื้นผิว: ใช้วัดความเรียบหรือความขรุขระของพื้นผิววัสดุเพื่อยืนยันว่าผลิตภัณฑ์มีคุณภาพตรงตามข้อกำหนดทางเทคนิคและมาตรฐานอุตสาหกรรม
- การควบคุมกระบวนการผลิต: ช่วยในการติดตามและปรับแต่งเครื่องจักรหรือเครื่องมือในกระบวนการผลิตเพื่อให้ได้พื้นผิวที่มีคุณภาพสม่ำเสมอ ลดของเสียและต้นทุนการผลิต
- การประกันคุณภาพผลิตภัณฑ์สำเร็จรูป: ใช้ตรวจสอบขั้นสุดท้ายเพื่อรับรองว่าผลิตภัณฑ์มีคุณสมบัติตามที่ลูกค้าต้องการ ช่วยป้องกันการเรียกคืนสินค้าและรักษาชื่อเสียงของบริษัท
- การวิจัยและพัฒนา: ใช้ในการศึกษาและพัฒนาวัสดุใหม่ เทคนิคการผลิต หรือสารเคลือบพิเศษ เพื่อปรับปรุงคุณภาพพื้นผิวและประสิทธิภาพของผลิตภัณฑ์
ผลกระทบที่เกิดจากความหยาบ มีอะไรบ้าง?
ความหยาบบนผิวชิ้นงานส่งผลกระทบในหลายมิติ ทั้งด้านความสวยงาม ความรู้สึกสัมผัส และมูลค่าเพิ่มของผลิตภัณฑ์ซึ่งมีผลโดยตรงต่อความพึงพอใจของลูกค้า นอกจากนี้ยังมีผลต่อประสิทธิภาพการทำงานในระยะยาว โดยเฉพาะในชิ้นส่วนและอะไหล่ที่ต้องทำงานร่วมกัน ความขรุขระของพื้นผิวเป็นสาเหตุของการสึกหรอที่เร็วขึ้น เพิ่มความเสี่ยงต่อการเกิดการกัดกร่อนและรอยแตก ส่งผลเสียต่อคุณสมบัติในการป้องกันการรั่วซึม ทำให้ชิ้นส่วนไม่สามารถประกอบกันได้อย่างสนิท และลดความแม่นยำในการทำงาน ซึ่งสุดท้ายอาจนำไปสู่ปัญหาคุณภาพของผลิตภัณฑ์โดยรวม
ค่าความหยาบผิว วัดได้อย่างไร?
การวัดค่าความหยาบผิว Surface Roughness คือกระบวนการสำคัญในการควบคุมคุณภาพชิ้นงานในอุตสาหกรรมการผลิต โดยใช้เครื่องวัดความหยาบผิว (Surface Roughness Tester) เพื่อตรวจวัดลักษณะความขรุขระของพื้นผิววัสดุต่างๆ
- ค่า Ra (Roughness Average): เป็นพารามิเตอร์ที่นิยมใช้มากที่สุด คำนวณจากการรวมพื้นที่ยอดแหลมของคลื่นเหนือเส้นกึ่งกลาง (M-Line) กับพื้นที่ยอดแหลมของคลื่นใต้เส้นกึ่งกลางหารด้วยความยาวเฉลี่ย (Lm) มีหน่วยเป็นไมโครเมตร (µm)
- การวัดความหยาบผิวเฉลี่ย (Average Parameter): วิธีนี้ให้ข้อมูลความหยาบโดยรวม แต่ไม่แสดงลักษณะความคลาดเคลื่อนสูงต่ำของพื้นผิว นอกจาก Ra ยังมีพารามิเตอร์อื่นๆ เช่น Rq, Rsk และ Rku
- การวัดความหยาบผิวโดยขนาด: วิธีนี้วัดระยะห่างจากจุดสูงสุดถึงจุดต่ำสุดของพื้นผิว ทำให้เห็นภาพรวมของความแตกต่างของระดับพื้นผิว
- ความสัมพันธ์กับความเงามัน: ค่าความหยาบมีผลโดยตรงต่อความเงามันของผิวชิ้นงาน ยิ่งค่า Ra น้อย พื้นผิวจะยิ่งเรียบและมีความเงามันมาก
- ความสำคัญในอุตสาหกรรม: ชิ้นงานที่ต้องการความละเอียดแม่นยำสูง เช่น ชิ้นส่วนเครื่องยนต์ อุปกรณ์การแพทย์ จำเป็นต้องมีการวัดค่าความหยาบผิวที่ชัดเจนเพื่อควบคุมคุณภาพและประสิทธิภาพการทำงาน
การเลือกซื้อเครื่องวัดความเรียบผิว ต้องเลือกจากปัจจัยอะไรบ้าง?
การเลือกซื้อ Surface Roughness Tester ที่เหมาะสมไม่ใช่แค่เพียงพิจารณาชื่อแบรนด์เท่านั้น แต่จำเป็นต้องคำนึงถึงคุณลักษณะทางเทคนิคที่สอดคล้องกับความต้องการใช้งานและงบประมาณ เพื่อให้ได้เครื่องมือที่มีประสิทธิภาพและคุ้มค่าในระยะยาว
- ช่วงการวัด (Measuring Range): ตรวจสอบว่าเครื่องสามารถวัดค่าความหยาบผิวได้ครอบคลุมช่วงที่คุณต้องการหรือไม่ ทั้งค่าสูงสุดและต่ำสุด โดยเฉพาะในอุตสาหกรรมที่มีความต้องการเฉพาะด้าน เช่น อิเล็กทรอนิกส์ที่ต้องการความละเอียดสูง หรืองานหล่อที่อาจมีความหยาบมากกว่า
- ความละเอียด (Resolution): เครื่องวัดควรมีความละเอียดอย่างน้อย 0.01 ไมครอน (μm) เพื่อความแม่นยำในการอ่านค่า โดยเลือกให้เหมาะสมกับลักษณะงานที่ต้องการวัด หากเป็นงานที่ต้องการความละเอียดสูงมาก อาจต้องพิจารณาเครื่องที่มีความละเอียดถึงระดับนาโนเมตร
- ความแม่นยำ (Accuracy): ความคลาดเคลื่อนของเครื่องวัดไม่ควรเกิน ±16% เพราะจะส่งผลต่อความน่าเชื่อถือของข้อมูลที่วัดได้ ความแม่นยำสูงจะช่วยให้ค่าที่วัดได้ใกล้เคียงกับค่าจริงมากที่สุด ซึ่งมีความสำคัญอย่างยิ่งในงานที่ต้องการความเที่ยงตรงสูง
- การแสดงผลและการเชื่อมต่อ: จอแสดงผลควรมีขนาดที่เหมาะสม อ่านง่าย มีแสงสว่างเพียงพอ และควรพิจารณาความสามารถในการเชื่อมต่อกับคอมพิวเตอร์หรืออุปกรณ์อื่นๆ เพื่อการจัดเก็บ วิเคราะห์ และรายงานผลข้อมูลอย่างมีประสิทธิภาพ
หากสนใจเครื่องวัดความเรียบผิว สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA เป็นผู้จำหน่ายเครื่องวัดความเรียบผิวคุณภาพสูงที่ได้รับการรับรองมาตรฐานสากล เรามีทั้งเครื่องวัดแบบพกพาและแบบตั้งโต๊ะให้เลือกตามความต้องการของลูกค้า พร้อมทีมงานผู้เชี่ยวชาญที่พร้อมให้คำปรึกษาในการเลือกเครื่องมือที่เหมาะสมกับงานของคุณ นอกจากนี้ เรายังมีบริการสอบเทียบและตรวจสอบความเที่ยงตรงของเครื่องมือตามมาตรฐาน เพื่อให้คุณมั่นใจในผลการวัดที่แม่นยำ สามารถติดต่อสอบถามหรือขอใบเสนอราคาได้แล้ววันนี้
สรุป
Surface Roughness Testers เครื่องวัดความเรียบผิวเป็นเครื่องมือสำคัญในอุตสาหกรรมการผลิตที่ช่วยควบคุมคุณภาพของชิ้นงานให้เป็นไปตามมาตรฐานที่กำหนด การเลือกเครื่องวัดที่เหมาะสมต้องพิจารณาจากหลายปัจจัย ทั้งความแม่นยำ ความละเอียด ช่วงการวัด และความสอดคล้องกับมาตรฐานที่ใช้ในอุตสาหกรรม SCMA มุ่งมั่นที่จะนำเสนอเครื่องวัดความต้านทานพื้นผิวคุณภาพสูงพร้อมบริการที่ครบวงจร เพื่อตอบสนองความต้องการของลูกค้าในทุกอุตสาหกรรม ให้บริษัทของคุณสามารถผลิตสินค้าที่มีคุณภาพและเป็นไปตามมาตรฐานอย่างสม่ำเสมอ
คำถามที่พบบ่อย
ความหยาบของผิว (surface roughness, Ra) คืออะไร?
ความหยาบของผิว (Surface Roughness) คือค่าเฉลี่ยทางคณิตศาสตร์ของความสูงต่ำของพื้นผิววัสดุเมื่อเทียบกับระนาบอ้างอิง โดยวัดในหน่วยไมโครเมตรหรือนาโนเมตร ค่านี้บ่งบอกถึงความเรียบหรือความหยาบของพื้นผิวชิ้นงาน
ค่า RA หมายถึงอะไร?
ค่า Ra (Arithmetic Average Roughness) หมายถึงค่าเฉลี่ยทางคณิตศาสตร์ของความสูงของพื้นผิวจากเส้นกลาง เป็นพารามิเตอร์ที่นิยมใช้มากที่สุดในการวัดความเรียบผิว เพราะเข้าใจง่ายและสะท้อนสภาพโดยรวมของพื้นผิว
เครื่องมือวัดชนิดใดเหมาะสําหรับตรวจสอบความเรียบของผิวชิ้นงาน?
เครื่องวัดความเรียบผิว (Surface Roughness Tester) เป็นเครื่องมือที่เหมาะสมที่สุดสำหรับการตรวจสอบความเรียบของผิวชิ้นงาน โดยอาจเลือกใช้แบบพกพาสำหรับงานภาคสนาม หรือแบบตั้งโต๊ะสำหรับงานที่ต้องการความแม่นยำสูงในห้องปฏิบัติการ
เครื่องวัดความหยาบคืออะไร?
เครื่องวัดความหยาบ หรือเครื่องวัดความเรียบผิว เป็นอุปกรณ์ที่ใช้วัดความขรุขระของพื้นผิววัสดุ โดยใช้หัวสไตลัสหรือเทคโนโลยีแสงในการตรวจจับความสูงต่ำของพื้นผิว และประมวลผลเป็นค่าพารามิเตอร์ต่างๆ เช่น Ra, Rz, Rq เพื่อใช้ในการควบคุมคุณภาพของชิ้นงาน
