Flow Meter ในโรงงานผลิตเครื่องดื่ม เลือกใช้อย่างไรให้เหมาะกับระบบน้ำและยูทิลิตี้

ในโรงงานผลิตเครื่องดื่ม “น้ำ” ไม่ได้เป็นเพียงวัตถุดิบหลัก แต่ยังเป็นหัวใจของระบบยูทิลิตี้ เช่น น้ำ RO, น้ำ softened, น้ำร้อน, น้ำเย็น, น้ำหล่อเย็น, น้ำ CIP, น้ำทิ้ง, ไอน้ำ และลมอัด การติดตั้ง Flow Meter ที่เหมาะสมจึงช่วยให้โรงงานควบคุมคุณภาพ ลดต้นทุนพลังงาน ตรวจจับการรั่วไหล และเก็บข้อมูลสำหรับปรับปรุงกระบวนการผลิตได้อย่างเป็นระบบ

Flow Meter ในงานน้ำดื่มและเครื่องดื่มควรมองทั้ง 3 มิติพร้อมกัน คือ ความแม่นยำในการวัด, ความเหมาะสมกับสุขลักษณะอาหาร, และ ความน่าเชื่อถือระยะยาว โดยเฉพาะจุดที่สัมผัสผลิตภัณฑ์หรือระบบน้ำสะอาด ควรพิจารณามาตรฐานด้าน hygienic design เช่น 3-A ซึ่งมีหมวดมาตรฐานสำหรับ Flow Meters โดยตรง และมี accepted practice สำหรับการติดตั้งและ CIP ของระบบท่อสุขลักษณะด้วย

1. Flow Meter ใช้วัดอะไรในโรงงานเครื่องดื่ม

จุดใช้งานหลักในโรงงานเครื่องดื่มมักแบ่งได้เป็น 5 กลุ่ม

ระบบน้ำกระบวนการผลิต เช่น น้ำดิบ, น้ำกรอง, น้ำ RO, น้ำผสมผลิตภัณฑ์, น้ำล้างขวด และน้ำเข้า blending tank จุดเหล่านี้มักต้องการความแม่นยำสูงและข้อมูล totalizer เพื่อคุมสูตร คุม yield และตรวจสอบการใช้น้ำต่อหน่วยผลิต

ระบบ CIP และน้ำร้อน ต้องวัด flow ให้พอเหมาะกับความเร็วในการล้างท่อ ถ้า flow ต่ำเกินไปอาจล้างไม่สะอาด ถ้าสูงเกินไปจะสิ้นเปลืองน้ำ สารเคมี และพลังงาน

ระบบไอน้ำและคอนเดนเสท มักใช้สำหรับ boiler, pasteurizer, hot water set และ heat exchanger โดย Vortex Flow Meter เป็นหนึ่งในเทคโนโลยีที่ใช้ได้กับไอน้ำ ก๊าซ และของเหลว และในงานไอน้ำควรมีการชดเชยอุณหภูมิ/ความดันหากต้องการ mass flow ที่น่าเชื่อถือ

ระบบลมอัดและก๊าซ เช่น compressed air, CO₂ หรือ N₂ ใช้ติดตามการรั่ว การใช้พลังงาน และต้นทุนยูทิลิตี้ Thermal mass flowmeter เหมาะกับการวัดมวลของก๊าซอุตสาหกรรมและลมอัดโดยตรงในหลายแอปพลิเคชัน

ระบบน้ำเสียและน้ำทิ้ง ใช้ติดตามปริมาณน้ำทิ้ง โหลดของระบบบำบัด และทำ water balance เทียบกับปริมาณน้ำเข้ากระบวนการ

2. ชนิดของ Flow Meter ที่ควรรู้จัก

Electromagnetic Flow Meter หรือ Mag Meter
เหมาะกับน้ำและของเหลวที่นำไฟฟ้า เช่น น้ำดิบ น้ำ softened น้ำ CIP และน้ำเสีย จุดเด่นคือไม่มีชิ้นส่วนเคลื่อนที่ แรงดันตกคร่อมต่ำ และเหมาะกับท่อขนาดกลางถึงใหญ่ ในงานอาหารและเครื่องดื่มมีรุ่น hygienic magnetic flowmeter ที่ออกแบบสำหรับกระบวนการสุขลักษณะโดยเฉพาะ ข้อควรระวังคือของเหลวต้องมีค่าการนำไฟฟ้าเพียงพอ และท่อต้องเต็มตลอดเวลาขณะวัด

Coriolis Flow Meter
เหมาะกับงานที่ต้องการความแม่นยำสูง เช่น syrup, concentrate, dosing, blending หรือจุดที่ต้องการ mass flow และ density ในเครื่องเดียว จุดเด่นคือวัดมวลได้โดยตรง แต่ราคาสูงกว่าและต้องเลือกขนาดให้เหมาะกับ pressure drop

Ultrasonic Flow Meter
เหมาะกับน้ำสะอาด น้ำหล่อเย็น หรือจุด retrofit ที่ไม่อยากตัดท่อ โดยเฉพาะแบบ clamp-on จุดเด่นคือไม่สัมผัสของเหลว แต่ความแม่นยำขึ้นกับสภาพท่อ ความหนา pipe wall ฟองอากาศ ตะกรัน และตำแหน่งติดตั้ง

Turbine Flow Meter
เหมาะกับของเหลวสะอาดและ flow ค่อนข้างคงที่ มีความแม่นยำดี แต่มีชิ้นส่วนหมุน จึงต้องระวังการสึกหรอ สิ่งสกปรก และความเหมาะสมกับ CIP/SIP หากใช้ในจุดสัมผัสผลิตภัณฑ์

Vortex Flow Meter
เหมาะกับ steam, hot water, chilled water บางงาน และ gas utility จุดเด่นคือไม่มีชิ้นส่วนเคลื่อนที่และใช้ได้กับไอน้ำ ก๊าซ และของเหลวหลายประเภท แต่ต้องระวัง vibration, low flow และต้องมี straight run ตามคู่มือผู้ผลิต

Thermal Mass Flow Meter
เหมาะกับ compressed air และก๊าซโรงงาน จุดแข็งคือใช้ทำ energy monitoring และ leak monitoring ได้ดี เพราะแสดง mass flow ได้โดยตรง

3. หลักเลือก Flow Meter สำหรับระบบน้ำและยูทิลิตี้

ก่อนเลือกเครื่องมือ ควรตอบคำถามพื้นฐานให้ครบ ได้แก่ ของเหลวคืออะไร, ช่วง flow ต่ำสุด-สูงสุดเท่าไร, ขนาดท่อเท่าไร, อุณหภูมิ/ความดันเท่าไร, ต้องการ accuracy ระดับไหน, เป็นจุด critical ต่อสูตรหรือเป็นแค่ utility monitoring, ต้องการสัญญาณ 4–20 mA, pulse, HART, Modbus หรือ Ethernet/IP และต้องการบันทึก totalizer ใน PLC/SCADA หรือไม่

สำหรับ น้ำดื่มหรือน้ำ potable ควรแยกคิดระหว่าง “มิเตอร์เพื่อควบคุมกระบวนการ” กับ “มิเตอร์เพื่อการซื้อขาย/อ้างอิงทางกฎหมาย” เพราะมาตรฐานน้ำประปา/น้ำร้อนอย่าง ISO 4064-1:2024 ระบุข้อกำหนดทาง metrological และ technical สำหรับ water meters ในท่อปิดที่ไหลเต็ม และครอบคลุมทั้งมิเตอร์เชิงกล ไฟฟ้า/อิเล็กทรอนิกส์ และอุปกรณ์เสริม ส่วน OIML R 49-1:2024 เป็นข้อกำหนดสำหรับ water meters น้ำเย็นดื่มได้และน้ำร้อน และฉบับปี 2024 ระบุว่าเทียบเท่ากับ ISO 4064-1 รุ่นที่สอดคล้องกัน

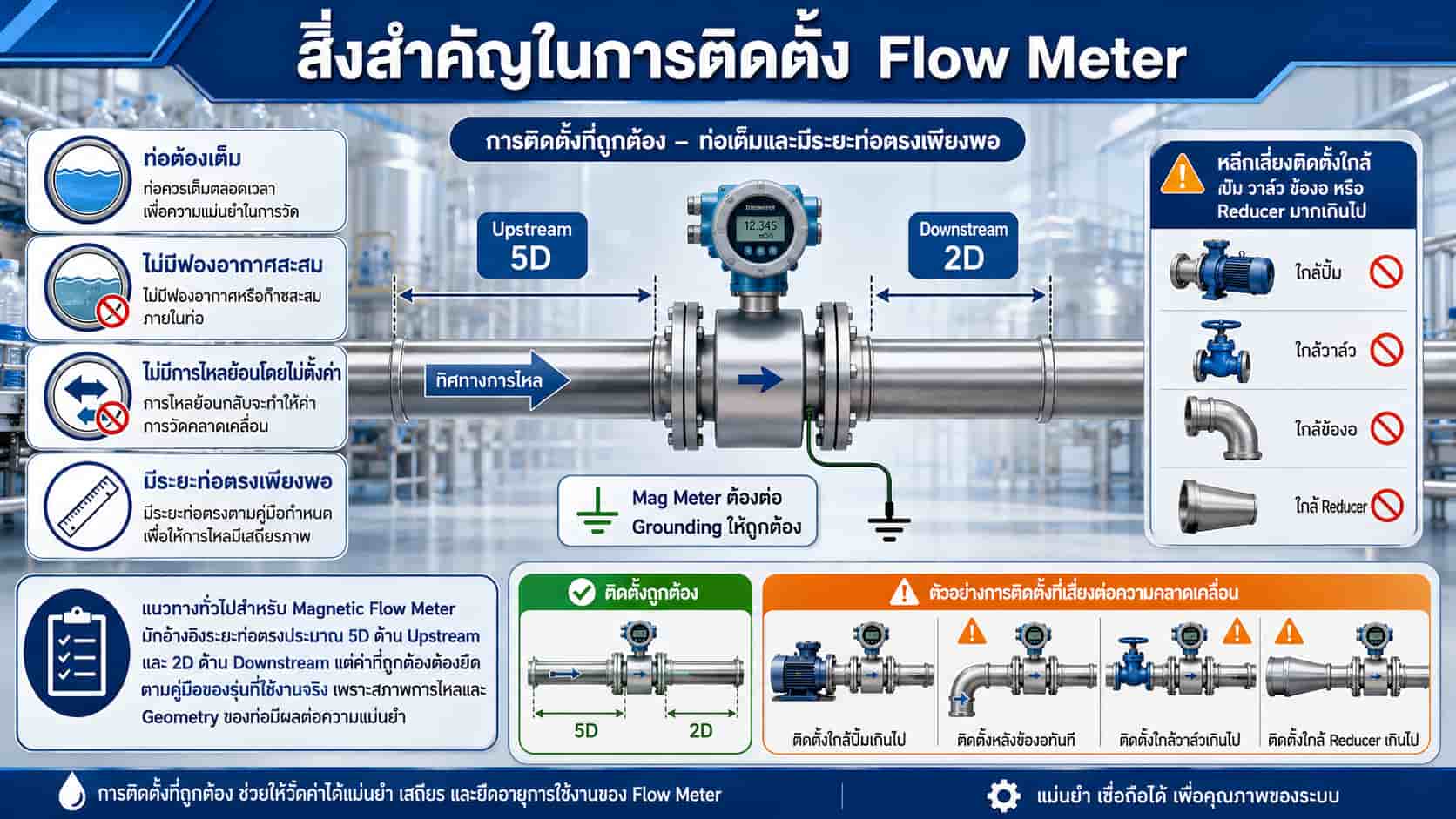

4. สิ่งสำคัญในการติดตั้ง

Flow Meter ที่ดีอาจวัดผิดได้ถ้าติดตั้งไม่ถูกต้อง ประเด็นที่ต้องตรวจเสมอคือท่อต้องเต็ม ไม่มีฟองอากาศสะสม ไม่มีการไหลย้อนโดยไม่ตั้งค่า มีระยะท่อตรงเพียงพอ หลีกเลี่ยงติดตั้งใกล้ปั๊ม วาล์ว ข้องอ หรือ reducer มากเกินไป และต้องต่อ grounding ให้ถูกต้องในกรณี mag meter

สำหรับ magnetic flow meter แนวทางทั่วไปในอุตสาหกรรมมักอ้างอิงระยะท่อตรงประมาณ 5D ด้าน upstream และ 2D ด้าน downstream แต่ค่าที่ถูกต้องต้องยึดตามคู่มือของรุ่นที่ใช้งานจริง เพราะสภาพการไหลและ geometry ของท่อมีผลต่อความแม่นยำ

5. การสอบเทียบและการตรวจรับ

Flow Meter ควรมีแผน calibration หรือ verification ตามระดับความสำคัญของจุดวัด จุดที่เกี่ยวข้องกับสูตรการผลิต ปริมาณขาย การปล่อยน้ำทิ้ง หรือ KPI พลังงาน ควรถูกจัดเป็น critical instrument และมีรอบทวนสอบชัดเจน

ในงานสอบเทียบของเหลว มาตรฐาน ISO 4185 อธิบายวิธี determining liquid flow-rate โดยวัดมวลของของเหลวที่ส่งเข้าถังชั่งน้ำหนักในช่วงเวลาที่ทราบ และครอบคลุมอุปกรณ์ ขั้นตอน วิธีคำนวณ และ uncertainty ของการวัด โรงงานอาจไม่ต้องทำวิธีนี้เองทั้งหมด แต่ควรรู้หลักการเพื่อประเมินใบ calibration certificate และความน่าเชื่อถือของผู้ให้บริการ

6. ปัญหาที่พบบ่อย

ปัญหาที่เจอบ่อยในโรงงานเครื่องดื่มคือ flow reading แกว่งเพราะมีฟองอากาศ, ท่อไม่เต็ม, ปั๊มเกิด cavitation, ติดตั้งใกล้วาล์วควบคุมเกินไป, เลือก range กว้างเกินจริง, ใช้ meter ขนาดเท่าท่อแต่ velocity ต่ำเกิน, grounding ไม่ดี, มีตะกรันหรือคราบ CIP เกาะ sensor, และไม่มีการเทียบค่า totalizer กับถังหรือ batch record

อีกปัญหาหนึ่งคือเลือกเทคโนโลยีผิด เช่น ใช้ mag meter กับน้ำที่ conductivity ต่ำมาก, ใช้ turbine กับน้ำที่มีเศษตะกอน, ใช้ ultrasonic clamp-on กับท่อเก่าที่ไม่รู้วัสดุหรือความหนาแน่นอน หรือใช้ vortex กับ flow ต่ำจนไม่เกิดสัญญาณที่เสถียร

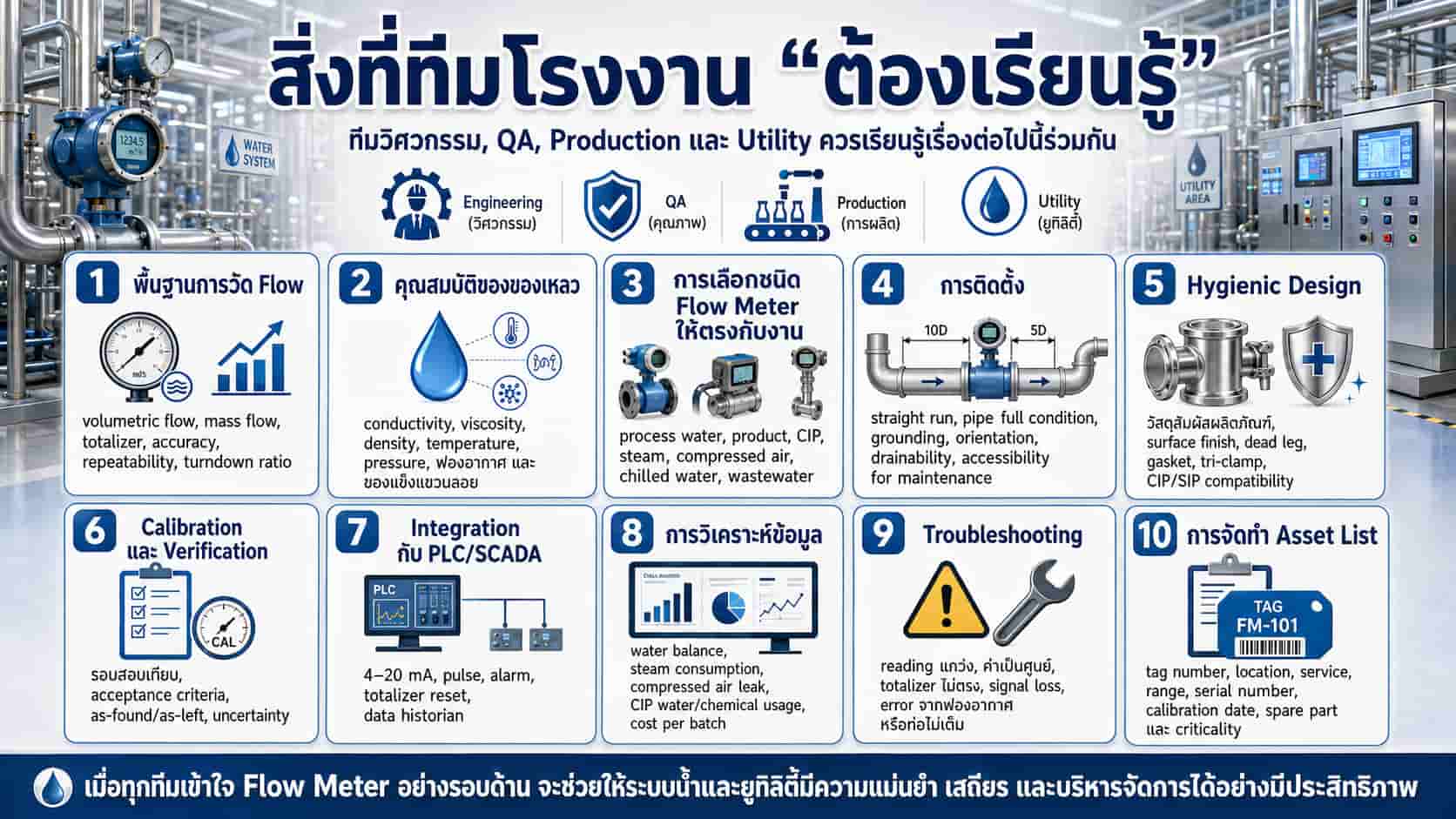

7. สิ่งที่ทีมโรงงาน “ต้องเรียนรู้”

ทีมวิศวกรรม, QA, Production และ Utility ควรเรียนรู้เรื่องต่อไปนี้ร่วมกัน

1. พื้นฐานการวัด flow: volumetric flow, mass flow, totalizer, accuracy, repeatability, turndown ratio
2. คุณสมบัติของของเหลว: conductivity, viscosity, density, temperature, pressure, ฟองอากาศ และของแข็งแขวนลอย
3. การเลือกชนิด Flow Meter ให้ตรงกับงาน: process water, product, CIP, steam, compressed air, chilled water, wastewater
4. การติดตั้ง: straight run, pipe full condition, grounding, orientation, drainability, accessibility for maintenance
5. Hygienic design: วัสดุสัมผัสผลิตภัณฑ์, surface finish, dead leg, gasket, tri-clamp, CIP/SIP compatibility
6. Calibration และ verification: รอบสอบเทียบ, acceptance criteria, as-found/as-left, uncertainty
7. Integration กับ PLC/SCADA: 4–20 mA, pulse, alarm, totalizer reset, data historian
8. การวิเคราะห์ข้อมูล: water balance, steam consumption, compressed air leak, CIP water/chemical usage, cost per batch
9. Troubleshooting: reading แกว่ง, ค่าเป็นศูนย์, totalizer ไม่ตรง, signal loss, error จากฟองอากาศหรือท่อไม่เต็ม
10. การจัดทำ asset list: tag number, location, service, range, serial number, calibration date, spare part และ criticality

สรุป

Flow Meter ในโรงงานผลิตเครื่องดื่มไม่ใช่แค่อุปกรณ์วัดปริมาณน้ำ แต่เป็นเครื่องมือควบคุมคุณภาพ ต้นทุน พลังงาน และความน่าเชื่อถือของกระบวนการผลิต การเลือกชนิดที่เหมาะสม ติดตั้งถูกต้อง สอบเทียบเป็นระบบ และนำข้อมูลไปใช้วิเคราะห์ จะช่วยให้โรงงานลดน้ำสูญเสีย ลดปัญหาการผลิต และยกระดับมาตรฐานการควบคุมยูทิลิตี้ได้อย่างชัดเจน
