SI0556 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

Name: SI0556 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread
Brand: ifm
SKU: 021606
Price: 16575.00 THB
Availability: OutOfStock

เป็นคนแรกที่รีวิวสินค้านี้

ราคาพิเศษ ฿16,575.00 ราคาปรกติ ฿22,100.00

สินค้าหมด

SKU

021606

สินค้าหมด

กำหนดส่งสินค้า: 27 พ.ย. 2569

ifm electronic, SI0556, SID10ADBFPKG/US, efector 300, Flow Monitor, Compact Flow Sensor, Thermal Flow Sensor, Calorimetric Flow Switch, เซนเซอร์ตรวจจับการไหล, เซนเซอร์ตรวจสอบการไหลและอุณหภูมิ, Flow and Temperature Monitoring, Liquid Flow Sensor, Gas Flow Sensor, Flow and Temperature Switch, High Pressure Flow Monitor, Liquid Setting Range 3-300 cm/s, Liquid Greatest Sensitivity 3-100 cm/s, Gas Setting Range 200-3000 cm/s, Gas Greatest Sensitivity 200-800 cm/s, Temperature Monitoring Range 2-80 °C, 2 PNP Digital Outputs, S1 Flow and Temperature Monitoring, S2 Temperature Monitoring, NO/NC Programmable, Switching Current 250 mA per Output, Operating Voltage 19-36 VDC, Medium Temperature -25 to +80 °C, Pressure Rating 300 bar, Response Time 1-10 s, Stainless Steel 316L, FKM O-ring, Probe Length 45 mm, M18 x 1.5 Internal Thread, M12 Connector, LED Flow Display, IP67, Industrial Automation, SCMA, เอสซีเอ็มเอ

*ราคาสินค้ายังไม่รวม VAT

รายละเอียด

รายละเอียด SI0556 Flow Monitor เซนเซอร์ตรวจจับการไหลและอุณหภูมิ ifm

ifm SI0556 (SID10ADBFPKG/US) เป็นเซนเซอร์ตรวจสอบการไหลและอุณหภูมิ (Flow and Temperature Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบความเร็วการไหลและอุณหภูมิของของเหลวหรือก๊าซในระบบท่ออุตสาหกรรม โดยใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric

SI0556 เป็น Flow Monitor แบบ Compact ที่รวมเซนเซอร์และวงจรประเมินสัญญาณไว้ภายในตัวเดียว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก มีเอาต์พุตดิจิทัลแบบ PNP จำนวน 2 ช่อง สำหรับตรวจสอบสถานะการไหลร่วมกับอุณหภูมิ และตรวจสอบอุณหภูมิแยกต่างหาก

จุดเด่นของรุ่นนี้คือการตรวจสอบสองเงื่อนไขผ่านเอาต์พุต S1 โดยอุปกรณ์จะประเมินทั้งความเร็วการไหลและอุณหภูมิของตัวกลางร่วมกัน ขณะที่เอาต์พุต S2 ใช้ตรวจสอบอุณหภูมิ เหมาะสำหรับระบบที่ต้องการเฝ้าระวังทั้งการไหลและความร้อนของกระบวนการผลิต

อุปกรณ์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s พร้อมช่วงตั้งค่าการตรวจสอบอุณหภูมิ 2-80 °C รองรับแรงดันกระบวนการสูงสุด 300 bar และอุณหภูมิของตัวกลาง -25 ถึง +80 °C

ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L พร้อมซีล FKM มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และขั้วต่อไฟฟ้า M12 พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

Flow Monitor แบบ Compact สำหรับตรวจสอบการไหลและอุณหภูมิ
รองรับการตรวจสอบการไหลของของเหลวและก๊าซ
ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
มีวงจรประเมินสัญญาณภายใน ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
เอาต์พุตดิจิทัลแบบ PNP จำนวน 2 ช่อง
Output S1: ตรวจสอบการไหลและอุณหภูมิร่วมกัน
Output S2: ตรวจสอบอุณหภูมิของตัวกลาง
ตั้งค่าฟังก์ชัน Normally Open หรือ Normally Closed ได้
รองรับกระแสโหลดสูงสุด 250 mA ต่อเอาต์พุต
ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
ช่วงความไวสูงสุดสำหรับของเหลว 3-100 cm/s
ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
ช่วงตั้งค่าการตรวจสอบอุณหภูมิ 2-80 °C
ความละเอียดการตรวจสอบอุณหภูมิ 1 °C
มีเวลาตอบสนองการตรวจสอบการไหล 1-10 วินาที
รองรับแรงดันกระบวนการสูงสุด 300 bar
รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
ใช้แรงดันไฟเลี้ยง 19-36 VDC
ตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนอุปกรณ์
มีไฟ LED จำนวน 10 ดวงแบบ 3 สี สำหรับแสดงสถานะ
มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และโหลดเกิน
ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
หัววัดยาว 45 mm
ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
เชื่อมต่อไฟฟ้าผ่าน M12 Connector
ระดับการป้องกัน IP67

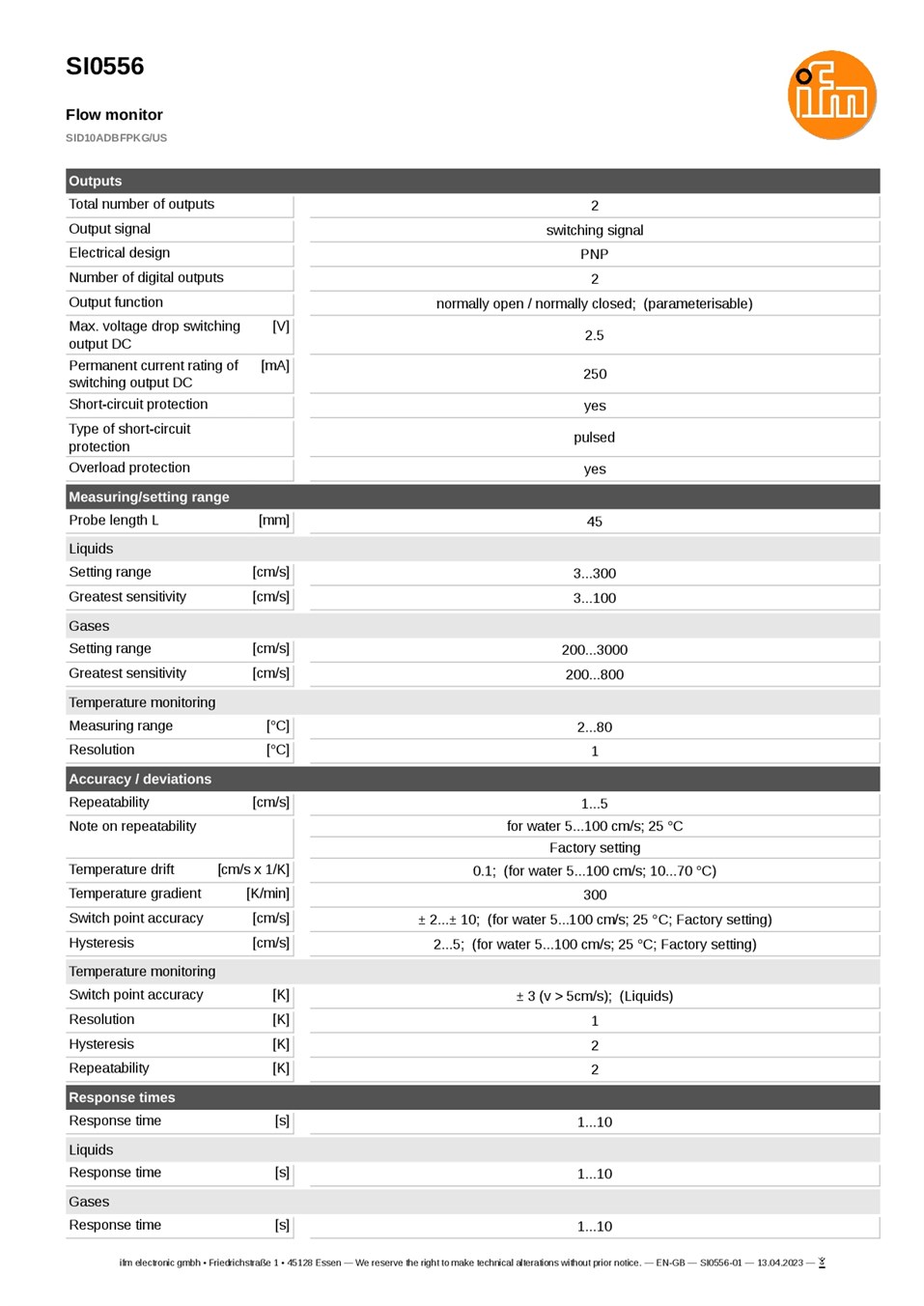

ข้อมูลทางเทคนิค

ยี่ห้อ: ifm electronic
รุ่น: SI0556
รหัสผลิตภัณฑ์: SID10ADBFPKG/US
กลุ่มผลิตภัณฑ์: efector 300
ประเภทสินค้า: Flow and Temperature Monitor
หลักการตรวจจับการไหล: Thermal / Calorimetric
ตัวกลางที่รองรับ: Liquids และ Gases
การประเมินสัญญาณ: Integrated Evaluation Electronics
ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
ช่วงความไวสูงสุดสำหรับของเหลว: 3-100 cm/s
ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
ช่วงตั้งค่าการตรวจสอบอุณหภูมิ: 2-80 °C
ความละเอียดการตรวจสอบอุณหภูมิ: 1 °C
ความแม่นยำของจุดสวิตช์อุณหภูมิ: ±3 K สำหรับของเหลวที่มีความเร็วการไหลมากกว่า 5 cm/s ตามเงื่อนไขผู้ผลิต
Repeatability สำหรับอุณหภูมิ: ±2 K
Temperature Hysteresis: 2 K
เวลาตอบสนองการตรวจสอบอุณหภูมิ: ประมาณ 5 วินาที
Repeatability ของการไหล: 1-5 cm/s ภายใต้เงื่อนไขอ้างอิง
Switch Point Accuracy ของการไหล: ±2 ถึง ±10 cm/s ภายใต้เงื่อนไขอ้างอิง
Flow Hysteresis: 2-5 cm/s ภายใต้เงื่อนไขอ้างอิง
Temperature Drift: 0.1 cm/s x 1/K ภายใต้เงื่อนไขอ้างอิง
Maximum Temperature Gradient: 300 K/min
Response Time ของการไหล: 1-10 s
Power-on Delay Time: 10 s
อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
อุณหภูมิแวดล้อม: -25 ถึง +80 °C
อุณหภูมิในการจัดเก็บ: -25 ถึง +100 °C
แรงดันกระบวนการสูงสุด: 300 bar (30 MPa)
ระดับการป้องกัน: IP67
Protection Class: III
แรงดันไฟฟ้าที่ใช้งาน: 19-36 VDC
กระแสไฟฟ้าที่ใช้: น้อยกว่า 60 mA
Reverse Polarity Protection: Yes
จำนวน Digital Outputs: 2
Electrical Design: DC PNP
Output Function: Normally Open / Normally Closed ตั้งค่าได้
Output S1: Flow and Temperature Monitoring
Output S2: Temperature Monitoring
กระแสโหลดสูงสุดของ Switching Output: 250 mA ต่อช่อง
แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
Short-circuit Protection: Yes, Pulsed
Overload Protection: Yes
การตั้งค่าจุดสวิตช์: Pushbuttons
ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
ความยาวหัววัด: 45 mm
รูปทรงตัวเรือน: Cylindrical
วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 301, PC, PBT-GF20 และ EPDM/X
วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
วัสดุซีล: FKM O-ring
ความแข็งของซีล: 80 Shore A
การเชื่อมต่อไฟฟ้า: M12 Connector
การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
ความทนทานต่อแรงกระแทก: 50 g (11 ms)
ความทนทานต่อการสั่นสะเทือน: 20 g (55-2000 Hz)
MTTF: 277 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
น้ำหนัก: ประมาณ 286 g
จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การทำงานของเอาต์พุต

S1 - Flow and Temperature Monitoring: ตรวจสอบเงื่อนไขความเร็วการไหลและอุณหภูมิร่วมกัน โดยเมื่อใช้งานแบบ NO เอาต์พุตจะทำงานเมื่อความเร็วการไหลถึงจุด SP1 และอุณหภูมิถึงจุด SP2 พร้อมกัน
S2 - Temperature Monitoring: ตรวจสอบอุณหภูมิของตัวกลางโดยแยกจากเงื่อนไขการไหล เมื่อใช้งานแบบ NO เอาต์พุตจะทำงานเมื่ออุณหภูมิถึงจุด SP2
สามารถปรับฟังก์ชัน NO/NC ตามความต้องการของระบบควบคุมได้
ควรตรวจสอบเงื่อนไขการสวิตช์และการตั้งค่าจากคู่มือผู้ผลิตก่อนใช้งานจริง

การใช้งาน

ตรวจสอบการไหลและอุณหภูมิของน้ำในระบบหล่อเย็นเครื่องจักร
ตรวจสอบสถานะน้ำยาหล่อเย็นในเครื่องจักร CNC
ตรวจสอบการไหลและอุณหภูมิในระบบไฮดรอลิกที่อยู่ภายในพิกัดอุปกรณ์
ตรวจสอบการไหลของของเหลวในระบบท่อแรงดันสูง
ตรวจสอบการไหลและอุณหภูมิของก๊าซในระบบท่ออุตสาหกรรม
ใช้ตรวจสอบเงื่อนไขการไหลและอุณหภูมิร่วมกันก่อนอนุญาตให้เครื่องจักรทำงาน
ใช้ส่งสัญญาณอุณหภูมิถึงจุดสวิตช์ไปยัง PLC
ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลหรืออุณหภูมิไม่เป็นไปตามเกณฑ์
ใช้ประกอบระบบ Interlock โดยพิจารณาเวลาตอบสนองและข้อกำหนดด้านความปลอดภัย
สนับสนุนงานบำรุงรักษาเชิงป้องกันและการตรวจสอบกระบวนการผลิต

ข้อควรทราบ

SI0556 เป็น Flow Monitor ที่ตรวจสอบทั้งการไหลและอุณหภูมิ ไม่ใช่เซนเซอร์ตรวจสอบการไหลเพียงอย่างเดียว
มีเอาต์พุต PNP จำนวน 2 ช่อง โดย S1 ตรวจสอบการไหลและอุณหภูมิร่วมกัน ส่วน S2 ตรวจสอบอุณหภูมิ
ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
เอาต์พุตเป็นสัญญาณ Switching ไม่ใช่ Analog Output 4-20 mA
ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s ไม่ใช่ค่าปริมาตรการไหลในหน่วย l/min
ช่วงตั้งค่าตรวจสอบอุณหภูมิ 2-80 °C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -25 ถึง +80 °C
แรงดันไฟเลี้ยงคือ 19-36 VDC ไม่ใช่ 48 VDC
แรงดันกระบวนการสูงสุดคือ 300 bar โดยอะแดปเตอร์และอุปกรณ์ประกอบต้องรองรับพิกัดแรงดันจริงด้วย
ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับใช้งานกับอะแดปเตอร์ที่เหมาะสม
หัววัดยาว 45 mm
การเชื่อมต่อไฟฟ้าเป็น M12 Connector
ควรตรวจสอบความเข้ากันได้ของตัวกลางกับ Stainless Steel 316L และซีล FKM
ควรตั้งค่าจุดสวิตช์การไหลและอุณหภูมิภายใต้สภาวะการทำงานจริง
สำหรับระบบความปลอดภัยของเครื่องจักร ต้องประเมินความเหมาะสมของอุปกรณ์และวงจรควบคุมตามข้อกำหนดที่เกี่ยวข้อง
ตรวจสอบข้อมูลผลิตภัณฑ์เพิ่มเติมจาก เว็บไซต์ทางการ ifm รุ่น SI0556
