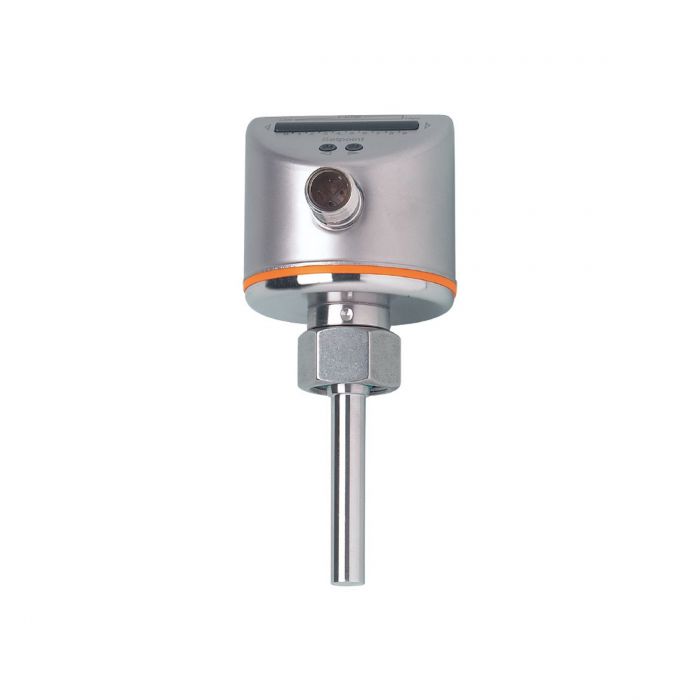

SI0521 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

รายละเอียด SI0521 Flow Monitor เซนเซอร์ตรวจจับการไหลสำหรับระบบของเหลวแรงดันสูง ifm

ifm SI0521 (SID10ADBFPKG/US-100) เป็นเซนเซอร์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวในระบบท่ออุตสาหกรรม โดยใช้หลักการตรวจจับแบบ Thermal หรือ Calorimetric และมีวงจรประเมินสัญญาณภายในตัว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก

SI0521 รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และมีช่วงความไวสูงสุด 3-100 cm/s สามารถตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนตัวอุปกรณ์ พร้อมแสดงสถานะการไหลผ่านไฟ LED จำนวน 10 ดวงแบบ 3 สี

อุปกรณ์มีเอาต์พุตดิจิทัลแบบ PNP จำนวน 2 ช่อง สามารถกำหนดฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้ รองรับกระแสโหลดสูงสุด 250 mA ต่อเอาต์พุต ใช้แรงดันไฟเลี้ยง 18-32 VDC และมีเวลาตอบสนอง 1-10 วินาที

จุดเด่นของ SI0521 คือรองรับ แรงดันกระบวนการสูงสุด 300 bar ตามข้อมูลทางเทคนิคของ ifm โดยมีหัววัด Stainless Steel 316L ยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 รองรับอุณหภูมิของตัวกลาง -15 ถึง +70 °C และการเชื่อมต่อไฟฟ้าแบบ M12 พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

• Flow Monitor แบบ Compact รวมเซนเซอร์และวงจรประเมินสัญญาณไว้ในอุปกรณ์เดียว
• ตรวจสอบความเร็วการไหลของของเหลวด้วยหลักการ Thermal / Calorimetric
• ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• ช่วงการตั้งค่าความเร็วการไหล 3-300 cm/s
• ช่วงความไวสูงสุด 3-100 cm/s
• มี Digital Switching Output แบบ PNP จำนวน 2 ช่อง
• สามารถตั้งค่าเอาต์พุตแบบ Normally Open หรือ Normally Closed ได้
• รองรับกระแสโหลดสูงสุด 250 mA ต่อเอาต์พุต
• ตั้งค่าจุดสวิตช์ด้วยปุ่มกดบนตัวอุปกรณ์
• ไฟ LED จำนวน 10 ดวงแบบ 3 สี สำหรับแสดงสถานะการไหลและจุดสวิตช์
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันกระบวนการสูงสุด 300 bar
• รองรับอุณหภูมิของตัวกลาง -15 ถึง +70 °C
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด 300 K/min
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันการลัดวงจรและโหลดเกิน
• ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L พร้อมซีล FKM
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded จำนวน 4 หน้าสัมผัส
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SI0521
• รหัสผลิตภัณฑ์: SID10ADBFPKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• ตัวกลางตามข้อมูลทางเทคนิค: Liquids (ของเหลว)
• รูปแบบการประเมินสัญญาณ: Integrated Evaluation Electronics
• ช่วงการตั้งค่าความเร็วการไหล: 3-300 cm/s
• ช่วงความไวสูงสุด: 3-100 cm/s
• Repeatability: 1-5% ของ Sr ภายใต้เงื่อนไขอ้างอิง
• Switch Point Accuracy: ±10 cm/s ภายใต้เงื่อนไขอ้างอิงของผู้ผลิต
• Hysteresis: 2-5 cm/s ภายใต้เงื่อนไขอ้างอิง
• Temperature Drift: 0.1 cm/s x 1/K ภายใต้เงื่อนไขอ้างอิง
• Maximum Temperature Gradient: 300 K/min
• Response Time: 1-10 s
• Power-on Delay Time: 10 s
• อุณหภูมิของตัวกลาง: -15 ถึง +70 °C
• แรงดันกระบวนการ: 300 bar (30 MPa) ตามพิกัดที่ผู้ผลิตระบุ
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +100 °C
• ระดับการป้องกัน: IP67
• Protection Class: III
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC (ช่วง 18-32 VDC)
• กระแสไฟฟ้าที่ใช้: <60 mA
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 2
• จำนวน Digital Outputs: 2
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA ต่อช่อง
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes
• Short-circuit Protection Type: Pulsed
• Overload Protection: Yes
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 45 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 50 mm / L = 113 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 301 (1.4310), PC, PBT-GF20 และ EPDM/X
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM O-ring
• ความแข็งของซีล: 80 Shore A
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
• การตั้งค่า: Pushbutton
• ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 1.6 mm (2-25 Hz) / 20 g (25-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 267 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 246.5 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบสถานะการไหลของของเหลวในระบบท่ออุตสาหกรรม
• ตรวจสอบการไหลในระบบไฮดรอลิกที่มีแรงดันอยู่ภายในพิกัดอุปกรณ์
• ตรวจสอบการไหลของน้ำมันหรือของเหลวที่เข้ากันได้กับวัสดุส่วนสัมผัส
• ตรวจสอบการไหลในระบบปั๊มและระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำและน้ำยาหล่อเย็นในเครื่องจักรอุตสาหกรรม
• ใช้ตรวจสอบการไหลในระบบที่ต้องการจุดสวิตช์สองระดับ
• เชื่อมต่อกับ PLC ผ่านเอาต์พุต PNP จำนวน 2 ช่อง
• ใช้ประกอบระบบแจ้งเตือนเมื่อความเร็วการไหลต่ำกว่าระดับที่กำหนด
• ใช้ประกอบระบบ Interlock โดยพิจารณาเวลาตอบสนองของเซนเซอร์
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและการตรวจสอบกระบวนการผลิต

ข้อควรทราบ

• SI0521 เป็น Flow Monitor ที่มีวงจรประเมินสัญญาณภายใน ไม่จำเป็นต้องใช้ Evaluation Unit รุ่น VS3000 หรือ VS2000 Exi
• ข้อมูลทางเทคนิคของ ifm ระบุให้ใช้งานกับของเหลว (Liquids) ไม่ควรนำช่วงความเร็วการไหลของก๊าซจากเซนเซอร์รุ่นอื่นมาใช้กับ SI0521 โดยไม่มีการยืนยันจากผู้ผลิต
• เอาต์พุตเป็น PNP Switching Output จำนวน 2 ช่อง ไม่ใช่ 1 ช่อง
• เอาต์พุตรองรับการตั้งค่า Normally Open หรือ Normally Closed
• รุ่นนี้ไม่มี Analog Output 4-20 mA หรือ IO-Link
• ช่วงการตั้งค่า 3-300 cm/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย l/min
• ช่วงความไวสูงสุดคือ 3-100 cm/s
• แรงดันกระบวนการที่ผู้ผลิตระบุคือ 300 bar ต้องตรวจสอบพิกัดของอะแดปเตอร์ ซีล และอุปกรณ์ประกอบทั้งหมดก่อนใช้งานจริง
• อุณหภูมิของตัวกลางคือ -15 ถึง +70 °C ซึ่งแตกต่างจากช่วงอุณหภูมิแวดล้อม -25 ถึง +80 °C
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับใช้งานกับอะแดปเตอร์ที่เหมาะสม
• หัววัดยาว 45 mm และมีความยาวติดตั้ง 45 mm
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded จำนวน 4 หน้าสัมผัส
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับ Stainless Steel 316L และซีล FKM
• ควรปรับจุดสวิตช์ภายใต้สภาวะการไหลจริง เพื่อให้เหมาะสมกับกระบวนการผลิต
• ข้อมูลจำเพาะอ้างอิงผลิตภัณฑ์ SI0521 จาก ifm electronic สามารถตรวจสอบเพิ่มเติมได้ที่ เว็บไซต์ทางการ ifm รุ่น SI0521
