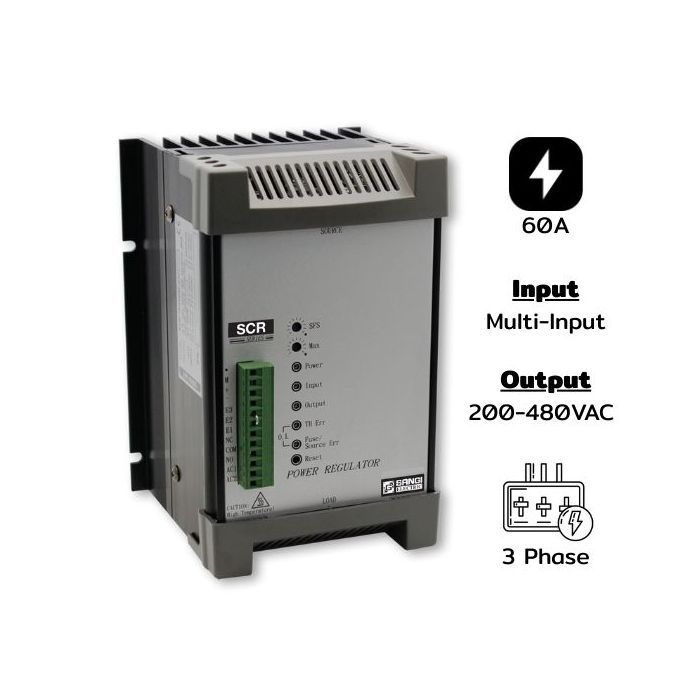

SCR-3ATP060 Three phases 200-480VAC, กระแส 60A, Multi-input, Phases angle

รายละเอียดของ SCR-3ATP060 Three phases 200-480VAC, กระแส 60A, Multi-input, Phases angle

SCR-3ATP060 Three phases 200-480VAC, กระแส 60A, Multi-input, Phases angle SCR (Silicon Controlled Rectifier) แบบสามเฟส เป็นอุปกรณ์ปรับแรงดันไฟฟ้าสำหรับระบบไฟฟ้าสามเฟส โดยใช้ SCR เป็นองค์ประกอบหลักในการควบคุมแรงดัน AC input 200–480VAC โดยควบคุมแรงดันด้วยการปรับ “มุมเฟส” (Phase angle control)

หลักการทำงาน (Principle of Operation)

• Phase Angle Control SCR ทำหน้าที่เป็นสวิตช์ควบคุมการจ่ายพลังงานไฟฟ้า โดยใช้สัญญาณ Gate ควบคุมจังหวะการเปิดวงจร
• การปรับมุมเฟส (Phase angle) คือการหน่วงเวลาในการจ่ายพลังงานในแต่ละรอบของไซน์เวฟ ทำให้ควบคุมแรงดันที่ออกมาได้
• สามารถปรับแรงดันได้ต่อเนื่อง (0–100%) ตามต้องการ
• ทำงานในระบบไฟฟ้าสามเฟส (3-Phase)
• รองรับระบบ 3 เฟส 200–480VAC ใช้ SCR 6 ตัวต่อวงจร (2 ตัวต่อเฟส)
• ออกแบบให้ทนโหลดหนักและสภาพแวดล้อมอุตสาหกรรม

คุณสมบัติเด่น (Features)

• ควบคุมแรงดันต่อเนื่อง (0-100%)
• รองรับอินพุตควบคุมได้หลายรูปแบบ (Multi-input เช่น 4-20mA, 0-10V, Potentiometer, Digital)
• เลือกโหมดการควบคุมได้ เช่น Phase Angle, Zero-Cross (ในบางรุ่น)
• มีระบบป้องกันต่างๆ เช่น Overload, Overheat, Short Circuit
• รองรับการใช้งานต่อเนื่อง
• ติดตั้งง่ายในตู้ควบคุม พร้อมฟังก์ชัน Monitoring

การนำไปใช้งาน (Applications)

• SCR Three Phase มักถูกนำไปใช้ในงานที่ต้องการควบคุมกำลังไฟฟ้าหรืออุณหภูมิในระบบสามเฟส เช่น:เตาเผาไฟฟ้า / เตาอินดักชัน
• ควบคุมอุณหภูมิด้วยการควบคุมแรงดันไฟฟ้า
• เครื่องทำความร้อน (Heater Load) – ใช้ควบคุมฮีตเตอร์ในระบบอุตสาหกรรม เช่น อบแห้ง อบความร้อน
• ควบคุมการเริ่มต้นของมอเตอร์แบบนุ่มนวล
• โหลดอุตสาหกรรมทั่วไป – เช่น เตาอบ, เตาหลอมโลหะ, ระบบทำความร้อนในโรงงาน
• ระบบแสงสว่าง / Stage Lighting – ควบคุมระดับความสว่างด้วยความแม่นยำ

รายละเอียด

• แรงดันอินพุต 200–480VAC (3-phase)
• ระบบควบคุม Phase Angle / Zero-Cross
• รูปแบบอินพุต 4-20mA, 0-10V, Potentiometer, Digital Signal
• โหลดที่รองรับ Resistive, Inductive
• การป้องกัน Overvoltage, Overcurrent, Overheat
• ติดตั้ง แบบราง DIN หรือในตู้ควบคุม

ข้อมูลเชิงเทคนิค SCR-3ATP060 Three phases 200-480VAC, กระแส 60A, Multi-input, Phases angle
