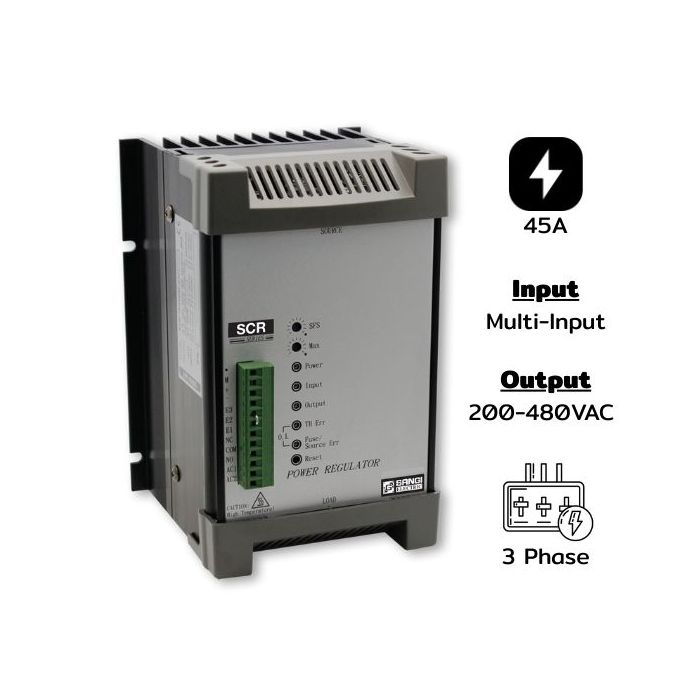

SCR-3ATP045 Three phases 200-480VAC, กระแส 45A, Multi-input, Phases angle
ราคาพิเศษ
฿11,040.00
ราคาปรกติ
฿13,800.00
พร้อมส่ง
SKU
013245
ยอดคงเหลือ: 1 ชิ้น
จำนวนวันจัดส่ง: 3 วัน
SCR Three Phase, เครื่องปรับแรงดันไฟฟ้าสามเฟส, เอสซีอาร์ 3 เฟส, Power SCR, Three phases 200-480VAC, Multi-input, อินพุท เลือกได้, Phases anagle, กระแส 45A
*ราคาสินค้ายังไม่รวม VAT
รายละเอียดของ SCR-3ATP045 Three phases 200-480VAC, กระแส 45A, Multi-input, Phases angle
SCR-3ATP045 Three phases 200-480VAC, กระแส 45A, Multi-input, Phases angle SCR (Silicon Controlled Rectifier) แบบสามเฟส เป็นอุปกรณ์ปรับแรงดันไฟฟ้าสำหรับระบบไฟฟ้าสามเฟส โดยใช้ SCR เป็นองค์ประกอบหลักในการควบคุมแรงดัน AC input 200–480VAC โดยควบคุมแรงดันด้วยการปรับ “มุมเฟส” (Phase angle control)
หลักการทำงาน (Principle of Operation)
- Phase Angle Control SCR ทำหน้าที่เป็นสวิตช์ควบคุมการจ่ายพลังงานไฟฟ้า โดยใช้สัญญาณ Gate ควบคุมจังหวะการเปิดวงจร
- การปรับมุมเฟส (Phase angle) คือการหน่วงเวลาในการจ่ายพลังงานในแต่ละรอบของไซน์เวฟ ทำให้ควบคุมแรงดันที่ออกมาได้
- สามารถปรับแรงดันได้ต่อเนื่อง (0–100%) ตามต้องการ
- ทำงานในระบบไฟฟ้าสามเฟส (3-Phase)
- รองรับระบบ 3 เฟส 200–480VAC ใช้ SCR 6 ตัวต่อวงจร (2 ตัวต่อเฟส)
- ออกแบบให้ทนโหลดหนักและสภาพแวดล้อมอุตสาหกรรม
คุณสมบัติเด่น (Features)
- ควบคุมแรงดันต่อเนื่อง (0-100%)
- รองรับอินพุตควบคุมได้หลายรูปแบบ (Multi-input เช่น 4-20mA, 0-10V, Potentiometer, Digital)
- เลือกโหมดการควบคุมได้ เช่น Phase Angle, Zero-Cross (ในบางรุ่น)
- มีระบบป้องกันต่างๆ เช่น Overload, Overheat, Short Circuit
- รองรับการใช้งานต่อเนื่อง
- ติดตั้งง่ายในตู้ควบคุม พร้อมฟังก์ชัน Monitoring
การนำไปใช้งาน (Applications)
- SCR Three Phase มักถูกนำไปใช้ในงานที่ต้องการควบคุมกำลังไฟฟ้าหรืออุณหภูมิในระบบสามเฟส เช่น:เตาเผาไฟฟ้า / เตาอินดักชัน
- ควบคุมอุณหภูมิด้วยการควบคุมแรงดันไฟฟ้า
- เครื่องทำความร้อน (Heater Load) – ใช้ควบคุมฮีตเตอร์ในระบบอุตสาหกรรม เช่น อบแห้ง อบความร้อน
- ควบคุมการเริ่มต้นของมอเตอร์แบบนุ่มนวล
- โหลดอุตสาหกรรมทั่วไป – เช่น เตาอบ, เตาหลอมโลหะ, ระบบทำความร้อนในโรงงาน
- ระบบแสงสว่าง / Stage Lighting – ควบคุมระดับความสว่างด้วยความแม่นยำ
รายละเอียด
- แรงดันอินพุต 200–480VAC (3-phase)
- ระบบควบคุม Phase Angle / Zero-Cross
- รูปแบบอินพุต 4-20mA, 0-10V, Potentiometer, Digital Signal
- โหลดที่รองรับ Resistive, Inductive
- การป้องกัน Overvoltage, Overcurrent, Overheat
- ติดตั้ง แบบราง DIN หรือในตู้ควบคุม
ข้อมูลเชิงเทคนิค SCR-3ATP045 Three phases 200-480VAC, กระแส 45A, Multi-input, Phases angle
| จำนวนวันจัดส่ง | 3 วัน |
|---|---|
| Special Price | 11,040.00 |
