SBG457 \ Flow sensor \ Range 200 l/min \ 4...20 \ G 1 1/4 internal thread

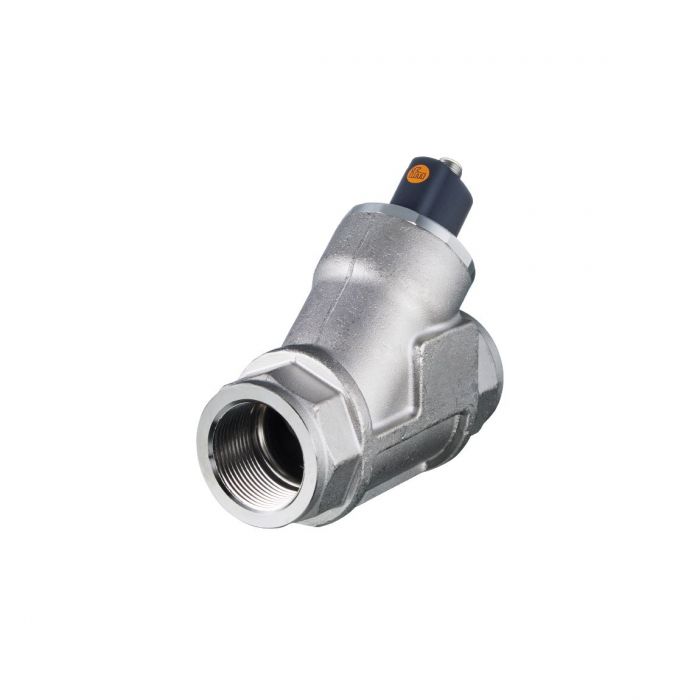

รายละเอียด SBG457 Flow Transmitter with Integrated Backflow Prevention

ifm SBG457 (SBG54HF010KG/US) เป็นเซนเซอร์วัดอัตราการไหล (Flow Transmitter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น พร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) ช่วยให้สามารถตรวจสอบอัตราการไหลและส่งข้อมูลไปยังระบบควบคุมได้อย่างต่อเนื่อง

รองรับช่วงการวัดอัตราการไหล 8-200 ลิตร/นาที หรือ 0.48-12 ลูกบาศก์เมตร/ชั่วโมง ให้สัญญาณเอาต์พุต Analog 4-20 mA สำหรับส่งค่าการไหลไปยัง PLC หรือระบบควบคุมอัตโนมัติ มีเวลาตอบสนองน้อยกว่า 0.01 วินาที รองรับแรงดันระบบสูงสุด 25 bar และอุณหภูมิของไหล -10 ถึง +100 °C เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• Flow Transmitter แบบ Mechatronic สำหรับตรวจวัดอัตราการไหลของของเหลว
• รองรับช่วงการวัดอัตราการไหล 8-200 ลิตร/นาที
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ให้สัญญาณเอาต์พุต Analog 4-20 mA สำหรับส่งค่าการไหลอย่างต่อเนื่อง
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลได้รวดเร็วน้อยกว่า 0.01 วินาที
• เหมาะสำหรับตรวจวัดน้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• มีความคลาดเคลื่อนในการวัด ±5% ของค่าสิ้นสุดช่วงการวัด
• มีค่า Repeatability 1% ของค่าสิ้นสุดช่วงการวัด
• รองรับแรงดันของระบบสูงสุด 25 bar
• รองรับอุณหภูมิของไหล -10 ถึง +100 °C
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ข้อต่อกระบวนการแบบ G 1 1/4 Internal Thread
• รองรับการเชื่อมต่อกับ PLC และระบบควบคุมผ่านสัญญาณ Analog 4-20 mA
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และการโอเวอร์โหลด
• ระดับการป้องกัน IP65 และ IP67
• ออกแบบให้รองรับการทำงานเชิงกลอย่างน้อย 10 ล้านรอบ

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBG457
• รหัสผลิตภัณฑ์: SBG54HF010KG/US
• ประเภท: Flow Transmitter with Integrated Backflow Prevention
• หลักการทำงาน: Mechatronic Flow Measurement
• ของไหลที่รองรับ: ของเหลว น้ำ สารละลายไกลคอล และน้ำยาหล่อเย็น
• ช่วงการวัดอัตราการไหล: 8-200 l/min
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 0.48-12 m³/h
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสิ้นสุดช่วงการวัด (Final Value)
• Repeatability: 1% ของค่าสิ้นสุดช่วงการวัด
• เวลาตอบสนอง: <0.01 s
• อุณหภูมิของไหล: -10 ถึง +100 °C
• แรงดันของระบบสูงสุด: 25 bar (2.5 MPa)
• แรงดันไฟฟ้าที่ใช้งาน: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 35 mA
• Electrical Design: DC
• Protection Class: III
• ประเภทเอาต์พุต: Analogue Signal
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุด: 500 Ω
• Reverse Polarity Protection: Yes
• Short-circuit Protection: Yes
• Overload Protection: Yes
• ข้อต่อกระบวนการ: G 1 1/4 Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded
• การต่อสายไฟ: Pin 1 (BN) = L+, Pin 2 (WH) = Analog Output, Pin 3 (BU) = L-
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 61000-6-2, DIN EN 61000-6-3
• ความทนทานต่อแรงกระแทก: 20 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 5 g (10-2000 Hz) ตาม DIN EN 60068-2-6
• จำนวนรอบการทำงานเชิงกล: 10 ล้านรอบ
• MTTF: 778 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• วัสดุตัวเรือน: Chemically Nickel-plated Brass, PP, Stainless Steel 316L, Anodised Aluminium และ PA
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316, Brass, Chemically Nickel-plated Brass, PP, PPS, POM Spacer และ FKM O-ring
• น้ำหนัก: 1,898.8 กรัม

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบอัตราการไหลของน้ำในระบบปั๊มและระบบท่ออุตสาหกรรม
• ส่งค่าอัตราการไหลอย่างต่อเนื่องไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ติดตามประสิทธิภาพของระบบหล่อเย็นและระบบจ่ายน้ำ
• ใช้ตรวจสอบความผิดปกติของอัตราการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBG457 เป็น Flow Transmitter ที่ให้สัญญาณ Analog 4-20 mA ไม่ใช่ Flow Switch แบบ PNP NO และไม่รองรับ IO-Link
• ช่วง 8-200 l/min เป็นช่วงการวัดอัตราการไหล ไม่ใช่ช่วงการตั้งค่าจุดสวิตช์
• ข้อมูลความแม่นยำและคุณสมบัติการวัดของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C
• ควรตรวจสอบชนิดของของไหลและความเข้ากันได้กับวัสดุส่วนสัมผัสก่อนใช้งาน
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันระบบต้องไม่เกิน 25 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• ควรตรวจสอบความต้านทานโหลดของระบบรับสัญญาณ Analog ไม่ให้เกิน 500 Ω
• ผู้ผลิตระบุว่ามีการปรับเปลี่ยนค่าความทนแรงดันของรุ่นนี้ จึงควรยึดค่า 25 bar ตาม Datasheet ฉบับล่าสุดที่ตรวจสอบ
• ควรตรวจสอบรายละเอียดการติดตั้งและการเชื่อมต่อไฟฟ้าจากคู่มือของ ifm ก่อนใช้งาน
