SBN233 \ Flow sensor \ Range 360 gph \ NO \ 4...20 \ 3/4" NPT internal thread

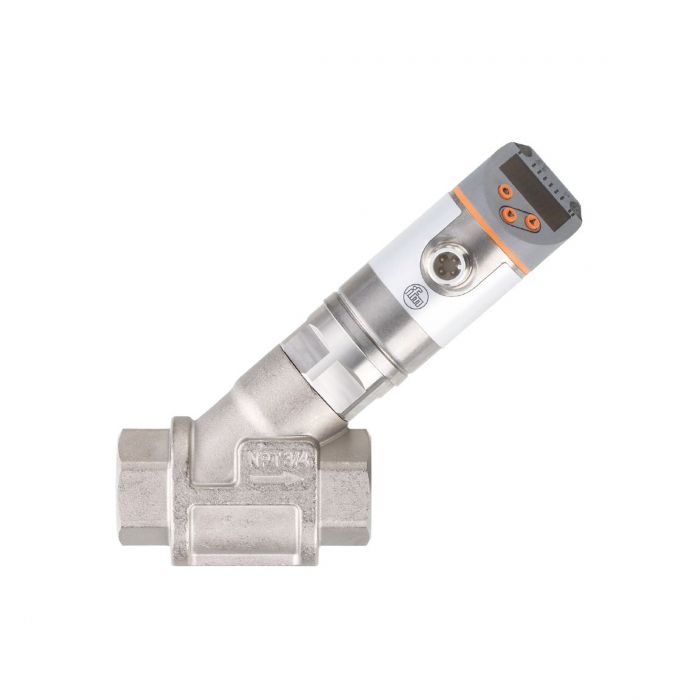

รายละเอียด SBN233 Flow Meter with Integrated Backflow Prevention and Display

ifm SBN233 (SBN34IQ0FRKG) เป็นเซนเซอร์วัดอัตราการไหล (Flow Meter) แบบ Mechatronic ในกลุ่ม efector 300 จาก ifm electronic ออกแบบมาสำหรับตรวจวัดอัตราการไหลของของเหลวในระบบอุตสาหกรรม เช่น น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของผู้ผลิต มาพร้อมระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention) และหน้าจอแสดงผลดิจิทัล สามารถตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว

รองรับช่วงการวัดอัตราการไหล 0.1-6 US gpm หรือ 7-360 US gal/h รองรับเอาต์พุตแบบ Switching, Analog 4-20 mA, Frequency และการสื่อสาร IO-Link 1.1 สามารถเชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติ เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว ระบบหล่อลื่น และการตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลในช่วง 0.1-6 US gpm หรือ 7-360 US gal/h
• รองรับน้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามเงื่อนไขของผู้ผลิต
• รองรับการเลือกชนิดน้ำมันอ้างอิงความหนืด 10 หรือ 46 mm²/s ที่ 40 °C
• มีระบบป้องกันการไหลย้อนกลับในตัว (Integrated Backflow Prevention)
• ตรวจสอบอัตราการไหลและอุณหภูมิของของไหลได้ในอุปกรณ์เดียว
• ใช้หลักการตรวจวัดแบบ Mechatronic Flow Measurement
• รองรับ Measuring Dynamics 1:50
• ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลภายใน 0.01 วินาที
• หน้าจอดิจิทัล 4 หลัก แสดงค่าด้วยสีแดงและสีเขียว
• มีไฟ LED แสดงหน่วยวัดและสถานะการทำงานของเอาต์พุต
• รองรับสัญญาณ Switching, Analog 4-20 mA และ Frequency
• รองรับการสื่อสาร IO-Link 1.1 สำหรับการตั้งค่าและตรวจสอบข้อมูล
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC)
• รองรับฟังก์ชัน Hysteresis และ Window สำหรับตั้งค่าการตรวจสอบ
• สามารถเลือกชนิดของไหล ปรับค่าหน่วงสัญญาณ และตั้งค่าการแสดงผลได้
• มีระบบป้องกันการลัดวงจร การโอเวอร์โหลด และการต่อขั้วไฟฟ้ากลับด้าน
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SBN233
• รหัสผลิตภัณฑ์: SBN34IQ0FRKG
• ประเภท: Flow Meter with Integrated Backflow Prevention and Display
• หลักการทำงาน: Mechatronic Flow Measurement
• ช่วงการวัดอัตราการไหล: 0.1-6 US gpm
• ช่วงการวัดอัตราการไหล (หน่วยอื่น): 7-360 US gal/h
• ช่วงแสดงผลอัตราการไหล: 0-7.2 US gpm
• ความละเอียดในการแสดงค่าการไหล: 0.05 US gpm
• Measuring Dynamics: 1:50
• ช่วงการวัดอุณหภูมิ: -10 ถึง +100 °C
• ความละเอียดในการแสดงค่าอุณหภูมิ: 1 °C (ประมาณ 2 °F)
• ของไหลที่รองรับ: น้ำ สารละลายไกลคอล น้ำยาหล่อเย็น และน้ำมันตามข้อกำหนด
• ความหนืดอ้างอิงสำหรับน้ำมัน: 10 และ 46 mm²/s ที่ 40 °C
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 50 mA
• แรงดันของระบบสูงสุด: 40 bar (4 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 40 bar
• จำนวนเอาต์พุต: 2 Outputs (กำหนดฟังก์ชันได้)
• ประเภทเอาต์พุต: Switching Signal, Analog Signal, Frequency Signal, IO-Link
• Switching Output: Normally Open / Normally Closed (ตั้งค่าได้)
• Analog Current Output: 4-20 mA
• ความต้านทานโหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: 0-10,000 Hz
• กระแสโหลดสูงสุดต่อ Switching Output: 150 mA (ขึ้นอยู่กับอุณหภูมิแวดล้อม)
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• IO-Link Minimum Process Cycle Time: 5 ms
• ความแม่นยำในการวัดการไหล: ±(4% MW + 1% MEW) เมื่อ Q > 0.5 l/min ภายใต้เงื่อนไขอุณหภูมิที่กำหนด
• Repeatability: ±1% MEW
• เวลาตอบสนองการวัดการไหล: 0.01 วินาที
• ความแม่นยำในการวัดอุณหภูมิ: 3 K (ที่ 25 °C และ Q > 1 l/min)
• Temperature Dynamic Response T09: 120 วินาที (Q > 1 l/min)
• ข้อต่อกระบวนการ: 3/4 NPT Internal Thread
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-plated Contacts
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C (เมื่ออุณหภูมิของไหลต่ำกว่า 80 °C)
• อุณหภูมิแวดล้อมเมื่อของไหลมีอุณหภูมิ 80 ถึงต่ำกว่า 100 °C: 0 ถึง +40 °C
• อุณหภูมิในการจัดเก็บ: -15 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• Power-on Delay Time: น้อยกว่า 3 วินาที
• หน้าจอแสดงผล: 4-digit Alphanumeric Display (Red/Green)
• ไฟแสดงหน่วยวัด: 3 x Green LED
• ไฟแสดงสถานะ Switching: 2 x Yellow LED
• จำนวนรอบการสวิตช์เชิงกล: 10 ล้านครั้ง
• วัสดุตัวเรือน: Stainless Steel 316L, PBT+PC-GF30, PBT-GF20, PC และ Chemically Nickel-plated Brass
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316/316L, Brass, Chemically Nickel-plated Brass, PPS และ FKM O-ring
• น้ำหนัก: ประมาณ 691.5 กรัม

การใช้งาน

• ตรวจสอบอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดการไหลของสารละลายไกลคอลในระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของน้ำมันที่มีคุณสมบัติตรงตามข้อกำหนดของอุปกรณ์
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบควบคุมกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Analog Output หรือ IO-Link
• ใช้ติดตามสภาวะการไหลเพื่อสนับสนุนการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SBN233 เป็น Flow Meter ที่สามารถตรวจวัดอัตราการไหลอย่างต่อเนื่อง ไม่ใช่ Flow Switch แบบจุดสวิตช์อย่างเดียว
• ช่วงการวัดตาม Datasheet คือ 0.1-6 US gpm หรือ 7-360 US gal/h ไม่ควรนำช่วงการวัดของ SBN232 มาใช้แทน
• ข้อต่อกระบวนการเป็นเกลียวใน 3/4 NPT ไม่ใช่เกลียว G 3/4 ควรตรวจสอบชนิดเกลียวก่อนติดตั้ง
• รองรับการตั้งค่า Switching, Analog, Frequency และ IO-Link โดยฟังก์ชันขึ้นอยู่กับการกำหนดค่า OUT1 และ OUT2
• ข้อมูลความแม่นยำของผู้ผลิตอ้างอิงการใช้งานกับน้ำที่อุณหภูมิ 20 °C และเงื่อนไขที่ระบุใน Datasheet
• ควรเลือกชนิดของไหลในการตั้งค่าอุปกรณ์ให้ตรงกับการใช้งานจริง
• ผู้ผลิตแนะนำให้ใช้ตัวกรองขนาด 200 ไมครอน
• ควรติดตั้งอุปกรณ์ตามทิศทางการไหลที่ระบุบนตัวเรือน
• แรงดันของระบบต้องไม่เกิน 40 bar และอุณหภูมิของไหลต้องอยู่ในช่วง -10 ถึง +100 °C
• ควรตรวจสอบความเข้ากันได้ของของไหลกับวัสดุส่วนสัมผัสก่อนใช้งาน
• ผู้ผลิตแจ้งว่ามีการเปลี่ยนแปลงรูปแบบตัวเรือน จึงควรตรวจสอบขนาดและแบบติดตั้งฉบับล่าสุดก่อนใช้งาน
