M9H204 \ Magnetic sensors \ Range 1 \ PNP \ NO \ Connector M12

รายละเอียดสินค้า ifm M9H204 Hydraulic Cylinder Position Sensor

ifm M9H204 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Pressure-resistant Position Sensor) ออกแบบสำหรับตรวจจับโลหะกลุ่มเหล็กโดยไม่สัมผัสวัตถุ มีระยะตรวจจับ 1 มม. พร้อมเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือน Full-Metal ผลิตจากสเตนเลส แข็งแรง ทนแรงดันใช้งาน 500 bar และเชื่อมต่อผ่านคอนเนคเตอร์ M12 เหมาะสำหรับเครื่องจักรและระบบไฮดรอลิกในอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับตำแหน่งโลหะกลุ่มเหล็กภายในกระบอกไฮดรอลิก
• ระยะตรวจจับ 1 มม.
• เอาต์พุต PNP แบบ Normally Open (NO)
• ตัวเรือน Full-Metal แข็งแรง ทนทาน
• รองรับแรงดันใช้งาน 500 bar
• ออกแบบสำหรับงานที่มีการเปลี่ยนแปลงแรงดันซ้ำ ๆ
• ติดตั้งแบบ Flush Mountable ได้
• ระดับการป้องกัน IP65, IP68 และ IP69K
• เชื่อมต่อผ่านคอนเนคเตอร์ M12

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: M9H204
• รหัส: M9K3001BBPKG/B/AM/500/US
• ประเภท: Pressure-resistant Position Sensor
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
• ระยะตรวจจับ: 1 มม.
• แรงดันไฟฟ้า: 10–36 V DC
• เอาต์พุต: PNP / Normally Open (NO)
• ความถี่การสวิตช์: 1,000 Hz
• ขนาดตัวเรือน: M12 x 1 / ยาว 60 มม.
• วัสดุตัวเรือน: Stainless Steel
• การเชื่อมต่อ: M12 Connector, 4 Pins
• รูปแบบติดตั้ง: Flush Mountable
• แรงดันใช้งาน: 500 bar
• ระดับการป้องกัน: IP65 / IP68 / IP69K
• อุณหภูมิใช้งาน: -25 ถึง 85°C

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกไฮดรอลิก
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบไฮดรอลิก
• ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP
• เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้แรงดันสูง

ข้อควรทราบ

M9H204 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็กสำหรับระบบไฮดรอลิก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้มีระยะตรวจจับ 1 มม. ใช้เอาต์พุต PNP แบบ Normally Open (NO) และคอนเนคเตอร์ M12 ติดตัวเรือน ไม่ใช่สายไฟติดตัวเซนเซอร์ ควรตรวจสอบขนาดรูติดตั้ง ระยะตรวจจับ และการเชื่อมต่อไฟฟ้าก่อนใช้งาน

รายละเอียดของ M9H204 \ Magnetic sensors \ Range 1 \ PNP \ NO \ Connector M12

M9H204 \ Magnetic sensors \ Range 1 \ PNP \ NO \ Connector M12 — สินค้าแบรนด์ ifm สำหรับงานอุตสาหกรรม จำหน่ายโดย SCMA

ข้อมูลเชิงเทคนิค

• Connection: M12 connector
• Electrical design: PNP
• Mounting: flush mountable
• Output function: normally open
• Sensing range (mm): 1

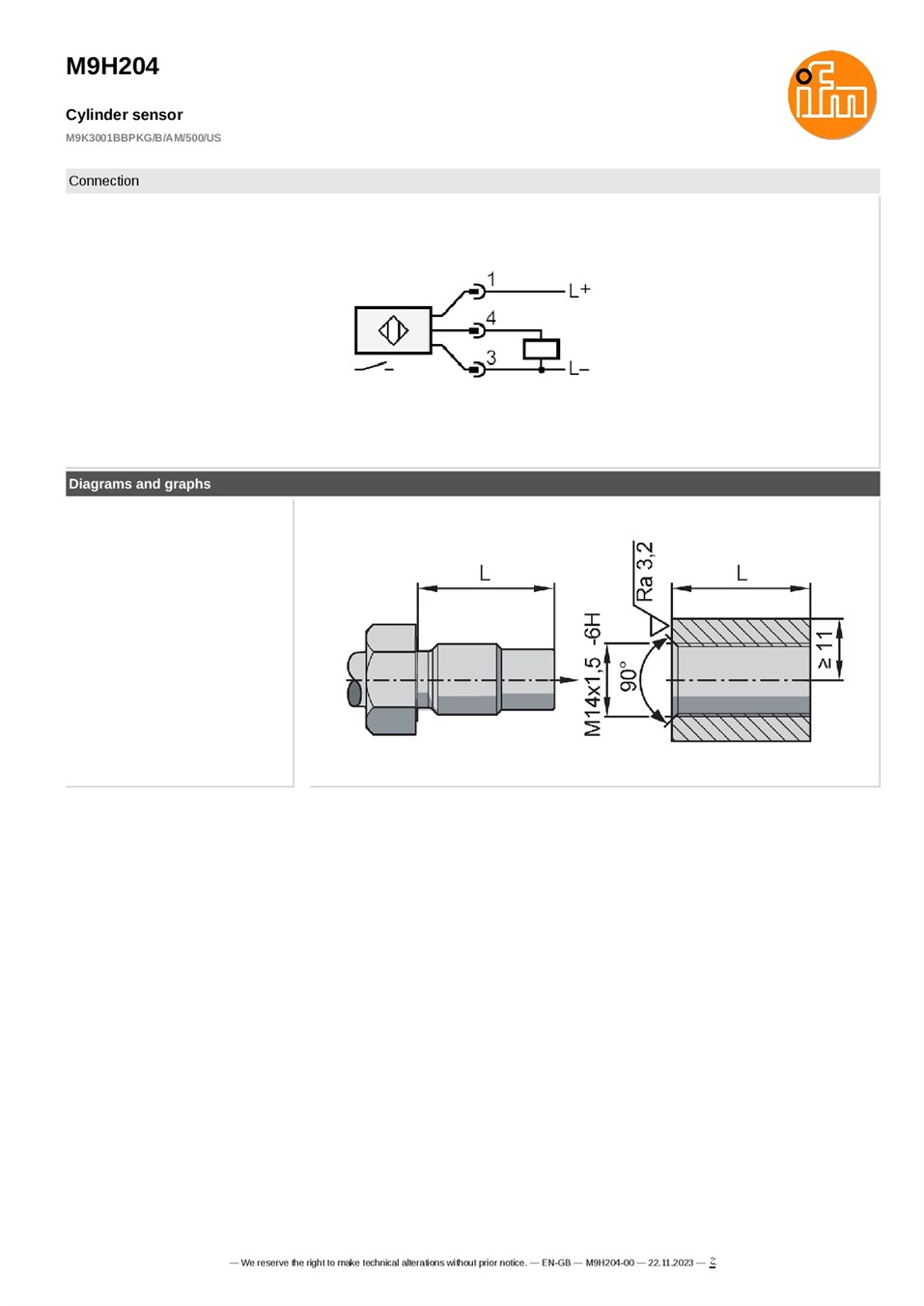

เอกสารข้อมูลสินค้า (Datasheet)
