M9H209 \ Magnetic sensors \ Range 4 \ PNP \ NO \ Connector M12

รายละเอียดสินค้า ifm M9H209 Hydraulic Cylinder Position Sensor

ifm M9H209 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Position Sensor for Hydraulic Cylinders) ใช้ตรวจจับโลหะกลุ่มเหล็กโดยไม่สัมผัสวัตถุ มีระยะตรวจจับ 4 มม. พร้อมเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือน Full-Metal แข็งแรง เชื่อมต่อผ่านคอนเนคเตอร์ M12 เหมาะสำหรับระบบไฮดรอลิกและเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับตำแหน่งโลหะกลุ่มเหล็กในระบบไฮดรอลิก
• ระยะตรวจจับ 4 มม. และระยะทำงาน 3.3 มม.
• เอาต์พุต PNP แบบ Normally Open (NO)
• ตัวเรือน Full-Metal ทนทานต่อสภาพแวดล้อมอุตสาหกรรม
• ความถี่การสวิตช์สูง 1,000 Hz
• ป้องกันการลัดวงจรและการต่อขั้วไฟฟ้ากลับด้าน
• ระดับการป้องกัน IP65, IP68 และ IP69K
• เชื่อมต่อผ่านคอนเนคเตอร์ M12 แบบ A-coded

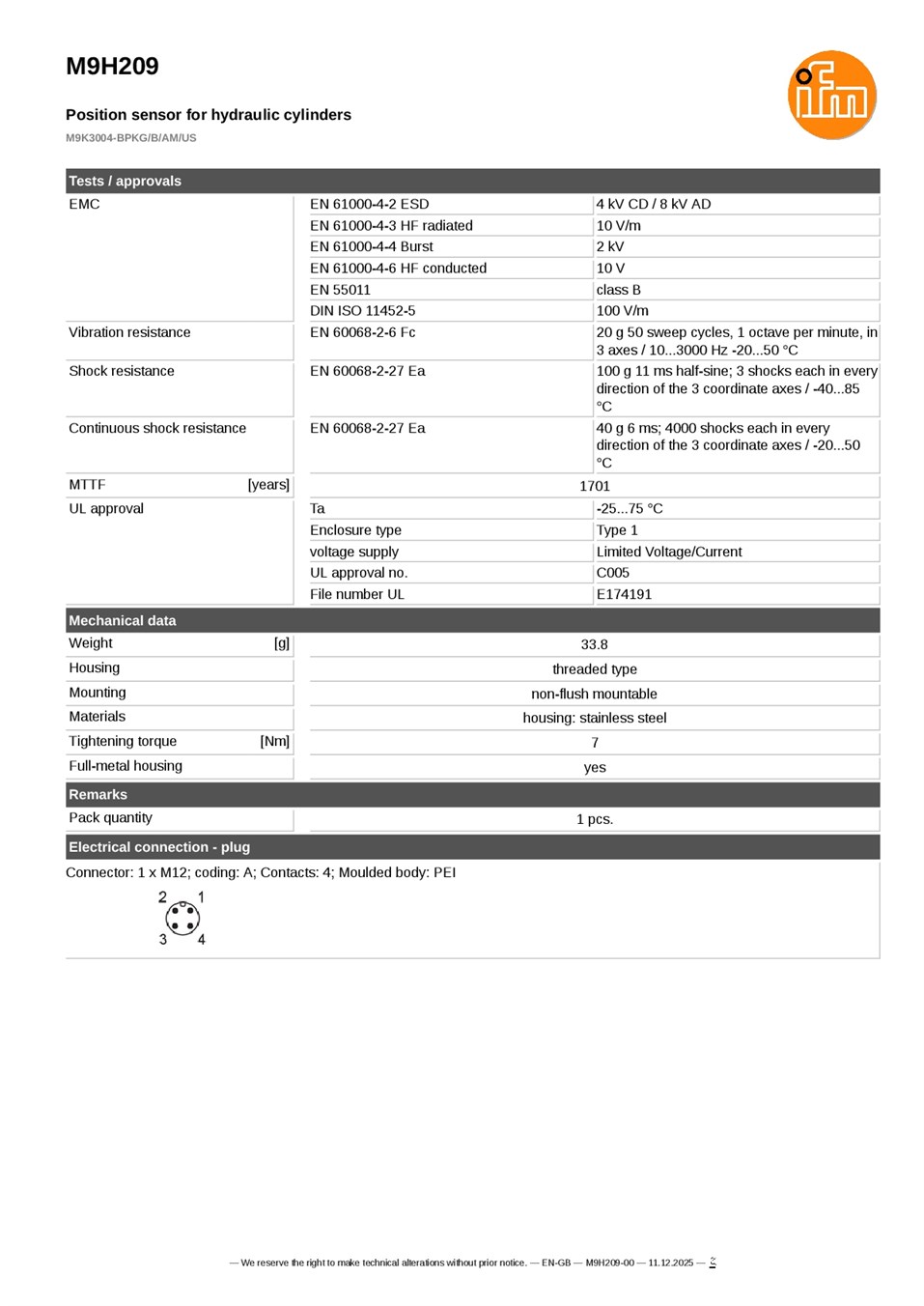

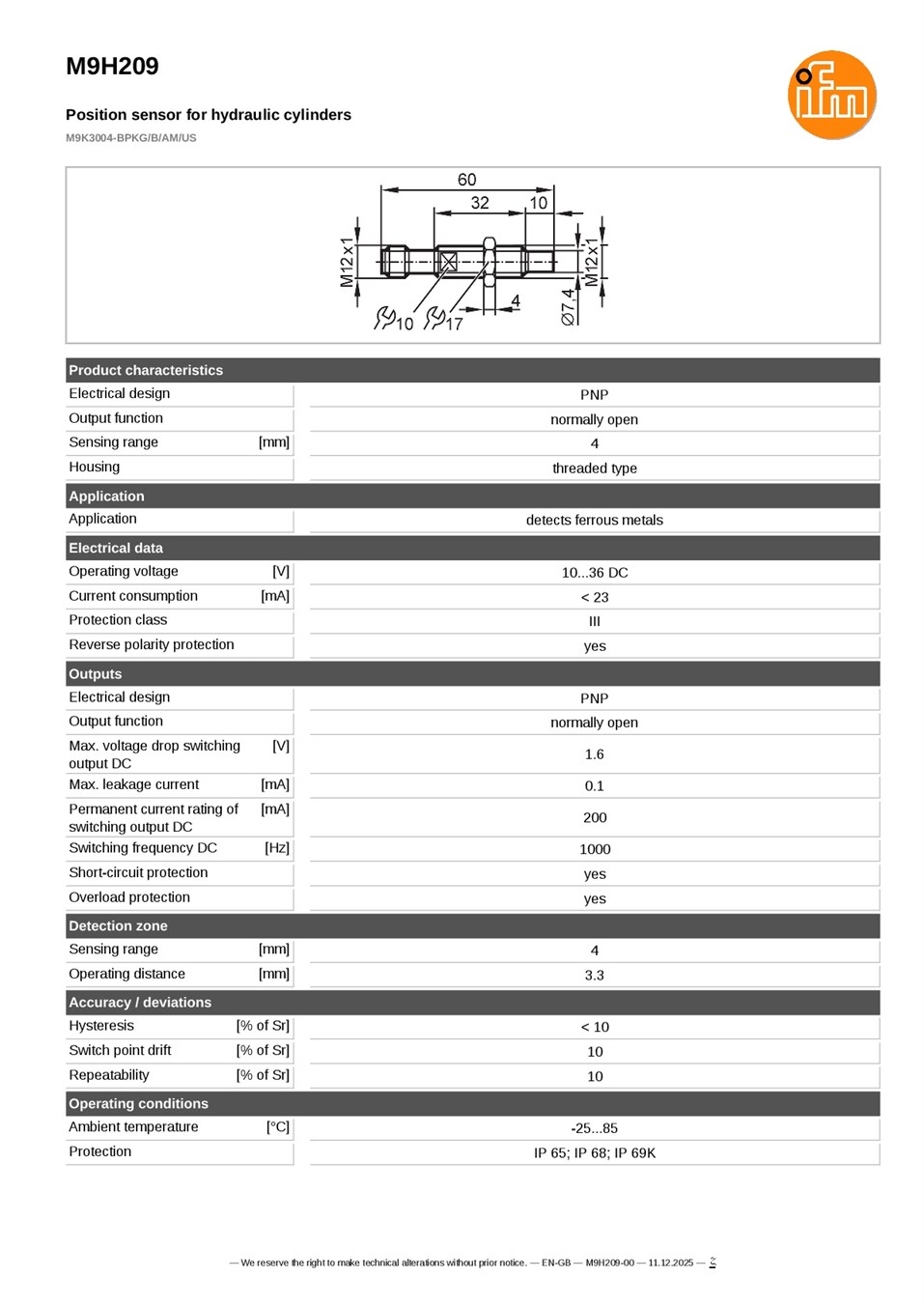

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: M9H209
• รหัส: M9K3004-BPKG/B/AM/US
• ประเภท: Position Sensor for Hydraulic Cylinders
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
• ระยะตรวจจับ: 4 มม.
• ระยะทำงาน: 3.3 มม.
• แรงดันไฟฟ้า: 10–36 V DC
• เอาต์พุต: PNP / Normally Open (NO)
• กระแสโหลดสูงสุด: 200 mA
• ความถี่การสวิตช์: 1,000 Hz
• ขนาดตัวเรือน: เกลียว M12 x 1 / ยาว 60 มม.
• โครงสร้างตัวเรือน: Full-Metal Housing
• รูปแบบติดตั้ง: Non-flush Mountable
• แรงบิดขันติดตั้ง: 7 Nm
• การเชื่อมต่อ: M12 Connector, 4 Pins, A-coded
• ระดับการป้องกัน: IP65 / IP68 / IP69K
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 33.8 กรัม

การใช้งาน

• ตรวจจับตำแหน่งชิ้นส่วนโลหะในกระบอกไฮดรอลิก
• ตรวจสอบการเคลื่อนที่ของชิ้นส่วนเครื่องจักร
• ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติ
• เหมาะสำหรับระบบควบคุมตำแหน่งในเครื่องจักรอุตสาหกรรม

ข้อควรทราบ

M9H209 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็ก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้มีระยะตรวจจับ 4 มม. ใช้เอาต์พุต PNP แบบ Normally Open (NO) และคอนเนคเตอร์ M12 ติดตัวเรือน โดยต้องติดตั้งแบบ Non-flush Mountable ควรตรวจสอบตำแหน่งติดตั้งและระยะห่างจากโลหะโดยรอบก่อนใช้งาน
