ข้อต่อลม (Fitting) ฉบับสมบูรณ์: ประเภท, วิธีเลือก, การติดตั้ง

ข้อต่อลม (Fitting) คืออุปกรณ์ที่คุณกำลังมองหาเพื่อเพิ่มความสมบูรณ์ให้ระบบนิวเมติกส์ใช่หรือไม่? การเลือก ข้อต่อสายลม หรือ ฟิตติ้งลม ที่ได้มาตรฐานส่งผลโดยตรงต่อความเสถียรของเครื่องจักร บทความนี้จะเจาะลึกประเภทของ ฟิตติ้ง วิธีการเลือกวัสดุ ขั้นตอนการติดตั้งอย่างถูกต้อง เพื่อให้คุณตัดสินใจได้อย่างมั่นใจ คุณสามารถขอคำปรึกษาเพิ่มเติมจากผู้เชี่ยวชาญผ่าน บริการออกแบบระบบและให้คำปรึกษาจาก SCMA ของเราได้เลยครับ

ข้อต่อลม (Pneumatic Fitting) คืออะไร? ทำไมจึงสำคัญในระบบนิวเมติกส์

เรามาทำความเข้าใจพื้นฐานกันก่อนว่า fitting คือ อะไรในวงการอุตสาหกรรม ข้อต่อลม ทำหน้าที่เป็นตัวเชื่อมระหว่างสายยางลมอัดกับอุปกรณ์ปลายทาง โครงสร้างภายในประกอบด้วยเขี้ยวล็อก ซีลยางกันรั่ว ปุ่มกดปลดสาย ซึ่งออกแบบมาให้จับยึดได้แน่นหนา หลายคนสงสัยว่า fittings คือ อุปกรณ์ที่ใช้กับน้ำมันได้ไหม ความจริงคือ ฟิตติ้งลม ถูกออกแบบมารองรับแรงดันอากาศเป็นหลัก ส่วนข้อต่อไฮดรอลิคจะมีความหนา ทนทานต่อแรงดันของเหลวที่สูงกว่ามาก การเลือกใช้ ข้อต่อสายลม จึงต้องระบุประเภทของไหลให้ชัดเจนเสมอครับ

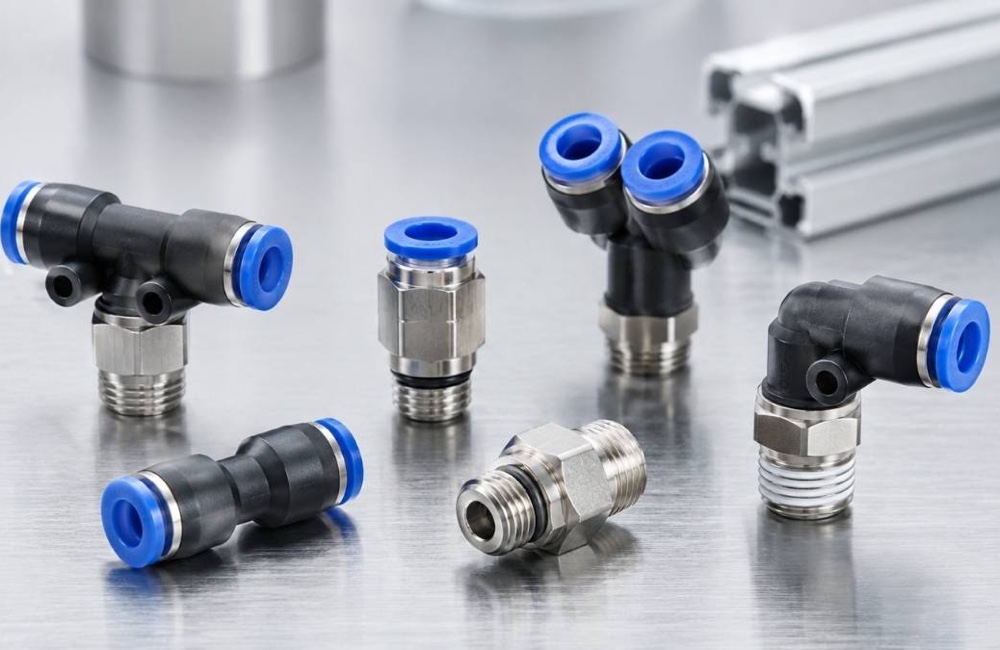

ข้อต่อลมมีกี่ประเภท? รู้จักรูปแบบต่างๆ ที่นิยมใช้

ในตลาดมี ฟิตติ้ง หลากหลายรูปแบบให้เลือกใช้งานตามลักษณะการเดินท่อ การรู้จักประเภทของ fitting ลม จะช่วยให้วิศวกรออกแบบวงจรนิวเมติกส์ได้อย่างมีประสิทธิภาพสูงสุดครับ

ข้อต่อลมแบบสวมเร็ว (Push-in Fittings)

ข้อต่อลมแบบสวมเร็วคือรูปแบบที่ได้รับความนิยมสูงสุดในปัจจุบัน ช่างเทคนิคสามารถเสียบ หัวต่อสายลม เข้าไปได้ทันทีโดยไม่ต้องใช้เครื่องมือขันล็อก ช่วยประหยัดเวลาในการประกอบเครื่องจักรได้อย่างมหาศาลครับ

ข้อต่อลม 3 ทาง (Tee/Y Shape Fittings)

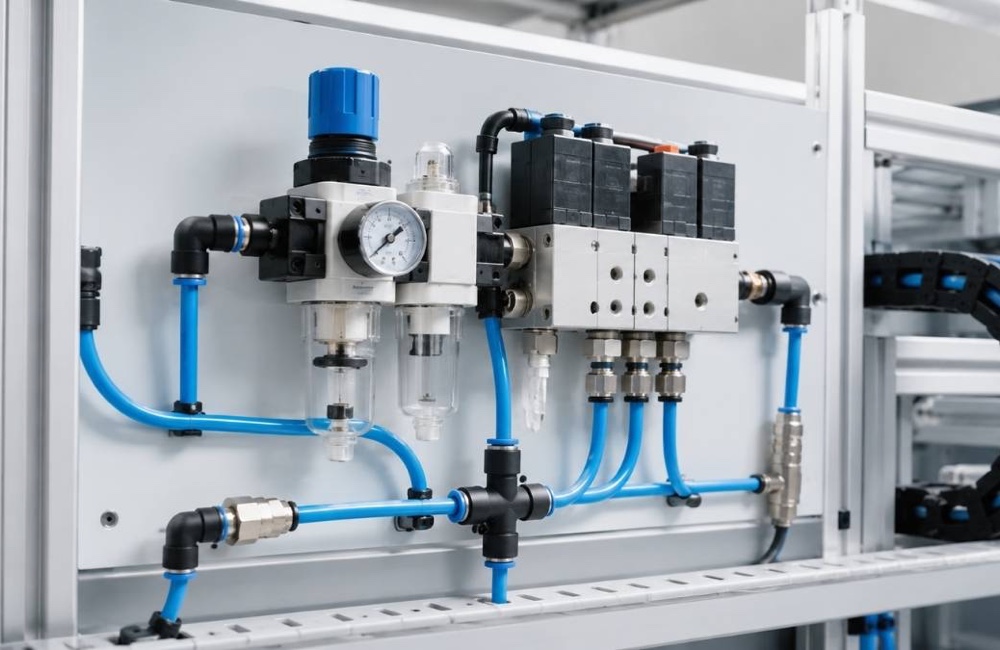

สำหรับงานที่ต้องการแยกเส้นทางลม ข้อต่อลม 3 ทางคือคำตอบที่ใช่ อุปกรณ์ชิ้นนี้ทำหน้าที่เป็น ตัวต่อสายลม เพื่อกระจายลมอัดจากแหล่งจ่ายหลักไปยังอุปกรณ์ปลายทางหลายจุดพร้อมกัน ช่วยจัดระเบียบสายลมให้ดูเรียบร้อยครับ

ข้อต่อตรง (Straight Fittings) และข้อต่องอ (Elbow Fittings)

ข้อต่อตรงเหมาะสำหรับการต่อเชื่อมท่อลมในระนาบเดียวกัน ส่วนข้อต่องอ 90 องศาช่วยแก้ปัญหาพื้นที่ติดตั้งจำกัด การเลือก fitting ลม รูปแบบนี้ช่วยลดการหักงอของสายยาง ป้องกันความเสียหายในระยะยาวได้อย่างดีครับ

ข้อต่อลมเกลียวนอก และเกลียวใน (Male/Female Threaded)

ข้อต่อลมเกลียวนอกใช้สำหรับขันเข้ากับพอร์ตลมของตัวเครื่องจักร ส่วนเกลียวในใช้สำหรับเชื่อมต่อกับอุปกรณ์ที่มีเกลียวยื่นออกมา คุณสามารถนำไปประยุกต์ใช้กับ โซลินอยด์วาล์วนิวเมติกส์ ได้อย่างลงตัวครับ

ข้อต่อลดขนาด (Reducer Fittings)

เมื่อระบบจำเป็นต้องลดขนาดท่อลมลง ข้อต่อลดขนาดจะถูกนำมาใช้งาน อุปกรณ์ชิ้นนี้ช่วยเชื่อม ข้อต่อสายลม ขนาดใหญ่เข้ากับท่อขนาดเล็กกว่า โดยยังคงรักษาแรงดันภายในระบบให้คงที่ ไม่ให้เกิดรอยรั่วซึมครับ

วัสดุที่ใช้ทำข้อต่อลม เลือกแบบไหนให้ทนทานและเหมาะสม

การเลือกวัสดุของ ข้อต่อลม เป็นปัจจัยชี้วัดอายุการใช้งานในระยะยาว คุณควรพิจารณาสภาพแวดล้อมหน้างานก่อนเลือกซื้อ ฟิตติ้งลม เสมอครับ

• พลาสติก (Plastic/Polymer): น้ำหนักเบา ราคาประหยัด เหมาะสำหรับระบบนิวเมติกส์ทั่วไปที่ไม่สัมผัสความร้อนสูง
• ทองเหลือง (Brass): ทนทานต่อความชื้น ป้องกันสนิมได้ดี ข้อต่อสายลม ทองเหลืองได้รับความนิยมสูงในโรงงานอุตสาหกรรม
• สแตนเลส (Stainless Steel): ทนการกัดกร่อนจากสารเคมีได้ยอดเยี่ยม เหมาะสำหรับอุตสาหกรรมอาหาร การแพทย์ ที่ต้องการความสะอาดสูงสุด
• ข้อต่อลมเหล็ก (Steel Fittings): แข็งแรงทนทานเป็นพิเศษ รองรับแรงดันลมสูง เหมาะกับการเชื่อมต่อ ตัวต่อสายลม ในงานหนัก

วิธีเลือกขนาดข้อต่อลมให้พอดีกับสายลม

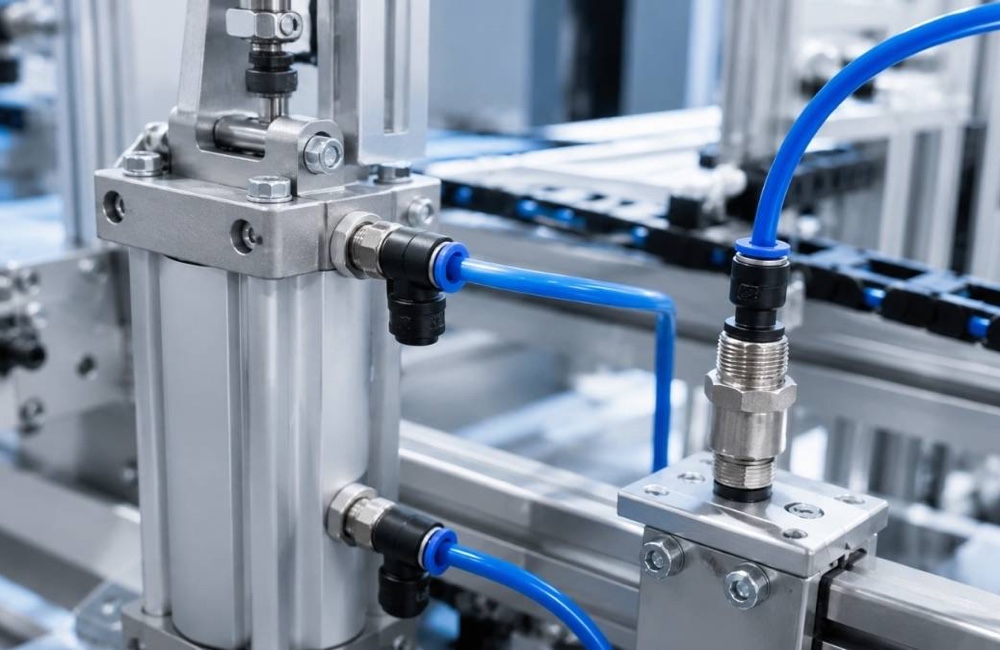

การจับคู่ขนาด ข้อต่อลม ให้พอดีกับสายลมคือหัวใจสำคัญในการป้องกันลมรั่ว คุณต้องวัดขนาดเส้นผ่านศูนย์กลางภายนอก (OD) ของสายยางเพื่อนำมาเลือก ฟิตติ้ง แบบสวมเร็วให้ถูกต้อง สำหรับฝั่งที่เป็นเกลียว ต้องพิจารณาขนาดเกลียว (เช่น PT 1/8", 1/4") ให้ตรงกับพอร์ตของอุปกรณ์ปลายทาง หากคุณต้องการเชื่อมต่อเข้ากับ กระบอกลมนิวเมติกส์ E.MC การเลือก ฟิตติ้งลม ที่ขนาดเกลียวพอดีเป๊ะจะช่วยให้ระบบทำงานได้เต็มประสิทธิภาพครับ

5 ปัจจัยสำคัญที่ต้องพิจารณาก่อนซื้อฟิตติ้งลม

ก่อนตัดสินใจสั่งซื้อ หัวต่อสายลม มีหลักเกณฑ์ทางวิศวกรรมที่คุณไม่ควรมองข้าม การประเมินปัจจัยเหล่านี้ช่วยลดข้อผิดพลาดหน้างานได้ครับ

ประเภทของงานและสภาพแวดล้อม

สภาพแวดล้อมการติดตั้งมีผลอย่างมาก หากพื้นที่ใช้งานมีฝุ่นละอองหรือประกายไฟ ควรเลือกรุ่นที่มีฝาครอบป้องกัน หรือใช้วัสดุโลหะเพื่อความปลอดภัยสูงสุดของระบบครับ

แรงดันลมที่ใช้งาน (Pressure Rating)

คุณต้องตรวจสอบสเปกแรงดันลมสูงสุดที่เครื่องจักรใช้งาน ข้อต่อสายลม ที่เลือกต้องรองรับแรงดันได้มากกว่าค่าการทำงานปกติเพื่อป้องกันการแตกหักครับ

อุณหภูมิในการทำงาน

อุณหภูมิของลมอัดรวมถึงอุณหภูมิแวดล้อมภายนอกส่งผลต่อซีลยางภายใน หากใช้งานในโซนเตาอบ ควรเลือก fitting ลม ที่ระบุสเปกทนความร้อนสูงโดยเฉพาะครับ

สารเคมีหรือของเหลวที่สัมผัส

หากระบบมีละอองน้ำมัน สารหล่อลื่น สารเคมีปะปนมากับลม วัสดุตัวเรือนรวมถึงโอริงต้องทนทานต่อการกัดกร่อน ไม่เช่นนั้นจะเกิดการเปื่อยยุ่ยจนลมรั่วไหลได้ครับ

มาตรฐานและแบรนด์ที่น่าเชื่อถือ

การเลือกแบรนด์ที่น่าเชื่อถือช่วยรับประกันคุณภาพสินค้า คุณสามารถศึกษาข้อมูลเชิงลึกเกี่ยวกับความทนทานของวัสดุได้จาก บทความวิจัยด้านวิศวกรรมอุตสาหการ เพื่อประกอบการตัดสินใจครับ

ขั้นตอนการติดตั้งและถอดข้อต่อลมอย่างถูกวิธี

ขั้นตอนการปฏิบัติงานที่ถูกต้องช่วยรักษาความสมบูรณ์ของ ฟิตติ้ง ได้ยาวนาน ทีมช่างควรใส่ใจรายละเอียดการประกอบ ตัวต่อสายลม ดังนี้ครับ

1. วิธีเสียบสายลมเข้ากับข้อต่อแบบสวมเร็ว: ตัดปลายสายลมให้ตรง 90 องศา ดันสายลมเข้าไปใน ข้อต่อลม จนสุดระยะล็อก ตรวจสอบด้วยการดึงสายลมเบาๆ ว่าไม่หลุด
2. วิธีปลดล็อกและถอดสายลมออกไม่ให้เสียหาย: กดวงแหวนปลดล็อก (Release ring) ลงให้สุด ค้างไว้พร้อมกับดึงสายลมออกตรงๆ ห้ามกระชากเด็ดขาด
3. ข้อควรระวังในการขันเกลียวเพื่อป้องกันการรั่วซึม: พันเทปพันเกลียวในทิศทางที่ถูกต้อง ขันเกลียว ข้อต่อสายลม ด้วยประแจให้แน่นตึงมือ หลีกเลี่ยงการขันอัดแรงเกินไปจนเกลียวรูด

ปัญหาที่พบบ่อยและวิธีแก้ไขเกี่ยวกับการใช้ข้อต่อลม

ในการบำรุงรักษาเครื่องจักร ปัญหาเกี่ยวกับ fitting ลม เป็นสิ่งที่หลีกเลี่ยงไม่ได้ การแก้ไขเบื้องต้นที่ถูกต้องช่วยให้เครื่องจักรกลับมาเดินเครื่องได้เร็วขึ้นครับ

• ปัญหาสายลมรั่วซึมที่จุดเชื่อมต่อ: เกิดจากปลายสายลมถูกตัดไม่เรียบ ซีลโอริงภายใน ข้อต่อลม ฉีกขาด แก้ไขโดยตัดปลายสายใหม่ให้เรียบ หรือเปลี่ยนตัวข้อต่อใหม่
• ข้อต่อแตกหรือเสียหาย เกิดจากอะไร?: สาเหตุหลักมาจากแรงดันลมกระชากเกินพิกัด การถูกของแข็งกระแทก การใช้ ฟิตติ้งลม ผิดประเภทกับสารเคมีที่กัดกร่อนพลาสติก
• การบำรุงรักษาเพื่อยืดอายุการใช้งาน: ตรวจเช็กระบบเป็นประจำ หากพบว่าวงแหวนปลดล็อกของ หัวต่อสายลม ฝืด ควรทำความสะอาดฝุ่นที่เกาะสะสม ห้ามใช้น้ำมันหล่อลื่นที่ทำลายซีลยางเด็ดขาด

สรุป

สรุปได้ว่า ข้อต่อลม เป็นอุปกรณ์เล็กๆ ที่มีความสำคัญอย่างยิ่งต่อความเสถียรของเครื่องจักร การเลือก ฟิตติ้งลม ที่เหมาะสมกับวัสดุ การทนแรงดัน การต่อท่อที่ถูกต้อง ช่วยให้ระบบลมทำงานได้อย่างสมบูรณ์แบบ ไร้รอยรั่ว หากคุณกำลังมองหา ร้านขายข้อต่อลมใกล้ฉัน เพื่อจัดหาอุปกรณ์ที่ได้มาตรฐาน สามารถติดต่อ SCMA เพื่อรับโซลูชันที่ดีที่สุดได้เลยครับ

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การจัดหา ฟิตติ้ง ที่มีคุณภาพจากตัวแทนจำหน่ายที่เชื่อถือได้คือการลงทุนที่คุ้มค่า บริษัท เอสซีเอ็มเอ จำกัด (SCMA) มีสินค้ากลุ่ม ข้อต่อสายลม แบรนด์ชั้นนำให้เลือกครบทุกรูปแบบ ทีมวิศวกรของเราพร้อมให้คำปรึกษาเพื่อแก้ปัญหาหน้างานอย่างตรงจุด คุณสามารถเข้ามาเลือกชม แคตตาล็อกสินค้าทั้งหมดของ SCMA ติดต่อทีมงานที่ เว็บไซต์ SCMA ทันทีครับ

คำถามที่พบบ่อย

เกลียว PT, NPT, G ต่างกันอย่างไร?

เป็นมาตรฐานเกลียวที่ต่างกัน PT เป็นเกลียวเตเปอร์ NPT เป็นมาตรฐานอเมริกา G เป็นเกลียวตรง ต้องเลือกให้ตรงกับพอร์ตลมของเครื่องจักรครับ

สายลม PU และสายลม Nylon ต่างกันอย่างไร?

สาย PU มีความยืดหยุ่นสูง โค้งงอได้ดี เหมาะกับจุดที่มีการเคลื่อนไหว สาย Nylon ทนแรงดัน ทนอุณหภูมิได้สูงกว่า ทรงตัวได้ดีกว่าครับ

หากข้อต่อแบบสวมเร็วมีลมรั่ว ซ่อมได้หรือไม่?

ซีลยางภายในไม่สามารถเปลี่ยนได้ หากรั่วซึมควรเปลี่ยนตัวใหม่จะคุ้มค่า ปลอดภัยกว่าการพยายามซ่อมแซมครับ

ใช้ข้อต่อลมพลาสติกในระบบน้ำได้ไหม?

ไม่แนะนำครับ เนื่องจากซีลยางภายในออกแบบมาสำหรับลม หากโดนน้ำอาจบวม เสื่อมสภาพ ควรใช้ข้อต่อสำหรับของเหลวโดยเฉพาะครับ

จะรู้ได้อย่างไรว่าต้องใช้ข้อต่อขนาดเท่าไหร่?

ให้วัดเส้นผ่านศูนย์กลางภายนอก (OD) ของสายลมด้วยเวอร์เนียคาลิปเปอร์ ตรวจสอบสเปกเกลียวของอุปกรณ์ที่จะนำไปติดตั้งครับ
